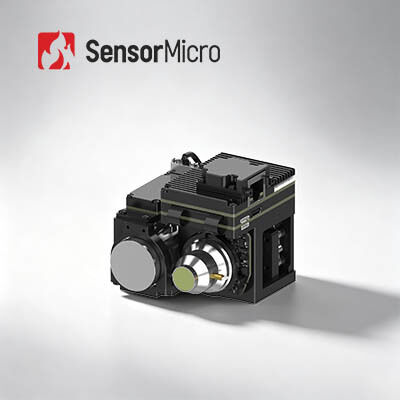

حساسية حرارية عالية 640x512 دقة 15μm وحدة الكاميرا الحرارية المبردة من خلال مسافة البيكسل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | درجة البكسل | 15 ميكرومتر |
|---|---|---|---|
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20 م ك (F4) | المدى الطيفي | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm |
| مقاس | 71 × 55 × 84 ملم | معدل الإطار | 50 هرتز (F4) / 30 هرتز (F5.5) |
| إبراز | وحدة الكاميرا عالية الدقة Oem,وحدة الكاميرا OEM 1280 × 1024,وحدة الكاميرا MWIR |
||
منتوج وصف
وحدة الكاميرا الحرارية المبردة ذات الحساسية الحرارية العالية 640x512 / 15μm
لمحة عامة عن المنتج
صغيرة الحجم، قوية في الأداء! جوهر الكاميرا تحت الحمراء GAVIN GC615HMG يجلب التصوير الحراري MWIR من الدرجة المهنية إلى الأجهزة المدمجة.يحتوي على كاشف مبرد عالي المواصفات 640×512/15μm وخوارزميات تحسين الصورة الذكية، يقدم صورة حرارية واضحة للغاية مع الحد الأدنى من الضوضاء وارتفاع دقة التفاصيل.مع الحفاظ على تصميم خفيف الوزن، مساحة ضئيلة واستهلاك طاقة منخفضة. العديد من الواجهات السائدة وخيارات الإخراج المرنة تجعل التطوير والتكامل أسهل من أي وقت مضى. مثالية لجهاز التصوير المحمول،الحمولات المفيدة للأجهزة المحمولة وتطبيقات المراقبة طويلة الأجل.
الخصائص الرئيسية
- أجهزة التصوير الفورية الرئيسية، صور واضحة- تم تطويرها مع كاشف الأشعة تحت الحمراء المبرد بـ 640 × 512 / 15μm ضخم الحجم من أجل التنوع الممتازوتعزيز الحافة (EE) لوضوح الصورة المتفوق.
- تكنولوجيا HOT الرائدة في تحسين SWaP- يدعم التشغيل في درجات حرارة عالية تصل إلى 150K مع وقت التبريد ≤ 3min30s. الحجم المدمج: 71 × 55 × 84 مم، الوزن: 350g، استهلاك الطاقة: 7W.
- واجهات غنية، وسهولة التكامل- يدعم واجهات CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber optic مع خيارات خروج الصورة RAW/YUV المرنة.
مواصفات المنتج
| النموذج | (جافين) GC615HMG |
|---|---|
| مؤشرات الأداء | دقة: 640×512 حجم البكسل: 15μm التبريد الصاخب: RS058 استجابة الطيفية: 3.7μm±0.2μm·4.8μm±0.2μm كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية): 20mK (F4) |
| معالجة الصور | معدل الإطار: 50 هرتز (F4) / 30 هرتز (F5.5) تكبير رقمي: تكبير رقمي مستمر من 1 × إلى 8 × اتجاه الصورة: أفقياً / عمودياً / قطريًا خوارزمية الصورة: DRC ، 2D / 3D تخفيض ضوضاء الصورة ، EE |
| الكهرباء | الفيديو التناظري: PAL/NTSC الفيديو الرقمي: المعيار: DVP/LVDS/USB2.0 الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع مزامنة خارجية: قياسي: LV-TTL، خيار: RS422/LVDS الاتصالات: القياسية: USB2.0/LV-TTL، الخيار: RS422/CAN/USB3.0/GigE إمدادات الطاقة: 12V±1V استهلاك الطاقة الثابت (23 درجة مئوية): ≤7W وقت التبريد (23 درجة مئوية): ≤3min30s |
| الجسدي | الحجم (ملم): 71 × 55 × 84 الوزن (غ): ≤350 درجة حرارة التشغيل: -40°C~+71°C |
| العدسات البصرية | التركيز الثابت: 25mm/F2 تكبير مستمر: 18~275mm/F5.5، 110~1100mm/F5.5، 15~300mm/F4، 23~450mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري GAVIN GC615HMG على نطاق واسع في العديد من المجالات بما في ذلك NDT (التجارب غير المدمرة) ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية ،وتطبيقات صناعية أخرى.
أجهزة كشف الأشعة تحت الحمراء المبردة مقابل غير المبردة
أجهزة الكشف عن الأشعة تحت الحمراء لدينا تمتلك حساسية عالية وأداء ممتاز مع التكنولوجيا الرائدة في العالم في صناعة الأشعة تحت الحمراءنحن نقدم مختلف أجهزة الكشف عن الأشعة تحت الحمراء بما في ذلك كل من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات مختلفة وحجم البكسلمع ثلاثة خطوط إنتاج وقدرة إنتاج سنوية تصل إلى الملايين من أجهزة الكشف، نحن نضمن تسليم سريع والإنتاج الكمي.
الأسئلة الشائعة
1ما هو الفرق بين أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة؟
يوجد حاليا نوعان من أجهزة استشعار التصوير الحراري تحت الحمراء في السوق: المبردة وغير المبردة. أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة تعمل في درجة حرارة الغرفة وتستند إلى تكنولوجيا أشباه الموصلات.مما يسمح بإنتاج كميات كبيرة مع حجم صغير وتكلفة منخفضةيتم استخدامها على نطاق واسع في الأجهزة المحمولة / المحمولة / المحمولة. يتم تعبئة أجهزة الكشف عن الأشعة فوق البنفسجية المبردة في وحدة تحافظ على درجات حرارة منخفضة للغاية مدعومة بواسطة جهاز التبريد التجميلي. على الرغم من أنها أكبر ، إلا أن أجهزة الكشف عن الأشعة فوق البنفسجية المبردة يمكن استخدامها في جميع أنحاء العالم.أكثر تكلفة، وأقل موثوقية بسبب أنظمة التبريد المعقدة ، توفر الأنظمة المبردة حساسية لا تصدق وتعمل عادة مع البصريات ذات البعد الأساسي الطويل للمهمات بعيدة المدى.
2ما هي مزايا أجهزة الكشف عن الأشعة تحت الحمراء المبردة؟
أجهزة الكشف عن الطائرة التركيزية تحت الحمراء المبردة تعمل في درجات حرارة منخفضة توفرها جهاز تبريد الكشف عن الكشف (DDC).فهي توفر حساسية عالية ويمكن أن تميز اختلافات درجة الحرارة أكثر دقة من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردةهذا يتيح الكشف عن الكائنات وتحديدها والتعرف عليها على مسافات طويلة جدا تتجاوز عشرة كيلومترات.في حين أن البنية المعقدة للمكشافات المبردة تؤدي إلى تكاليف أعلى نسبيا بالمقارنة مع الكشافات غير المبردة، ميزات أدائها تجعلها ضرورية للتطبيقات المتطلبة.
