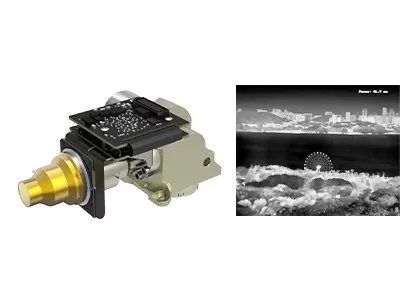

MCT MWIR الكاميرا الأساسية عالية الحساسية مع لوحة القرب

  • MCT MWIR Camera Core High Sensitivity With Proximity Board
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل EYAS615A
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الدقة 640 × 512/15 ميكرومتر NETD ≤17mK
النطاق الطيفي 3.7 ~ 4.8 ميكرومتر مقاس 147 × 58.5 × 71 ملم
تسليط الضوء

MWIR Camera Core عالية الحساسية

,

MWIR Camera Core مع لوحة تقارب

,

وحدة 17mK mct
اترك رسالة
منتوج وصف
مركز التصوير الحراري المبرد EYAS615A



حساسية عالية 640x512 @ 15μm RS058 MCT MWIR MCT MWIR وحدة الأشعة تحت الحمراء المبردة مع لوحة القرب



وصف المنتج



وحدة EYAS615A AD هي وحدة الأشعة تحت الحمراء المبردة التناظرية الرقمية على أساس تنسيقات 640x512 15μm الملعب IR FPA.NETD النموذجي لـ EYAS615A أقل من 17 مليون كلفن.تضمن الحساسية العالية الكشف أو التعرف على اختلاف الأشعة تحت الحمراء الصغير جدًا على مسافة طويلة جدًا.



تتضمن وحدة AD هذه لوحة تقارب توفر توقيت FPA وإمدادات الطاقة الحساسة.بالإضافة إلى ذلك ، تقوم واجهة Camera Link بإخراج بيانات أولية 16 بت مما يبسط بشكل كبير تكامل الكاشف مع النظام.



لذلك ، تسهل وحدة EYAS615A على عملاء OEM إجراء اختبار القبول السريع على كاشف الأشعة تحت الحمراء المبرد GST C615M 640x512 @ 15μm ، وبدء التطوير الثانوي السريع وتقصير فترة تطوير وحدات الأشعة تحت الحمراء المبردة أو الكاميرات الحرارية بالأشعة تحت الحمراء الكاملة أو الأنظمة القائمة على الأشعة تحت الحمراء المبردة كاشفات.



الخصائص الرئيسية



- سهولة التطوير والتكامل

- إخراج واجهة Cameralink بيانات أولية 16 بت ، التحكم في المنفذ التسلسلي

- الهيكل المتكامل ، الأبعاد متوافقة مع الكاشف

- امدادات واحدة 5V

- قادرة على التقاط هدف متحرك عالي السرعة



مواصفات المنتج



نموذج EYAS615A
أداء كاشف الأشعة تحت الحمراء
الدقة 640 × 512
مساحة وحدة الصورة 15 ميكرومتر
المبرد RS058
النطاق الطيفي 3.7 ميكرومتر ～ 4.8 ميكرومتر ميغاواط
وقت التبريد (25 درجة مئوية) ≤6 دقيقة
NETD الأمثل (20 درجة مئوية) ≤17mK
نمط العمل
معدل الإطار 1 ~ 120 هرتز قابل للتعديل
نمط العمل لمحة؛وضع تكامل ITR / IWR ؛وضع الويندوز؛مكافحة التفتح
المواصفات الكهربائية
الواجهة الخارجية القياسية QSH 60 دبوس
فيديو رقمية Cameralink: إخراج البيانات الخام 16 بت
مزامنة خارجية CC1: المزامنة الخارجية / الإطار الخارجي ؛CC2: مزامنة خارجية MC
تواصل المنفذ التسلسلي Cameralink: TFG +/-، TC +/- ؛9600 بت في الثانية
مزود الطاقة لوحة تصوير قناة واحدة: 5 فولت
1 قناة مبرد: 24 فولت
استهلاك طاقة مستقر 7 واط
الأبعاد (مم) 147 × 58.5 × 71
وزن ≤680 جرام
درجة حرارة العمل -40 درجة مئوية ~ + 60 درجة مئوية
حجم الاهتزاز الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB
الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما



تطبيقات صناعية



تستخدم وحدة التصوير الحراري EYAS615A على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.



MCT MWIR الكاميرا الأساسية عالية الحساسية مع لوحة القرب 0



إيجابياتنا



MCT MWIR الكاميرا الأساسية عالية الحساسية مع لوحة القرب 1

أسئلة وأجوبة



1. ما هي الصناعات التي تستخدم فيها كاشفات الأشعة تحت الحمراء ذات المصفوفة البؤرية؟

كاشف المستوى البؤري بالأشعة تحت الحمراء هو المكون الأساسي لنظام التصوير الحراري ، وهو المفتاح لاكتشاف وتحديد وتحليل معلومات الأشعة تحت الحمراء للأشياء.لديها مجموعة واسعة من التطبيقات في حركة المرور والتفتيش والمراقبة الأمنية والأرصاد الجوية والطب وغيرها من الصناعات.



2. ما هي خصائص كاشف المستوى البؤري بالأشعة تحت الحمراء المبردة وغير المبردة؟

يمكن تقسيم كاشفات المستوى البؤري بالأشعة تحت الحمراء إلى كاشف المستوى البؤري بالأشعة تحت الحمراء المبرد وكاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد.يعمل كاشف الأشعة تحت الحمراء المبرد في بيئة فراغ ذات درجة حرارة منخفضة وحساسية عالية ويمكنه التمييز بين الاختلافات الأكثر دقة في درجات الحرارة ، بينما لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى بيئة مبردة ويمكن أن يعمل في درجة حرارة الغرفة.
