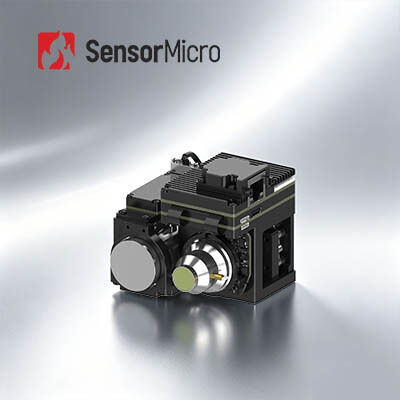

640x512 دقة 15μm حجم البكسل 20mK NETD مكبر للكاميرا تحت الحمراء المبردة MWIR للصورة الحرارية عالية الحساسية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20 م ك (F4) |
|---|---|---|---|
| المدى الطيفي | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm | مقاس | 71 × 55 × 84 ملم |
| الوزن (ز) | ≥350 | مزود الطاقة | 12 فولت ± 1 فولت |
| إبراز | وحدة الكاميرا RS046 MWIR,وحدة الكاميرا MWIR 640x512,هيكل متكامل لوحدة الكاميرا MWIR |
||
منتوج وصف
640x512 / 15μm وحدة الكاميرا بالأشعة تحت الحمراء الساخنة MWIR المبردة
نظرة عامة على المنتج
تم تصميم قلب كاميرا الأشعة تحت الحمراء المبردة GAVIN GC615HMG MWIR خصيصًا لسيناريوهات تكامل الأشعة تحت الحمراء الصناعية والمهنية عالية المستوى، ويجمع بين التصوير عالي الدقة والقدرة على التكيف البيئي الممتازة وأداء SWaP الفائق. يضمن الكاشف عالي الدقة 640×512/15μm وخوارزميات تحسين الصورة متعددة الأبعاد الحصول على صور حرارية واضحة ومستقرة ومفصلة في ظروف العمل المختلفة. بفضل مقاومة درجات الحرارة العالية التي تصل إلى 150 كلفن، وإمكانية التبريد السريع، والحجم المصغر والاستهلاك المنخفض للطاقة، فإنه يتكيف بشكل مثالي مع الحدود الصارمة للحجم والوزن واستهلاك الطاقة للمعدات المحمولة والمحمولة. من خلال دعم الواجهات الرقمية عالية السرعة كاملة النطاق وإخراج البيانات المرنة، فإنه يتيح التطوير الثانوي السريع وإرساء النظام، وهو قابل للتطبيق على نطاق واسع للكشف عن الأشعة تحت الحمراء طويلة المدى وحمولات المراقبة المتنقلة وأنظمة المراقبة الصناعية غير المراقبة ذات الدورة الطويلة.
الميزات الرئيسية
- تعميم FPA، تصوير واضح- تم تطويره استنادًا إلى كاشف الأشعة تحت الحمراء المبرد كبير الحجم 640×512/15μm HOT MWIR، مما يوفر تنوعًا ممتازًا. مجهزة بخوارزميات معالجة الصور من الجيل التالي، بما في ذلك DRC وتقليل الضوضاء ثنائية وثلاثية الأبعاد وتحسين الحواف (EE)، مما يوفر صورًا أكثر وضوحًا.
- تقنية HOT الرائدة في تحسين SWaP- يدعم التشغيل بدرجة حرارة عالية تصل إلى 150 كلفن، مع وقت تبريد ≥ 3 دقائق و30 ثانية. الحجم الصغير: 71×55×84 ملم، الوزن: 350 جرام، استهلاك الطاقة: 7 وات.
- واجهات غنية، وسهولة التكامل- يدعم واجهات CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/الألياف الضوئية. إخراج صور RAW/YUV مرن.
مواصفات المنتج
| نموذج | جافين GC615HMG |
|---|---|
| مؤشرات الأداء |
دقة:640×512 حجم البكسل:15 ميكرومتر المبرد:RS058 الاستجابة الطيفية:3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية):20 م ك (F4) |
| معالجة الصور |
معدل الإطار:50 هرتز (F4) / 30 هرتز (F5.5) التكبير الرقمي:تقريب رقمي مستمر من 1× إلى 8× اتجاه الصورة:الوجه أفقيًا/عموديًا/قطريًا خوارزمية الصورة:جمهورية الكونغو الديمقراطية، تقليل ضوضاء الصورة ثنائية وثلاثية الأبعاد، EE |
| كهربائي |
فيديو تناظري:بال/NTSC الفيديو الرقمي:المعيار: DVP/LVDS/USB2.0 الخيار: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع المزامنة الخارجية:المعيار: LV-TTL الخيار: RS422/LVDS تواصل:المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE مزود الطاقة:12 فولت ± 1 فولت استهلاك ثابت للطاقة (23 درجة مئوية):≥7 واط وقت التبريد (23 درجة مئوية):≥3min30s |
| بدني |
الحجم (مم):71×55×84 الوزن (ز):≥350 درجة حرارة التشغيل:-40 درجة مئوية~+71 درجة مئوية |
| عدسة بصرية |
التركيز الثابت:25 مللي متر/F2 التكبير المستمر:18~275 ملم/F5.5 110~1100 ملم/F5.5 15~300 ملم/F4 23~450 ملم/F4 |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري GAVIN GC615HMG على نطاق واسع في العديد من المجالات مثل NDT والمراقبة البيئية والمراقبة طويلة المدى والبحث العلمي وما إلى ذلك.
مزايانا
- مجموعة المنتجات الشاملة- مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات النمطية لتلبية متطلبات التكامل المختلفة.
- مجموعة متنوعة من المنتجات الغنية- توفر دقة المصفوفة المتعددة وأحجام البكسل والنطاقات الموجية ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
- الأداء المتميز- تصوير واضح، وحجم صغير، واستهلاك منخفض للطاقة، وحساسية عالية، وموثوقية قوية - مصممة للعمل في ظل مجموعة واسعة من التحديات البيئية.
- التكامل السهل- خيارات الواجهة المتعددة تجعل التكامل سهلاً وتمكن التطوير السريع عبر مجالات التطبيق المتعددة.
الأسئلة المتداولة
1. ما هو NETD؟
يشير NETD إلى "فرق درجة الحرارة المكافئ للضوضاء". وهو مقياس لمدى قدرة كاشف التصوير الحراري على التمييز بين الاختلافات الصغيرة جدًا في الإشعاع الحراري في الصورة. عادةً ما يتم التعبير عن NETD بالمللي كلفن (mK). عادة، كلما انخفض رقم NETD، كلما زادت الحساسية الحرارية.
2. ما هي الاعتبارات الرئيسية المتعلقة بكاشف الأشعة تحت الحمراء/الوحدة الحرارية لتطبيقك؟
- قرار الكاشف
- حجم البكسل
- NETD
- جودة الصورة
- خيارات العدسة
- استهلاك الطاقة
- الحجم والوزن
- الواجهة الميكانيكية والكهربائية
- الميزانية
3. ما هي خصائص كاشف المستوى البؤري بالأشعة تحت الحمراء المبرد وغير المبرد؟
يمكن تقسيم كاشفات المستوى البؤري بالأشعة تحت الحمراء إلى كاشف المستوى البؤري بالأشعة تحت الحمراء المبرد وكاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد. يعمل كاشف الأشعة تحت الحمراء المبرد في بيئة فراغ ذات درجة حرارة منخفضة مع حساسية عالية ويمكنه التمييز بين الاختلافات الأكثر دقة في درجات الحرارة، في حين أن كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبردة لا يحتاج إلى بيئة مبردة ويمكنه العمل في درجة حرارة الغرفة.
