640x512 15μm وحدات الكاميرا المبردة RS058 T2SL LWIR Camera Core

  • 640x512 15μm Cooled Camera Modules RS058 T2SL LWIR Camera Core
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل EYAS615L
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الدقة 640 × 512/15 ميكرومتر NETD ≤25mK
النطاق الطيفي 7.7 ~ 9.5 ميكرومتر (LW) مقاس 142x58.5x71 ملم
تسليط الضوء

وحدات الكاميرا المبردة 640 × 512

,

وحدات الكاميرا المبردة RS058

,

نواة الكاميرا T2SL LWIR
اترك رسالة
منتوج وصف
وحدة الكاميرا المبردة EYAS615L



وحدة الإعلانات المبردة 640x512 / 15μm RS058 T2SL LWIR وحدة الأشعة تحت الحمراء المبردة للتكامل السريع



وصف المنتج



تتميز وحدات AD المبردة من سلسلة EYAS بوظيفة مكبر الصوت المسبق لتحويل الإشارة التناظرية من كاشفات الأشعة تحت الحمراء المبردة إلى إخراج دفق فيديو رقمي.وهي متوفرة بتنسيقات دقة مختلفة ونطاقات موجية مختلفة.EYAS615L هو عضو في عائلة EYAS مع كاشف مبرد LWIR بحجم 640 × 512/15 ميكرومتر ومبرد مبرد RS058 مدمج.



مع وحدة AD المبردة من سلسلة EYAS ، يسهل على عملاء OEM إجراء اختبار قبول سريع على كاشفات الأشعة تحت الحمراء GST ، وبدء التطوير الثانوي السريع وتقصير فترة تطوير الوحدات والمنتجات الكاملة القائمة على أجهزة الكشف عن الأشعة تحت الحمراء المبردة



تعد Global Sensor Technology موردًا رائدًا لكاشف الأشعة تحت الحمراء ومصنع وحدة كاميرا OEM.تغطي الشركة مساحة 30 ألف متر مربع مع 20 ألف متر مربع غرفة نظيفة ، والتي يمكن أن توفر للعملاء إمدادات ثابتة من منتجات الأشعة تحت الحمراء.



الخصائص الرئيسية



- سهولة التطوير والتكامل

- إخراج واجهة Cameralink بيانات أولية 16 بت ، التحكم في المنفذ التسلسلي

- الهيكل المتكامل ، الأبعاد متوافقة مع الكاشف

- امدادات واحدة 5V

- قادرة على التقاط هدف متحرك عالي السرعة



مواصفات المنتج



نموذج EYAS615L
أداء كاشف الأشعة تحت الحمراء
الدقة 640 × 512
مساحة وحدة الصورة 15 ميكرومتر
المبرد RS058
النطاق الطيفي 7.7 ميكرومتر ~ 9.5 ميكرومتر LW
وقت التبريد (25 درجة مئوية) ≤5.5 دقيقة
NETD الأمثل (20 درجة مئوية) ≤25mK
نمط العمل
معدل الإطار 1 ~ 160 هرتز قابل للتعديل
نمط العمل لمحة؛ITR & وضع تكامل Binning المتشابك ؛وضع الويندوز؛مكافحة التفتح
المواصفات الكهربائية
الواجهة الخارجية القياسية QSH 60 دبوس
فيديو رقمية Cameralink: إخراج البيانات الخام 16 بت
مزامنة خارجية CC1: المزامنة الخارجية / الإطار الخارجي ؛CC2: مزامنة خارجية MC
تواصل المنفذ التسلسلي Cameralink: TFG +/-، TC +/- ؛9600 بت في الثانية
مزود الطاقة لوحة تصوير قناة واحدة: 5 فولت
1 قناة مبرد: 24 فولت
استهلاك طاقة مستقر 9 واط
الأبعاد (مم) 148 × 58.5 × 71
وزن ≤680 جرام
درجة حرارة العمل -40 درجة مئوية ~ + 60 درجة مئوية
حجم الاهتزاز الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB
الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما



تطبيقات صناعية



تستخدم وحدة التصوير الحراري EYAS615L على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.

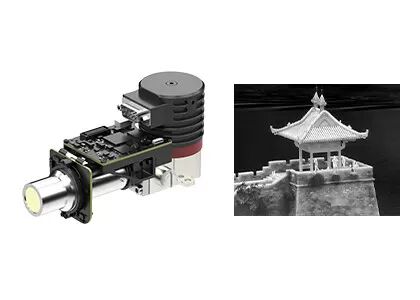

640x512 15μm وحدات الكاميرا المبردة RS058 T2SL LWIR Camera Core 0



حول الأشعة تحت الحمراء ضريبة السلع والخدمات



640x512 15μm وحدات الكاميرا المبردة RS058 T2SL LWIR Camera Core 1



أسئلة وأجوبة



1.ما الفرق بين كاشفات الأشعة تحت الحمراء المبردة وغير المبردة؟



يوجد حاليًا نوعان من أجهزة استشعار التصوير الحراري بالأشعة تحت الحمراء في السوق ، المبردة وغير المبردة.



كاشف الأشعة تحت الحمراء غير المبرد يعمل في درجة الحرارة المحيطة.إنها تعتمد على صناعة أشباه الموصلات ، وبالتالي يمكن تصنيعها بكميات كبيرة بحجم صغير وتكلفة منخفضة.تستخدم أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة على نطاق واسع في الأجهزة المحمولة / المحمولة / المحمولة.



يتم تعبئة كاشفات الأشعة تحت الحمراء المبردة في وحدة تحافظ عليها في درجة حرارة منخفضة للغاية والتي يجب أن تكون مدعومة بمبرد تبريد.إنها أكبر بكثير وأغلى ثمناً وأقل موثوقية من المستشعرات غير المبردة ، ويرجع ذلك أساسًا إلى أنظمة التبريد المعقدة التي تتطلبها.ومع ذلك ، فإن الأنظمة المبردة حساسة بشكل لا يصدق وعادة ما تعمل مع بصريات ذات طول بؤري طويل لتحقيق مهمة بعيدة المدى.
