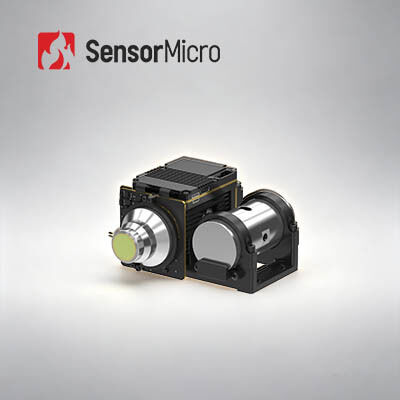

وحدة كاميرا حرارية مبردة بدقة 1280x1024 عالية الوضوح وبكسل 10 ميكرومتر للكشف بعيد المدى
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1210HMF |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| عالية الوضوح | 1280x1024 | درجة البكسل | 10 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 50 هرتز | NETD | 20mK(F2); 25 م ك (F4) |
| استهلاك ثابت للطاقة (23 درجة مئوية) | ≤8W | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | كاميرا الأشعة تحت الحمراء المبردة 1280 × 1024,وكاميرا الأشعة تحت الحمراء المبردة 100 هرتز,ووحدة كاميرا GST ir |
||
منتوج وصف
وحدة كاميرا حرارية مبردة 1280x1024 10 ميكرومتر للكشف بعيد المدى
نظرة عامة على المنتج
وحدة الكاميرا الحرارية بالأشعة تحت الحمراء المبردة GAVIN GC1210HMF هي عضو في سلسلة وحدات التصوير الحراري GAVIN GC HOT. تتميز بكاشف الأشعة تحت الحمراء MCT MWIR عالي الدقة بدقة 1280x1024 / 10 ميكرومتر مع إلكترونيات مدمجة وخوارزميات معالجة صور متقدمة لتقديم صور حرارية حادة وواضحة.
بفضل مصفوفة الدقة الكبيرة 1280x1024، توفر هذه الوحدة مجال رؤية أوسع وتفاصيل صور محسنة. يوفر حجم البكسل المخفض 10 ميكرومتر دقة مكانية فائقة وتوافقًا مع عدسات بؤرية أقصر لأداء نطاق مكافئ، مما يجعلها خيارًا مثاليًا لمدمجي الأنظمة الذين يصممون تطبيقات مخصصة.
الميزات الرئيسية
تصوير ميجابكسل، جودة فائقة
- تم تطويرها باستخدام كاشف الأشعة تحت الحمراء المبرد HOT MWIR بدقة 1280x1024 / 10 ميكرومتر لجودة صور عالية الدقة ومفصلة
- خوارزميات معالجة صور متقدمة مدمجة بما في ذلك DRC، تقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز حواف EE لتصوير أوضح
تقنية HOT لتحسين SWaP الأمثل
- تدعم التشغيل في درجات حرارة عالية عند 150 كلفن مع وقت تبريد ≤ 4 دقائق
- أبعاد مدمجة 101x101x54 ملم وخفيفة الوزن تزن 570 جرامًا فقط
واجهات غنية، تكامل سهل
- تدعم مخرجات فيديو متعددة: Cameralink، USB3.0، GigE، HDMI، SDI، MIPI، والألياف البصرية
- خيارات مرنة لبيانات صور RAW/YUV
مواصفات المنتج
| الموديل | GAVIN GC1210HMF |
|---|---|
| الدقة | 1280x1024 |
| حجم البكسل | 10 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 20mK(F2) 25mK(F4) |
| معدل الإطارات | 50 هرتز |
| التقريب الرقمي | تقريب رقمي مستمر من 1x إلى 8x |
| اتجاه الصورة | قلب أفقي/رأسي/قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| الفيديو الرقمي | قياسي: DVP اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| المزامنة الخارجية | قياسي: LV-TTL اختياري: RS422/LVDS |
| الاتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 12 فولت ± 1 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 8 واط |
| وقت التبريد (23 درجة مئوية) | ≤ 4 دقائق |
| الحجم (مم) | 101x101x54 |
| الوزن (جم) | ≤ 570 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| خيارات العدسات البصرية | تركيز ثابت: 15 مم/F2 تقريب مستمر: 15~300 مم/F4، 30~500 مم/F4 |
التطبيقات الصناعية
- الاختبار غير الإتلافي (NDT)
- المراقبة البيئية
- المراقبة بعيدة المدى
- البحث العلمي
القدرة الإنتاجية
تقنيات كاشف الأشعة تحت الحمراء الداخلية
- كواشف الأشعة تحت الحمراء غير المبردة VOx مقاس 8 بوصة بدقة 0.11 ميكرومتر
- كواشف الأشعة تحت الحمراء المبردة MCT مقاس 8 بوصة بدقة 0.5 ميكرومتر
- كواشف الأشعة تحت الحمراء المبردة T2SL مقاس 8 بوصة بدقة 0.5 ميكرومتر
القدرة الإنتاجية والمزايا
- 6 ملايين كاشف أشعة تحت حمراء مطور ذاتيًا سنويًا
- منشأة تصنيع أشباه الموصلات بمساحة 30,000 متر مربع
- منطقة غرفة نظيفة بمساحة 20,000 متر مربع
أسئلة متكررة
ما هو كاشف MCT/HgCdTe؟
يشير MCT، ويسمى أيضًا HgCdTe، إلى تيلوريوم الكادميوم الزئبقي، وهو مركب كيميائي من تيلوريوم الكادميوم (CdTe) وتيلوريوم الزئبق (HgTe) ومادة شائعة في الكواشف الضوئية. كاشف MCT/HgCdTe هو كاشف ضوئي يعمل في بيئة مبردة ويمكنه اكتشاف الأشعة تحت الحمراء. إنه أكثر حساسية من المستشعرات الحرارية.
ما هو كاشف T2SL؟
يشير T2SL إلى شبكة فائقة من النوع الثاني، وهي مادة اصطناعية ذات نمو دوري متناوب للوصلات المتغايرة بحجم النانومتر. تتميز بتوحيد عالي وخصائص بصرية فائقة، مثل كتلة إلكترونية فعالة كبيرة، ومعامل امتصاص كبير، وكفاءة كمومية عالية. مقارنة بكاشف الأشعة تحت الحمراء MCT، يتمتع كاشف الأشعة تحت الحمراء T2SL بتوحيد جيد للمواد، وتكلفة منخفضة، وأداء مشابه لكاشف الأشعة تحت الحمراء MCT في النطاق المتوسط والطويل، ولكنه يتمتع بمزايا كبيرة في النطاق الطويل جدًا.
