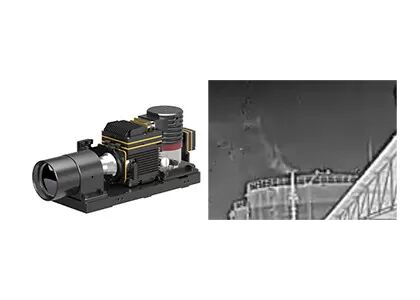

وحدات الكاميرا المبردة 320x256 30 ميكرومتر مع عدسة 55 مم للكشف عن تسرب الغاز في المركبات العضوية المتطايرة

مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل غاز 330
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
نمط وحدة تبريد الأشعة تحت الحمراء الدقة 320 × 256/30 ميكرومتر
NETD ≤15mK النطاق الطيفي 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر
بحجم 155x67x80 ملم عدسة اختيارية تكبير ثابت
تسليط الضوء

وحدات الكاميرا المبردة 320 × 256

,

وحدات الكاميرا المبردة بعدسة 55 مم

,

وحدات الكاميرا المبردة بالغاز للمركبات العضوية المتطايرة

اترك رسالة
منتوج وصف
GAS330 بواسطة GST الأشعة تحت الحمراء



320x256 / 30μm وحدة الكاميرا بالأشعة تحت الحمراء المبردة مع عدسة 55 مم لاكتشاف تسرب الغاز في المركبات العضوية المتطايرة



وصف المنتج



المركبات العضوية المتطايرة ، أو المركبات العضوية المتطايرة ، هي غازات تنبعث في الهواء من المنتجات أو العمليات.بعضها ضار في حد ذاته ، بما في ذلك البعض الذي يسبب السرطان.بالإضافة إلى ذلك ، يمكن أن تتفاعل مع الغازات الأخرى وتشكل ملوثات أخرى للهواء بعد أن تكون في الهواء.



GAS330 عبارة عن وحدة تصوير حراري بالأشعة تحت الحمراء مبردة مصممة خصيصًا لاكتشاف تسرب الغاز.إنه يدمج كاشف الأشعة تحت الحمراء MWIR المبرد 320x256 / 30µm MCT ويستخدم تقنية ترشيح الطول الموجي الطيفي لتصور المركبات العضوية المتطايرة غير المرئية التي لا يمكن رؤيتها بالعين المجردة.

يمكن لمصنعي الكاميرات تصميم كاميرا كشف تسرب الغاز الخاصة بهم بناءً على هذه الوحدة بسهولة وكفاءة.



تتخصص شركة Global Sensor Technology في تصميم وتصنيع وبيع وتسويق مستشعر الكاشف الحراري ووحدة مستشعر الصور الحرارية.يمكننا تزويد عملائنا بمجموعة متنوعة من حلول التصوير الحراري بالأشعة تحت الحمراء والتي تقصر وقت التطوير الثانوي وتقلل بشكل كبير من التكلفة للعملاء.



الخصائص الرئيسية



- الدقة: 320x256

- مسافة البكسل: 30 ميكرومتر

- NETD≤15mK ، حساسية عالية

- الاستجابة الطيفية: 3.2 ميكرومتر ± 0.1 ميكرومتر ~ 3.5 ميكرومتر ± 0.1 ميكرومتر

- الطول الموجي للتخصيص بناءً على متطلبات مختلفة

- تتكامل مع واجهة DVP / CameraLink بسهولة



مواصفات المنتج



نموذج غاز 330
أداء كاشف الأشعة تحت الحمراء
الدقة 320 × 256
مساحة وحدة الصورة 30 ميكرومتر
المبرد RS058
النطاق الطيفي 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm MW
وقت التبريد (20 درجة مئوية) ≤ 8 دقيقة
NETD (20 درجة مئوية) ≤15mK
معالجة الصورة
معدل الإطار 30 هرتز
وضع يعتم خطي / مدرج تكراري / مختلط
تقريب رقمي × 1 / × 2 / × 4
اتجاه الصورة أفقيًا / رأسيًا / قطريًا
خوارزمية الصورة NUC / AGC / IDE
المواصفات الكهربائية
الواجهة الخارجية القياسية J30JZ 25 دبوس
فيديو تمثيلي صديق
فيديو رقمية 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت
مزامنة خارجية المزامنة الخارجية للإطار: مستوى RS422
تواصل RS422 ، 115200 بت في الثانية
مزود الطاقة 20 ~ 28 فولت تيار مستمر
استهلاك طاقة مستقر 12 واط
الأبعاد (مم) 155 × 67 × 80
وزن ≤ 900 جرام
درجة حرارة التشغيل -40 درجة مئوية ~ + 60 درجة مئوية
حجم الاهتزاز الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB
الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما
عدسة بصرية
عدسة اختيارية التكبير الثابت: 23 مم / F1.5 ؛55 ملم / F1.5



تطبيقات صناعية



تستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز GAS330 لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، الإيثان ، البروبان ، البيوتان ، البنتان ، الهكسان ، الهيبتان ، الأوكتان ، الإيثيلين ، البروبيلين ، الأيزوبرين ، الميثانول ، الإيثانول ، البوتانون ، البنزين ، التولوين ، الزيلين ، إيثيل بنزين إلخ.



خط منتجاتنا



وحدات الكاميرا المبردة 320x256 30 ميكرومتر مع عدسة 55 مم للكشف عن تسرب الغاز في المركبات العضوية المتطايرة 0



أسئلة وأجوبة



1.ما هو التصوير الحراري بالأشعة تحت الحمراء؟

في الطبيعة ، يمكن لجميع الأجسام التي تكون درجة حرارتها أعلى من الصفر المطلق (- 273 درجة مئوية) أن تشع أشعة تحت الحمراء.باستخدام كاشف الكاميرا بالأشعة تحت الحمراء لقياس فرق درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية ، يمكنك الحصول على صور مختلفة بالأشعة تحت الحمراء ، والتي تسمى أيضًا الصور الحرارية.



2. كيف تعمل كاشفات الأشعة تحت الحمراء؟

تدخل الأشعة تحت الحمراء المنبعثة من الهدف في نطاق الاستشعار للكاشف الحراري ، ثم يقوم كاشف الأشعة تحت الحمراء بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بواسطة عيون مجردة.



3. ما هي مزايا أجهزة الكشف بالأشعة تحت الحمراء المبردة؟

يعمل كاشف المستوى البؤري بالأشعة تحت الحمراء المبردة عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف مبرد ديوار (ddc).لديها حساسية عالية ويمكن أن تميز اختلافات درجات الحرارة الدقيقة أكثر من كاشف الأشعة تحت الحمراء غير المبرد.يمكنه الكشف عن الأشياء والتعرف عليها والتعرف عليها من مسافة بعيدة جدًا تزيد عن عشرة كيلومترات.هيكل الكاشف المبرد معقد للغاية مما ينتج عنه تكلفة عالية نسبيًا من الكاشف غير المبرد.
