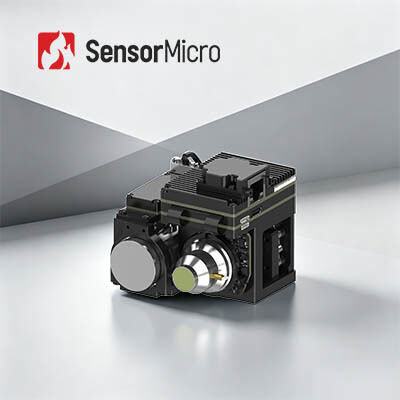

جوهر الكاميرا تحت الحمراء MWIR المبردة مع دقة 640x512 وحجم 15μm للكاميرا للكشف عن المدى الطويل
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| مقاس | 71 × 55 × 84 ملم | دقة | 640 × 512 / 15 ميكرومتر |
|---|---|---|---|
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20 م ك (F4) | منتصف الطول الموجي | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm |
| صفات | التكامل السهل | يكتب | تبريد الساخنة MWIR كاميرا تعمل بالأشعة تحت الحمراء الأساسية |
| إبراز | وحدات الكاميرا المبردة EYAS330,الكاميرا الأساسية بالأشعة تحت الحمراء 320x256,وحدات الكاميرا المبردة 320x256 |
||
منتوج وصف
كاميرا تحت الحمراء الساخنة المبردة 640x512 حل SWaP 15μm للكشف عن المدى الطويل
لمحة عامة عن المنتج
غافن GC615HMG هي أداء عالية HOT MWIR تبريد الكاميرا تحت الحمراء الأساسية هندسة لتطبيقات التصوير تحت الحمراء المهنية.متكاملة مع كاشف FPA 640 × 512 / 15μm ذات الشكل الكبير وخوارزميات معالجة الصور المتقدمة من الجيل التالي بما في ذلك DRC، 2D / 3D تخفيض الضوضاء وتعزيز الحافة، فإنه يوفر الصور الحرارية فائقة الوضوح، عالية الاستقرار مع قدرة استثنائية على استعادة التفاصيل.
الاستفادة من تكنولوجيا حرارة متطورة التي تدعم 150 كيلومترا من العمل في درجة حرارة عالية والتبريد السريع في غضون 3 دقائق و 30 ثانية،تتحقق الوحدة من تحسين SWaP متفوق بأبعاد صغيرة 71 × 55 × 84 مم، 350g جسم خفيف الوزن و 7W استهلاك طاقة منخفضة فقط.
الخصائص الرئيسية
- سهلة التطوير والتكامل
- كاميريلينك إنترفيس خروج 16 بت بيانات خام، التحكم في الموانئ المتسلسلة
- هيكل متكامل، الأبعاد متوافقة مع كاشف
- 5 فولت إمدادات واحدة
- قادرة على التقاط الهدف الذي يتحرك بسرعة عالية
مواصفات المنتج
| النموذج | (جافين) GC615HMG |
|---|---|
| مؤشرات الأداء | |
| القرار | 640×512 |
| حجم البيكسل | 15μm |
| جهاز التبريد | RS058 |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20mK (F4) |
| معالجة الصور | |
| معدل الإطار | 50 هرتز (F4) / 30 هرتز (F5.5) |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الكهرباء | |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0 الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤7W |
| وقت التبريد (23 درجة مئوية) | ≤3min30s |
| الحجم (ملم) | 71×55×84 |
| الوزن (غ) | ≤ 350 |
| درجة حرارة العمل | -40°C~+71°C |
| العدسات البصرية | |
| خيارات العدسة | التركيز الثابت: 25mm/F2 تكبير مستمر: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري GAVIN GC615HMG على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية ، وغيرها.
حول SensorMicro
تم تأسيس SensorMicro مع اعتقاد بسيط ولكن قوي: يجب أن تخدم الابتكار احتياجات العالم الحقيقي.
"سينسور مايكرو" موجودة لتمكين الناس والأنظمة من رؤية ما وراء السطح إلى الأنماط والمشاكل والإمكانيات التي تكمن تحتها.
من خلال تحويل الحرارة غير المرئية إلى حقيقة مرئية، نساعد الصناعات على اتخاذ قرارات أكثر ذكاءً، وحماية ما هو أكثر أهمية، والتنقل في التعقيدات بوضوح.
الإصغاء إلى إصرارنا على أن نكون من صنعنا بأنفسنا والعملاء أولاً أصبح وصفة مؤكدة لحركة SensorMicro.لقد هجمنا على جميع الجبهات من الأمن، مكافحة الحرائق، التفتيش الصناعي، الرعاية الطبية، والرؤية الآلية،لمراقبة البيئة والجوانب الرئيسية لحياد الكربونوربط نقاط الحياة
نحن أكثر من شركة تكنولوجيا الأشعة تحت الحمراء نحن مجتمع من الناس ملتزمين ببناء مستقبل مستدام وأخلاقي ومركز على الإنسانكل بيكسل من الابتكار الذي نخلقه هو وعد وعد لحماية، لتمكين، وخدمة.
الأسئلة الشائعة
ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هي طريقة تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.وفقا لفرق الإشعاع بين الكائن وبيئة الخلفية وفرق الإشعاع لكل جزء من الكائن نفسه، الصورة الحرارية تحت الحمراء يمكن أن تظهر تقلبات الإشعاع لكل جزء من المشهد، وبالتالي تظهر خصائص المشهد.
ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
- انظر من خلال الظلام الكامل
- تحديد الهوية تحت التمويه
- الكشف عن المدى الطويل
- الكشف عن توزيع الحرارة
- قياس درجة الحرارة بدون اتصال
- الوعي بالعمل
ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري تحت الحمراء. تستخدم المنتجات التي تم تطويرها على أساس هاتين التكنولوجيتين على نطاق واسع في الطاقة الكهربائية ،الأمن والمراقبة، التصنيع الصناعي، البحث العلمي، العلاج الطبي ومجالات تقليدية أخرى.
