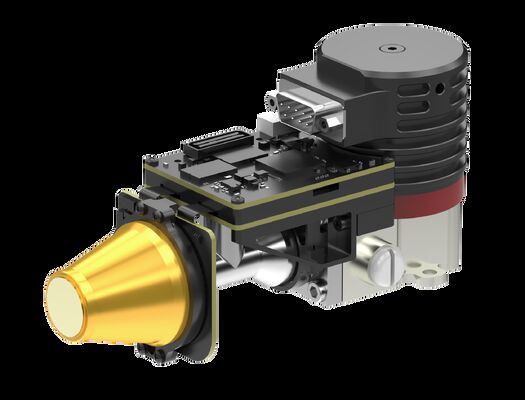

كاميرا تعمل بالأشعة تحت الحمراء سريعة التكامل ومبردة EYAS1212 ميغا بيكسل 1280 × 1024/12 ميكرومتر
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الدقة | 1280 × 1024 | مساحة وحدة الصورة | 12 ميكرومتر |
|---|---|---|---|
| NETD | ≤20mK | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط |
| مقاس | 149 × 58.5 × 71 ملم | معدل الإطار | 1 ~ 100 هرتز قابل للتعديل |
| تسليط الضوء | كاميرا الأشعة تحت الحمراء المبردة 1280 × 1024,كاميرا الأشعة تحت الحمراء المبردة,EYAS1212 كاميرا الأشعة تحت الحمراء المبردة |
||
منتوج وصف
EYAS1212 قلب حراري مبرد
EYAS1212 Mega Pixel 1280x1024 / 12μm MCT MWIR وحدة الأشعة تحت الحمراء المبردة للتكامل السريع
وصف المنتج
EYAS1212 عبارة عن وحدة الأشعة تحت الحمراء المبردة التناظرية الرقمية عالية الدقة على أساس تنسيق 1280 × 1024 درجة 12 ميكرومتر IR FPA.
تتضمن وحدة AD هذه لوحة تقارب توفر توقيت FPA وإمدادات الطاقة الحساسة.بالإضافة إلى ذلك ، تقوم واجهة Camera Link بإخراج بيانات أولية 16 بت مما يبسط بشكل كبير تكامل الكاشف مع النظام.
لذلك ، تسهل وحدة EYAS1212 AD لعملاء مصنعي المعدات الأصلية إجراء اختبار قبول سريع على كاشف الأشعة تحت الحمراء المبرد GST C1212M 1280x1024 / 12μm ، وبدء التطوير الثانوي السريع وتقصير فترة تطوير وحدات الأشعة تحت الحمراء المبردة أو الكاميرات الحرارية بالأشعة تحت الحمراء الكاملة أو الأنظمة القائمة على التبريد كاشفات الأشعة تحت الحمراء.
شركة Global Sensor Technology هي مورد لأجهزة استشعار الأشعة تحت الحمراء وأنوية الكاميرا الحرارية من الشركة المصنعة للمعدات الأصلية.لدينا أكثر من 10 سنوات من الخبرة في صناعات التصوير الحراري بالأشعة تحت الحمراء.لدينا فريق خدمة ما بعد البيع محترف لتزويد العملاء بالرد المهني.لأية أسئلة أو مشاكل ، يرجى الاتصال بنا في أي وقت ، وسنكون في المرة الأولى للرد عليك.
الخصائص الرئيسية
- سهولة التطوير والتكامل
- إخراج واجهة Cameralink بيانات أولية 16 بت ، التحكم في المنفذ التسلسلي
- الهيكل المتكامل ، الأبعاد متوافقة مع الكاشف
- امدادات واحدة 5V
- قادرة على التقاط هدف متحرك عالي السرعة
مواصفات المنتج
| نموذج | EYAS1212 |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 1280 × 1024 |
| مساحة وحدة الصورة | 12 ميكرومتر |
| المبرد | RS058F |
| النطاق الطيفي | 3.7 ميكرومتر ～ 4.8 ميكرومتر ميغاواط |
| وقت التبريد (25 درجة مئوية) | ≤6 دقيقة |
| NETD الأمثل (20 درجة مئوية) | ≤20mK |
| نمط العمل | |
| معدل الإطار | 1 ~ 100 هرتز قابل للتعديل |
| نمط العمل | لمحة؛وضع تكامل ITR / IWR ؛وضع الويندوز؛مكافحة التفتح |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | QSH 60 دبوس |
| فيديو رقمية | Cameralink: إخراج البيانات الخام 16 بت |
| مزامنة خارجية | CC1: المزامنة الخارجية / الإطار الخارجي ؛CC2: مزامنة خارجية MC |
| تواصل | المنفذ التسلسلي Cameralink: TFG +/-، TC +/- ؛9600 بت في الثانية |
| مزود الطاقة | لوحة تصوير قناة واحدة: 5 فولت 1 قناة مبرد: 24 فولت |
| استهلاك طاقة مستقر | 9 واط |
| الأبعاد (مم) | 149 × 58.5 × 71 |
| وزن | ≤680 جرام |
| درجة حرارة العمل | -40 درجة مئوية ~ + 60 درجة مئوية |
| حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
تطبيقات صناعية
تستخدم وحدة التصوير الحراري EYAS1212 على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
حول فريق GST Infrared
أسئلة وأجوبة
1. ما هي خصائص كاشف المستوى البؤري بالأشعة تحت الحمراء المبردة وغير المبردة؟
يمكن تقسيم كاشفات المستوى البؤري بالأشعة تحت الحمراء إلى كاشف المستوى البؤري بالأشعة تحت الحمراء المبرد وكاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد.يعمل كاشف الأشعة تحت الحمراء المبرد في بيئة فراغ ذات درجة حرارة منخفضة وحساسية عالية ويمكنه التمييز بين الاختلافات الأكثر دقة في درجات الحرارة ، بينما لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى بيئة مبردة ويمكن أن يعمل في درجة حرارة الغرفة.
2. ما الذي يمكن استخدام التصوير بالأشعة تحت الحمراء؟
- رؤية ليلية
-البحث والإنقاذ
-اختبار غير مدمر
-الوقاية من الوباء
-التصوير الحراري
- الأمن والمراقبة
-مكافحة الحريق
...
3. ما هو كاشف MCT / HgCdTe؟
يشير MCT ، المعروف أيضًا باسم HgCdTe ، إلى Mercury-Cadmium-Tellurid وهو مركب كيميائي من تيلورايد الكادميوم (CdTe) وتيلورايد الزئبق (HgTe) ومادة شائعة في أجهزة الكشف الضوئي.كاشف MCT / HgCdTe هو كاشف ضوئي يعمل في بيئة شديدة البرودة ويمكنه اكتشاف الأشعة تحت الحمراء.إنها أكثر حساسية من المستشعرات الحرارية.
