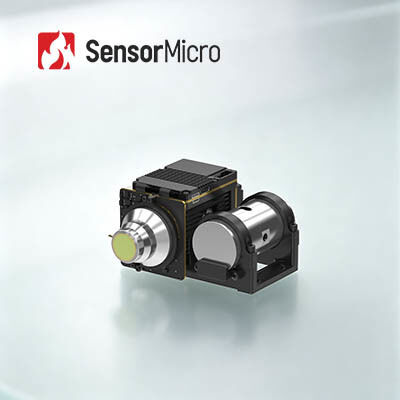

وحدة الكاميرا الحرارية المبردة عالية الوضوح 1280x1024 مع 10μm Pixel Pitch وتكنولوجيا HOT
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1210HMF |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| عالية الوضوح | 1280x1024 | درجة البكسل | 10 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 50 هرتز | NETD | 20mK(F2); 25 م ك (F4) |
| الوزن (ز) | ≤570 | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | RS422 (تخفيف جهاز الكشف عن الرأس),وحدة الكشف عن الرصاص المبردة 12UM,99.5٪ معدل البكسل وحدات الكاميرا المبردة |
||
منتوج وصف
وحدة كاميرا حرارية مبردة فائقة الوضوح (HOT) بدقة 1280x1024 بكسل بحجم 10 ميكرومتر
نظرة عامة على المنتج
تتميز نواة الكاميرا بالأشعة تحت الحمراء GAVIN GC1210HMF بكاشف مبرد بالأشعة تحت الحمراء متوسطة الموجة (MWIR) عالي التشغيل (HOT) بدقة 1280 × 1024 بكسل بحجم 10 ميكرومتر. مقارنةً بالحلول التقليدية بدقة 640 × 512 بكسل بحجم 15 ميكرومتر، فإنها توفر مسافة بكسل أصغر بثلث ومصفوفة دقة أعلى بأربع مرات، مما يعزز بشكل كبير الدقة المكانية ووضوح الصورة. بالاقتران مع خوارزميات معالجة الصور المتقدمة، فإنها تقدم صورًا حرارية عالية الدقة وتفصيلية للغاية بدقة ميجابكسل.
مدعومة بتقنية HOT، تعزز نواة الكاميرا بالأشعة تحت الحمراء GAVIN GC1210HMF بشكل كبير أداء SWaP من خلال توفير حجم مدمج وتصميم خفيف الوزن واستهلاك طاقة منخفض، مما يجعلها حلاً مثاليًا لأنظمة الأشعة تحت الحمراء بعيدة المدى ذات متطلبات المساحة والتكامل الصارمة.
الميزات الرئيسية
- صور ميجابكسل - دقة عالية 1280 × 1024 لمجال رؤية أوسع ومسافة أطول بحجم بكسل 10 ميكرومتر لدقة مكانية أفضل
- جودة واضحة وحادة - حساسية حرارية عالية، NETD 20mK
- تقنية HOT لتحسين SWaP الأمثل - تدعم التشغيل في درجات حرارة عالية عند 150 كلفن، مع وقت تبريد ≤4 دقائق وأبعاد مدمجة تصل إلى 101 × 101 × 54 مم، وخفة وزن تبلغ 570 جرامًا فقط
مواصفات المنتج
| الموديل | نواة كاميرا الأشعة تحت الحمراء المبردة GAVIN GC1210HMF HOT MWIR |
|---|---|
| الدقة | 1280 × 1024 |
| حجم البكسل | 10 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20mK (F2) 25mK (F4) |
| معدل الإطارات | 50 هرتز |
| التقريب الرقمي | تقريب رقمي مستمر من 1 × إلى 8 × |
| اتجاه الصورة | قلب أفقي / رأسي / قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي الأبعاد / ثلاثي الأبعاد، EE |
| فيديو رقمي | قياسي: DVP اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية النمط/ألياف بصرية متعددة الأنماط |
| مزامنة خارجية | قياسي: LV-TTL اختياري: RS422/LVDS |
| الاتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 12 فولت ± 1 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤8 واط |
| وقت التبريد (23 درجة مئوية) | ≤4 دقائق |
| الحجم | 101 × 101 × 54 مم |
| الوزن | ≤570 جرام |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| خيارات العدسات البصرية | تركيز ثابت: 15 مم / F2 تقريب مستمر: 15 ~ 300 مم / F4، 30 ~ 500 مم / F4 |
التطبيقات الصناعية
تُستخدم وحدة الكاميرا الحرارية بالأشعة تحت الحمراء GAVIN GC1210HMF على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، وما إلى ذلك.
نقاط قوتنا
- محفظة منتجات متنوعة
- خبرة فنية عميقة
- التحقق الصارم من الموثوقية يضمن ضمان الجودة
- التركيز على الابتكار والتنفيذ العملي في استشعار الأشعة تحت الحمراء
- دعم فني احترافي وخدمات تطوير مشتركة
أسئلة متكررة
ما هو كاشف MCT/HgCdTe؟
يشير MCT، المعروف أيضًا باسم HgCdTe، إلى تيلوريوم الكادميوم الزئبقي (Mercury-Cadmium-Telluride) وهو مركب كيميائي من تيلوريوم الكادميوم (CdTe) وتيلوريوم الزئبق (HgTe) ومادة شائعة في كاشفات الضوء. كاشف MCT/HgCdTe هو كاشف كهروضوئي يعمل في بيئة مبردة ويمكنه اكتشاف إشعاع الأشعة تحت الحمراء. إنه أكثر حساسية من المستشعرات الحرارية.
ما هو كاشف T2SL؟
يشير T2SL إلى شبكة فائقة من النوع الثاني (Type-II Superlattice)، وهي مادة اصطناعية ذات تراكب دوري متناوب عند حجم النانومتر. تتميز بتوحيد عالي وخصائص بصرية فائقة، مثل كتلة إلكترونية فعالة كبيرة، ومعامل امتصاص كبير، وكفاءة كمومية عالية. مقارنةً بكاشف الأشعة تحت الحمراء MCT، يتمتع كاشف الأشعة تحت الحمراء T2SL بتوحيد جيد للمواد، وتكلفة منخفضة، وأداء مشابه لكاشف الأشعة تحت الحمراء MCT في النطاق المتوسط والطويل، ولكنه يتمتع بمزايا كبيرة في النطاق الطويل جدًا.
