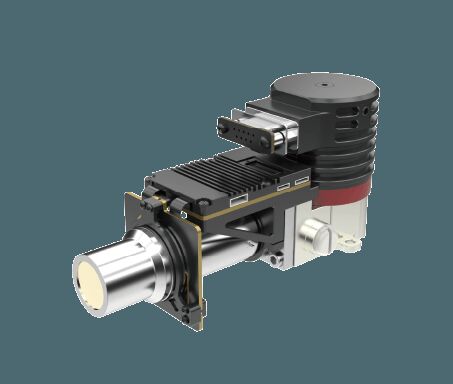

وحدات الكاميرا المبردة عالية الحساسية 25mK مع اتجاه الصورة الأفقي
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدقة | 640 × 512/15 ميكرومتر | NETD | ≤25mK |
---|---|---|---|
مقاس | 155x67x80 ملم | وزن | ≤ 900 جرام |
الطول الموجي الطويل | 7.7 ~ 9.5 ميكرومتر | عدسة الأشعة تحت الحمراء | 25 ملم |
تسليط الضوء | وحدات الكاميرا المبردة 25mK,وحدات الكاميرا المبردة عالية الحساسية,كاشف الأشعة تحت الحمراء المبرد بدقة 640 × 512 |
وحدات الكاميرا المبردة 25mK حساسية عالية للكشف طويل المدى
وحدة الكاميرا المبردة 640x512 LWIR مع مبرد التبريد RS058 للكشف طويل المدى
GAVIN615L هي واحدة من سلسلة GAVIN وهي نوع من وحدات الأشعة تحت الحمراء المبردة القياسية التي طورتها Global Sensor Technology (GST). إنها تستخدم كاشف الأشعة تحت الحمراء LWIR 640x512 / 15μm ومبرد RS058 بالداخل.
تم بالفعل تضمين خوارزميات معالجة الصور المختلفة في إلكترونيات GAVIN615L لإخراج صور الأشعة تحت الحمراء الواضحة في الظلام التام أو الظروف الجوية السيئة.لا يمكن لوحدة الكاميرا المبردة هذه تقديم المزيد من تفاصيل الهدف على مسافة قصيرة فحسب ، بل يمكنها أيضًا اكتشاف التهديدات والتعرف عليها من مسافة بعيدة.
تتخصص شركة Global Sensor Technology في تصميم وتصنيع وبيع وتسويق أجهزة الكشف عن التصوير الحراري ووحدات الأشعة تحت الحمراء.يمكننا أن نقدم لعملائنا مجموعة متنوعة من حلول التصوير الحراري بالأشعة تحت الحمراء.من خلال استخدام وحدات كاميرا GST بالأشعة تحت الحمراء ، فمن الملائم لهم إجراء تطوير ثانوي مستقل وتقليل تكلفة البحث والتطوير.
- تلبية احتياجات الكشف بعيد المدى
- حساسية عالية
- كشف بعيد المدى
- سهولة الدمج في النظام
- واجهة DVP / Cameralink ، إخراج صورة RAW / YUV
- تتوفر مجموعة متنوعة من عدسات الزووم البصري المستمر
نموذج | غافين 615 لتر |
أداء كاشف الأشعة تحت الحمراء | |
دقة | 640 × 512 |
مساحة وحدة الصورة | 15 ميكرومتر |
المبرد | RS058 |
النطاق الطيفي | 7.7 ميكرومتر ~ 9.5 ميكرومتر LW |
وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
NETD (20 درجة مئوية) | ≤25mK |
معالجة الصورة | |
معدل الإطار | 50 هرتز / 100 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
تواصل | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 14 واط |
الأبعاد (مم) | 155 × 67 × 80 |
وزن | ≤ 900 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | تكبير ثابت: 25 مم / F2.0 |
تستخدم وحدة الكاميرا بالأشعة تحت الحمراء المبردة GAVIN615L على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
1. ما الفرق بين التصوير بالأشعة تحت الحمراء في الإضاءة الخافتة والتصوير الحراري بالأشعة تحت الحمراء؟
يحتاج الضوء المنخفض إلى ضوء طبيعي ويحول صورة الضوء الطبيعي الضعيفة إلى صورة إلكترونية محسنة من خلال مكثف الصورة ؛
تنبعث الأشعة تحت الحمراء النشطة ضوء الأشعة تحت الحمراء وتستخدم شعاع الأشعة تحت الحمراء الذي يعكسه الهدف.لديه إخفاء ضعيف للغاية ؛
لا يحتاج التصوير الحراري إلى أي ضوء وهو عبارة عن رؤية ليلية بالأشعة تحت الحمراء سلبية تكتشف اختلاف الأشعة تحت الحمراء بين الأهداف والمشهد أو أجزاء مختلفة من الجسم.لا تتأثر بتغيرات ظروف الإضاءة المحيطة ، أثناء الليل أو حتى في الضباب والمطر والبيئات القاسية الأخرى.
2. هل يمكنك منع التصوير الحراري؟
في معظم الحالات ، لا يمكنك ذلك.لكن الأشعة تحت الحمراء لا يمكنها اختراق الجدران ، كما أن الزجاج يمكنه حجب الأشعة تحت الحمراء.لذلك ، إذا كنت لا ترغب في أن يتم الكشف عنك ، فيمكنك الاختباء خلف الزجاج أو الجدران لمنع التصوير الحراري.
3. ما هو كاشف MCT / HgCdTe؟
يشير MCT ، المعروف أيضًا باسم HgCdTe ، إلى Mercury-Cadmium-Tellurid وهو مركب كيميائي من تيلورايد الكادميوم (CdTe) وتيلورايد الزئبق (HgTe) ومادة شائعة في أجهزة الكشف الضوئي.كاشف MCT / HgCdTe هو كاشف ضوئي يعمل في بيئة شديدة البرودة ويمكنه اكتشاف الأشعة تحت الحمراء.إنها أكثر حساسية من المستشعرات الحرارية.
4. ما هو كاشف T2SL؟
يشير T2SL إلى Type-II Superlattice ، وهي مادة اصطناعية ذات نمو متغاير دوري متغاير بحجم نانومتر.تتميز بالتوحيد العالي والخصائص البصرية الفائقة ، مثل الكتلة الفعالة للإلكترون الكبيرة ، ومعامل الامتصاص الكبير والكفاءة الكمية العالية.بالمقارنة مع كاشف الأشعة تحت الحمراء MCT ، فإن كاشف الأشعة تحت الحمراء T2SL يتمتع بتوحيد جيد للمواد ، وتكلفة منخفضة ، وأداء مشابه لكاشف الأشعة تحت الحمراء MCT في نطاق الموجة المتوسطة والطويلة ، ولكنه يتمتع بمزايا رائعة في نطاق الموجة الطويلة جدًا.
