عالية الحساسية MCT MWIR الكاميرا الأساسية مع لوحة القرب

MCT MWIR الكاميرا الأساسية عالية الحساسية مع لوحة القرب

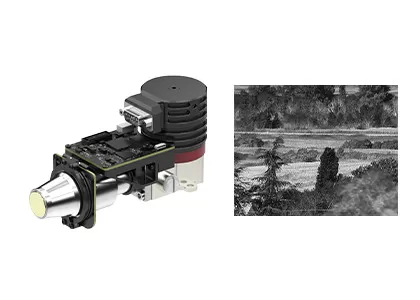

حساسية عالية 640x512 @ 15μm RS058 MCT MWIR MCT MWIR وحدة الأشعة تحت الحمراء المبردة مع لوحة القرب

وحدة EYAS615A AD هي وحدة الأشعة تحت الحمراء المبردة التناظرية الرقمية بناءً على تنسيقات 640x512 15μm الملعب IR FPA.NETD النموذجي لـ EYAS615A أقل من 17 مليون كلفن.تضمن الحساسية العالية الكشف أو التعرف على فرق الأشعة تحت الحمراء الصغير جدًا على مسافة طويلة جدًا.

تشتمل وحدة AD هذه على لوحة تقارب توفر توقيت FPA وإمدادات الطاقة الحساسة.بالإضافة إلى ذلك ، تقوم واجهة Camera Link بإخراج بيانات أولية 16 بت مما يبسط بشكل كبير تكامل الكاشف مع النظام.

لذلك ، تسهل وحدة EYAS615A على عملاء OEM إجراء اختبار قبول سريع على كاشف الأشعة تحت الحمراء المبرد GST C615M 640x512 @ 15μm ، وبدء التطوير الثانوي السريع وتقصير فترة تطوير وحدات الأشعة تحت الحمراء المبردة أو الكاميرات الحرارية الكاملة بالأشعة تحت الحمراء أو الأنظمة القائمة على الأشعة تحت الحمراء المبردة كاشفات.

- سهولة التطوير والتكامل

- إخراج واجهة Cameralink بيانات أولية 16 بت ، التحكم في المنفذ التسلسلي

- الهيكل المتكامل ، الأبعاد متوافقة مع الكاشف

- امدادات واحدة 5V

- قادرة على التقاط هدف متحرك عالي السرعة

تستخدم وحدة التصوير الحراري EYAS615A على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.

1. ما هي الصناعات التي تستخدم فيها أجهزة كشف الأشعة تحت الحمراء ذات المصفوفة البؤرية؟

كاشف المستوى البؤري بالأشعة تحت الحمراء هو المكون الأساسي لنظام التصوير الحراري ، وهو المفتاح لاكتشاف وتحديد وتحليل معلومات الأشعة تحت الحمراء للأشياء.لديها مجموعة واسعة من التطبيقات في حركة المرور والتفتيش والمراقبة الأمنية والأرصاد الجوية والطب وغيرها من الصناعات.

2. ما هي خصائص كاشف المستوى البؤري بالأشعة تحت الحمراء المبردة وغير المبردة؟

يمكن تقسيم كاشفات المستوى البؤري بالأشعة تحت الحمراء إلى كاشف المستوى البؤري بالأشعة تحت الحمراء المبرد وكاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد.يعمل كاشف الأشعة تحت الحمراء المبرد في بيئة فراغ ذات درجة حرارة منخفضة وحساسية عالية ويمكنه التمييز بين الاختلافات الأكثر دقة في درجات الحرارة ، بينما لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى بيئة مبردة ويمكن أن يعمل في درجة حرارة الغرفة.

3. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة ، يمكن لجميع الأجسام التي تكون درجة حرارتها أعلى من الصفر المطلق (- 273 درجة مئوية) أن تشع أشعة تحت الحمراء.باستخدام كاشف الكاميرا بالأشعة تحت الحمراء لقياس فرق درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية ، يمكنك الحصول على صور مختلفة بالأشعة تحت الحمراء ، والتي تسمى أيضًا الصور الحرارية.


4. كيف تعمل كاشفات الأشعة تحت الحمراء؟
تدخل الأشعة تحت الحمراء المنبعثة من الهدف في نطاق الاستشعار للكاشف الحراري ، ثم يقوم كاشف الأشعة تحت الحمراء بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بواسطة عيون مجردة.

5. ما هي مزايا كاشفات الأشعة تحت الحمراء المبردة؟
يعمل كاشف المستوى البؤري بالأشعة تحت الحمراء المبردة عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف مبرد ديوار (ddc).لديها حساسية عالية ويمكن أن تميز اختلافات درجات الحرارة الدقيقة أكثر من كاشف الأشعة تحت الحمراء غير المبرد.يمكنه الكشف عن الأشياء والتعرف عليها والتعرف عليها من مسافة بعيدة جدًا تزيد عن عشرة كيلومترات.هيكل الكاشف المبرد معقد للغاية مما ينتج عنه تكلفة عالية نسبيًا من الكاشف غير المبرد.
