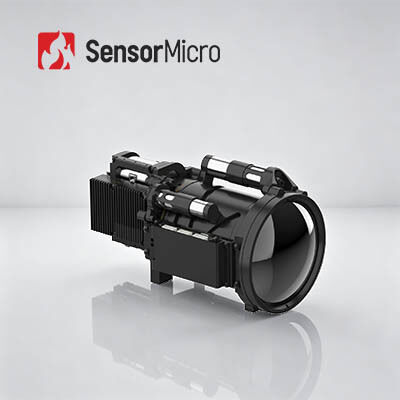

جوهر الكاميرا تحت الحمراء المبردة MWIR مع دقة 640x512 وحجم 15μm من البكسلات للعمل في درجة حرارة عالية 150K
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20 م ك (F4) |
|---|---|---|---|
| المدى الطيفي | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm | مقاس | 71 × 55 × 84 ملم |
| Cooling Time (23℃) | ≤3min30s | مزود الطاقة | 12 فولت ± 1 فولت |
| إبراز | نواة كاميرا MWIR عالية الحساسية,نواة كاميرا MWIR ذات لوحة القرب,وحدات الكاميرا المبردة MCT |
||
منتوج وصف
كاميرا MWIR مبردة 640x512/15μm تعمل بالأشعة تحت الحمراء بدرجة حرارة عالية 150K
نظرة عامة على المنتج
مدعومًا بكاشف مبرد HOT MWIR مقاس 640×512/15μm وخوارزميات معالجة الصور المتميزة، يعيد قلب كاميرا الأشعة تحت الحمراء GAVIN GC615HMG تعريف التصوير الحراري المدمج عالي الأداء. ويتميز بالتبريد السريع، واستهلاك الطاقة المنخفض للغاية، والحجم المصغر، ويوفر كفاءة SWaP متميزة.
يدعم GC615HMG التطوير الثانوي السهل والتكامل السلس للنظام، مما يلبي بشكل مثالي أجهزة التصوير المحمولة وأنظمة الحمولة الصافية المتنقلة وسيناريوهات المراقبة المستمرة طويلة المدى مع متطلبات صارمة للحجم والطاقة والكشف بعيد المدى.
الميزات الرئيسية
- تعميم FPA، تصوير واضح:تم تطويره استنادًا إلى كاشف الأشعة تحت الحمراء المبرد بقياس كبير 640×512/15μm HOT MWIR، مما يوفر تنوعًا ممتازًا. مجهزة بخوارزميات معالجة الصور من الجيل التالي، بما في ذلك DRC وتقليل الضوضاء ثنائية وثلاثية الأبعاد وتحسين الحواف (EE)، مما يوفر صورًا أكثر وضوحًا.
- تقنية HOT الرائدة في تحسين SWaP:يدعم التشغيل بدرجة حرارة عالية تصل إلى 150 كلفن، مع وقت تبريد ≥ 3 دقائق و30 ثانية. الحجم الصغير: 71×55×84 ملم، الوزن: 350 جرام، استهلاك الطاقة: 7 وات.
- واجهات غنية، تكامل سهل:يدعم واجهات CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/الألياف الضوئية. إخراج صور RAW/YUV مرن.
مواصفات المنتج
| نموذج | جافين GC615HMG |
|---|---|
| مؤشرات الأداء |
دقة:640×512 حجم البكسل:15 ميكرومتر المبرد:RS058 الاستجابة الطيفية:3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية):20 م ك (F4) |
| معالجة الصور |
معدل الإطار:50 هرتز (F4) / 30 هرتز (F5.5) التكبير الرقمي:تقريب رقمي مستمر من 1× إلى 8× اتجاه الصورة:الوجه أفقيًا/عموديًا/قطريًا خوارزمية الصورة:جمهورية الكونغو الديمقراطية، تقليل ضوضاء الصورة ثنائية وثلاثية الأبعاد، EE |
| كهربائي |
فيديو تناظري:بال/NTSC الفيديو الرقمي:المعيار: DVP/LVDS/USB2.0 الخيار: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع المزامنة الخارجية:المعيار: LV-TTL الخيار: RS422/LVDS تواصل:المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE مزود الطاقة:12 فولت ± 1 فولت استهلاك ثابت للطاقة (23 درجة مئوية):≥7 واط وقت التبريد (23 درجة مئوية):≥3min30s |
| بدني |
الحجم (مم):71×55×84 الوزن (ز):≥350 درجة حرارة التشغيل:-40 درجة مئوية~+71 درجة مئوية |
| عدسة بصرية |
خيارات العدسة: التركيز الثابت: 25 مم/F2 التكبير المستمر: 18~275 ملم/F5.5، 110~1100 ملم/F5.5، 15~300 ملم/F4، 23~450 ملم/F4 |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري GAVIN GC615HMG على نطاق واسع في العديد من المجالات مثل NDT، والمراقبة البيئية، والمراقبة طويلة المدى، والبحث العلمي، وما إلى ذلك.
مزايانا
- الخبرة التقنية العميقة:بفضل سنوات عديدة من الخبرة في مجال البحث والتطوير وتطبيق تكنولوجيا استشعار الأشعة تحت الحمراء، قمنا ببناء قدرات قوية عبر تصميم الرقائق وتصنيع الرقائق والتعبئة والاختبار، بالإضافة إلى تكامل النظام. يتيح لنا أساسنا المتين تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتطورة.
- التركيز على الابتكار والتنفيذ العملي في مجال الاستشعار بالأشعة تحت الحمراء:نحن ملتزمون بقيادة الإنجازات التكنولوجية في التصوير الحراري، ودفع الحدود باستمرار في NETD وSWaP ودرجة حرارة التشغيل. تتصدر منتجاتنا باستمرار التطبيقات عبر الأمان والمراقبة الصناعية والأنظمة الذكية والمزيد.
- محفظة منتجات متنوعة:بدعم من البحث والتطوير المستقل والمسارات التقنية المتعددة، نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة - مما يوفر حلولًا مخصصة لمجموعة واسعة من الصناعات.
- التحقق الصارم من الموثوقية يضمن ضمان الجودة:بدعم من نظام قوي لإدارة الجودة، تخضع منتجاتنا لإجراءات اختبار متعددة طوال فترة الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
- الدعم الفني الاحترافي وخدمات التطوير المشترك:يعمل فريقنا الهندسي بشكل وثيق مع فرق البحث والتطوير والمنتجات الخاصة بالعملاء لتسريع تكامل النظام وتحسين الكفاءة وتقصير وقت الوصول إلى السوق. نجاحك هو مهمتنا المشتركة.
الأسئلة المتداولة
1. في أي الصناعات يتم استخدام أجهزة الكشف بالأشعة تحت الحمراء ذات مصفوفة المستوى البؤري؟
يعد كاشف المستوى البؤري بالأشعة تحت الحمراء المكون الأساسي لنظام التصوير الحراري، وهو المفتاح لاكتشاف معلومات الأشعة تحت الحمراء الخاصة بالأشياء وتحديدها وتحليلها. لديها مجموعة واسعة من التطبيقات في حركة المرور والتفتيش ومراقبة الأمن والأرصاد الجوية والطب وغيرها من الصناعات.
2. ما هي خصائص كاشفات المستوى البؤري بالأشعة تحت الحمراء المبردة وغير المبردة؟
يمكن تقسيم كاشفات المستوى البؤري بالأشعة تحت الحمراء إلى كاشف المستوى البؤري بالأشعة تحت الحمراء المبرد وكاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد. يعمل كاشف الأشعة تحت الحمراء المبرد في بيئة فراغ ذات درجة حرارة منخفضة مع حساسية عالية ويمكنه التمييز بين الاختلافات الأكثر دقة في درجات الحرارة، في حين أن كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبردة لا يحتاج إلى بيئة مبردة ويمكنه العمل في درجة حرارة الغرفة.
3. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي تكون درجة حرارتها أعلى من الصفر المطلق (-273 درجة مئوية) أن تشع الأشعة تحت الحمراء. باستخدام كاشف الكاميرا بالأشعة تحت الحمراء لقياس الفرق في درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور مختلفة بالأشعة تحت الحمراء، والتي تسمى أيضًا الصور الحرارية.
4. كيف تعمل أجهزة الكشف بالأشعة تحت الحمراء؟
تدخل الأشعة تحت الحمراء المنبعثة من الهدف إلى نطاق الاستشعار للكاشف الحراري، ثم يقوم كاشف الأشعة تحت الحمراء بتحويل إشارة الإشعاع ذات الكثافة المختلفة إلى الإشارة الكهربائية المقابلة، ثم من خلال التضخيم ومعالجة الفيديو، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
5. ما هي مزايا أجهزة الكشف بالأشعة تحت الحمراء المبردة؟
يعمل كاشف المستوى البؤري بالأشعة تحت الحمراء المبرد عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف ديوار كولر (ddc). إنه يتمتع بحساسية عالية ويمكنه تمييز اختلاف درجات الحرارة بشكل أكثر دقة من كاشف الأشعة تحت الحمراء غير المبردة. يمكنه اكتشاف وتحديد والتعرف على الأشياء على مسافة طويلة جدًا تزيد عن عشرة كيلومترات. هيكل الكاشف المبرد معقد للغاية مما يؤدي إلى تكلفة عالية نسبيًا مقارنة بالكاشف غير المبرد.
