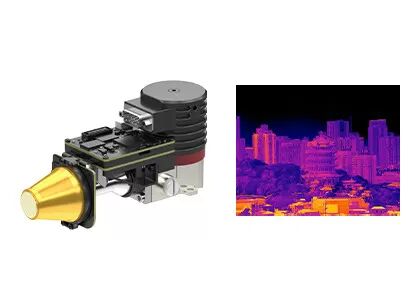

1280x1024 MCT MWIR وحدة الكاميرا الحرارية المبردة مع معدل إطار 1 ~ 100 هرتز

وحدات الكاميرا المبردة ذات الدقة العالية 1280x1024 / 12μm MCT MWIR

وحدات الأشعة تحت الحمراء المبردة مع لوحة القرب

EYAS1212 هو وحدة الأشعة تحت الحمراء المبردة التناظرية الرقمية عالية الدقة بناءً على 1280x1024 صيغ 12μm pitch IR FPA.

هذه الوحدة AD تتضمن لوحة القرب التي توفر توقيت FPA، ومصادر الطاقة الحساسة.واجهة كاميرا لينك تصدر بيانات خام 16 بت مما يسهل للغاية دمج الكاشف في النظام.

وبالتالي ، فإن وحدة EYAS1212 AD تسهل على عملاء OEM إجراء اختبار القبول السريع على كاشف الأشعة تحت الحمراء المبرد C1212M 1280x1024/12μm ،بدء التطوير الثانوي السريع وتقصير فترة تطوير وحدات الأشعة تحت الحمراء المبردة أو كاميرات الحرارة تحت الحمراء الكاملة أو الأنظمة القائمة على أجهزة الكشف عن الأشعة تحت الحمراء المبردة.

نحن موردي أجهزة الكشف الحرارية بالأشعة تحت الحمراء وحدة الكاميرا بالأشعة تحت الحمراء بعد سنوات من الخبرة في التطبيق الصناعيحلول فعالة ومريحة للعملاء في جميع الصناعات مع تكنولوجيا الأساسية الخاصة بها من كاشف الأشعة تحت الحمراء.

- سهلة التطوير والتكامل

- كاميرا لينك الواجهة الخروج 16 بت البيانات الخام، التحكم في الموانئ المتسلسلة

- هيكل متكامل، الأبعاد متوافقة مع كاشف

- 5 فولت إمدادات واحدة

- قادرة على التقاط الهدف الذي يتحرك بسرعة عالية

يتم استخدام وحدة التصوير الحراري EYAS1212 على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة المستشعرات وما إلى ذلك.

مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.

مجموعة متنوعة من المنتجات

توفر دقة مجموعة متعددة ، وحجم البكسلات ، ومجموعات الموجات ، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.

أداء ممتاز

صورة واضحة، حجم ضيق، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية مصممة للقيام تحت مجموعة واسعة من التحديات البيئية.

التكامل السهل

خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.

1ما هو الفرق بين أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة؟

هناك حاليًا نوعان من أجهزة استشعار التصوير الحراري تحت الحمراء في السوق ، مبردة وغير مبردة.

يعمل كاشف الأشعة تحت الحمراء غير المبرد في درجة حرارة البيئة. وهو مبني على صناعة أشباه الموصلات وبالتالي عادة ما يمكن تصنيعه بكميات كبيرة مع حجم صغير وتكلفة منخفضة.أجهزة الكشف عن الأشعة فوق البنفسجية غير المبردة تستخدم على نطاق واسع في الأجهزة المحمولة / المحمولة.

يتم تعبئة أجهزة الكشف عن الأشعة فوق البنفسجية المبردة في وحدة تحافظ عليها في درجة حرارة منخفضة للغاية يجب أن تدعمها جهاز تبريد التبريد.أغلى وأقل موثوقية من أجهزة الاستشعار غير المبردةومع ذلك ، فإن الأنظمة المبردة حساسة بشكل لا يصدق وعادة ما تعمل مع البصريات ذات البعد البؤري الطويل لتحقيق مهمة بعيدة المدى.

2ما هي مزايا أجهزة الكشف عن الأشعة تحت الحمراء المبردة؟

يعمل كاشف الطائرة التركيزية تحت الحمراء المبرد عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف dewar cooler (ddc).لديها حساسية عالية ويمكن أن تميز اختلاف درجة الحرارة أكثر دقة من كاشف الأشعة تحت الحمراء غير المبردةيمكنها الكشف عن الأشياء وتحديدها وتعرف عليها على مسافة طويلة جداً تبلغ أكثر من 10 كيلومتراتهيكل الكاشف المبرد معقد جدا مما يؤدي إلى تكلفة عالية نسبيا من الكاشف غير المبرد.

3ما هي التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي درجة حرارتها أعلى من الصفر المطلق (- 273 درجة مئوية) إشعاع الأشعة تحت الحمراء.باستخدام كاميرا الأشعة تحت الحمراء لقياس اختلاف درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور تحت الحمراء المختلفة، والتي تسمى أيضا الصور الحرارية.

4كيف تعمل أجهزة الكشف بالأشعة تحت الحمراء؟
الإشعاع تحت الحمراء الذي ينبعث من الهدف يدخل نطاق الكشف الحراريثم يغير كاشف الأشعة تحت الحمراء إشارة الإشعاع من كثافة مختلفة إلى الإشارة الكهربائية المقابلة، ومن ثم من خلال التضخيم ومعالجة الفيديو، تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.

5ما هي مزايا أجهزة الكشف عن الأشعة تحت الحمراء المبردة؟
يعمل كاشف الطائرة التركيزية تحت الحمراء المبرد عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف dewar cooler (ddc).لديها حساسية عالية ويمكن أن تميز اختلاف درجة الحرارة أكثر دقة من كاشف الأشعة تحت الحمراء غير المبردةيمكنها الكشف عن الأشياء وتحديدها وتعرف عليها على مسافة طويلة جداً تبلغ أكثر من 10 كيلومتراتهيكل الكاشف المبرد معقد جدا مما يؤدي إلى تكلفة عالية نسبيا من الكاشف غير المبرد.
