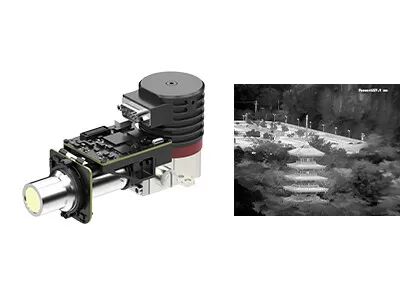

640x512/15μm وحدات الكاميرا المبردة RS058 T2SL LWIR
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | EYAS615L |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | NETD | ≥25mK |
|---|---|---|---|
| المدى الطيفي | 7.7 ~ 9.5 ميكرومتر (LW) | مقاس | 142x58.5x71 ملم |
| إبراز | وحدات الكاميرا 15uM المبردة,وحدات الكاميرا المبردة 640x512,RS058 T2SL LWIR Camera Core |
||
منتوج وصف
وحدة AD المبردة 640x512 / 15μm RS058 T2SL وحدة الأشعة تحت الحمراء المبردة LWIR للتكامل السريع
وصف المنتج
وحدات AD المبردة من سلسلة EYAS لديها وظيفة مكبر مسبق لتحويل الإشارة التناظرية من أجهزة الكشف عن الأشعة تحت الحمراء المبردة إلى مخرج تدفق فيديو رقمي.وهي متوفرة مع تنسيقات الدقة المختلفة ومجموعات موجات مختلفة. EYAS615L هو عضو في عائلة EYAS مع كاشف LWIR مبرد 640x512 / 15μm و RS058 cryocooler متكاملة.
مع وحدة AD المبردة من سلسلة EYAS ، من السهل على عملاء OEM إجراء اختبار قبول سريع على أجهزة الكشف عن الأشعة تحت الحمراء ،بدء التطوير الثانوي السريع وتقصير فترة تطوير الوحدات والمنتجات الكاملة على أساس أجهزة الكشف عن الأشعة تحت الحمراء المبردة
نحن شركة رائدة في توفير أجهزة الكشف عن الأشعة تحت الحمراء ومصنعة وحدات الكاميرا الأوليةالتي يمكن أن توفر للعملاء إمدادات مستقرة من منتجات الأشعة تحت الحمراء.
الخصائص الرئيسية
- سهلة التطوير والتكامل
- كاميرا لينك الواجهة الخروج 16 بت البيانات الخام، التحكم في الموانئ المتسلسلة
- هيكل متكامل، الأبعاد متوافقة مع كاشف
- 5 فولت إمدادات واحدة
- قادرة على التقاط الهدف الذي يتحرك بسرعة عالية
مواصفات المنتج
| النموذج | EYAS615L |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS058 |
| النطاق الطيفي | 7.7μm~9.5μm LW |
| وقت التبريد (25 درجة مئوية) | ≤5.5 دقيقة |
| NETD الأمثل (20 درجة مئوية) | ≤25mK |
| وضع العمل | |
| معدل الإطار | 1~160 هرتز قابلة للتعديل |
| وضع العمل | صورة فورية؛ وضع إدماج ITR و Interlace Binning؛ وضع Windows؛ مكافحة الإزهار |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | QSH 60pin |
| الفيديو الرقمي | كاميرالينك: مخرج 16 بت بيانات خام |
| التزام خارجي | CC1: INT/Frame Sync الخارجي؛ CC2: MC Sync الخارجي |
| التواصل | الميناء المتسلسل لـ Cameralink: TFG+/، TC+/-؛ 9600bps |
| إمدادات الطاقة | لوحة تصوير القناة الواحدة: 5 فولت 1 قناة كريوكولر: 24 فولت |
| استهلاك الطاقة المستقر | 9W |
| الأبعاد (ملم) | 148×58.5×71 |
| الوزن | ≤680 غرام |
| درجة حرارة العمل | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري EYAS615L على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة المستشعرات وما إلى ذلك.
الخدمة الموحدة
وثائق كاملة: كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار.
مساعدة التطوير والاختبار: تم تسهيل اختبار العينات المتكاملة وتقييم الأداء والتحقق من المعايير.
مجموعة أدوات المطورين المتقدمة: SDKs و API و خوارزميات وأدوات تحديد الأخطاء للتكامل العميق.
الدعم الفني عن بعد: الدعم على مدار الساعة و24 ساعة في كل يوم، والاستجابة السريعة والحل في الوقت المناسب للقضايا الحرجة.
الضمان: قطع الغيار الأصلية والالتزام الصارم بالعملية لاستعادة أداء مثالي.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي درجة حرارتها أعلى من الصفر المطلق (- 273 درجة مئوية) إشعاع الأشعة تحت الحمراء.باستخدام كاميرا الأشعة تحت الحمراء لقياس اختلاف درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور تحت الحمراء المختلفة، والتي تسمى أيضا الصور الحرارية.
2كيف تعمل أجهزة الكشف بالأشعة تحت الحمراء؟
الإشعاع تحت الحمراء الذي ينبعث من الهدف يدخل نطاق الكشف الحراريثم يغير كاشف الأشعة تحت الحمراء إشارة الإشعاع من كثافة مختلفة إلى الإشارة الكهربائية المقابلة، ومن ثم من خلال التضخيم ومعالجة الفيديو، تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
3ما هي مزايا أجهزة الكشف عن الأشعة تحت الحمراء المبردة؟
يعمل كاشف الطائرة التركيزية تحت الحمراء المبرد عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف dewar cooler (ddc).لديها حساسية عالية ويمكن أن تميز اختلاف درجة الحرارة أكثر دقة من كاشف الأشعة تحت الحمراء غير المبردةيمكنها الكشف عن الأشياء وتحديدها وتعرف عليها على مسافة طويلة جداً تبلغ أكثر من 10 كيلومتراتهيكل الكاشف المبرد معقد جدا مما يؤدي إلى تكلفة عالية نسبيا من الكاشف غير المبرد.
