وحدة الكاميرا الحرارية الأساسية المبردة بالأشعة تحت الحمراء 320x256 30μM لاكتشاف تسرب الغاز
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xنوع | كشف تسرب الغاز | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
---|---|---|---|
مقاس | 155x67x80 ملم | وزن | ≤ 900 جرام |
دقة | 320 × 256/30 ميكرومتر | NETD | ≤15mK |
تسليط الضوء | وحدة الكاميرا المبردة بالأشعة تحت الحمراء 320 × 256,وحدة الكاميرا المبردة بالأشعة تحت الحمراء 30 مترًا,وحدات الكاميرا المبردة للكشف عن تسرب الغاز |

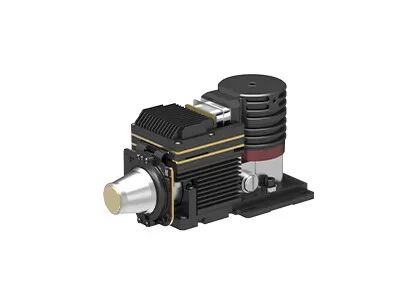

320x256 30μM وحدة الكاميرا الحرارية الأساسية المبردة بالأشعة تحت الحمراء للكشف عن تسرب الغاز
320x256 / 30μm وحدة الكاميرا بالأشعة تحت الحمراء المبردة مع عدسة 55 مم لاكتشاف تسرب الغاز في المركبات العضوية المتطايرة
المركبات العضوية المتطايرة ، أو المركبات العضوية المتطايرة ، هي غازات تنبعث في الهواء من المنتجات أو العمليات.بعضها ضار في حد ذاته ، بما في ذلك البعض الذي يسبب السرطان.بالإضافة إلى ذلك ، يمكن أن تتفاعل مع الغازات الأخرى وتشكل ملوثات أخرى للهواء بعد أن تكون في الهواء.
GAS330 عبارة عن وحدة تصوير حراري بالأشعة تحت الحمراء مبردة مصممة خصيصًا لاكتشاف تسرب الغاز.إنه يدمج كاشف الأشعة تحت الحمراء MWIR المبرد 320x256 / 30µm MCT ويستخدم تقنية ترشيح الطول الموجي الطيفي لتصور المركبات العضوية المتطايرة غير المرئية التي لا يمكن رؤيتها بالعين المجردة.
يمكن لمصنعي الكاميرات تصميم كاميرا كشف تسرب الغاز الخاصة بهم بناءً على هذه الوحدة بسهولة وكفاءة.
تعد Global Sensor Technology موردًا لأجهزة استشعار الأشعة تحت الحمراء وأنوية الكاميرا الحرارية من OEM.لدينا أكثر من 10 سنوات من الخبرة في صناعات التصوير الحراري بالأشعة تحت الحمراء.لدينا فريق خدمة ما بعد البيع محترف لتزويد العملاء بالرد المهني.لأية أسئلة أو مشاكل ، يرجى الاتصال بنا في أي وقت ، وسنكون في المرة الأولى للرد عليك.
- الدقة: 320x256
- مسافة البكسل: 30 ميكرومتر
- NETD≤15mK ، حساسية عالية
- الاستجابة الطيفية: 3.2 ميكرومتر ± 0.1 ميكرومتر ~ 3.5 ميكرومتر ± 0.1 ميكرومتر
- الطول الموجي للتخصيص بناءً على متطلبات مختلفة
- تتكامل مع واجهة DVP / CameraLink بسهولة
نموذج | غاز 330 |
أداء كاشف الأشعة تحت الحمراء | |
دقة | 320 × 256 |
مساحة وحدة الصورة | 30 ميكرومتر |
المبرد | RS058 |
النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm MW |
وقت التبريد (20 درجة مئوية) | ≤ 8 دقيقة |
NETD (20 درجة مئوية) | ≤15mK |
معالجة الصورة | |
معدل الإطار | 30 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
تواصل | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 12 واط |
الأبعاد (مم) | 155 × 67 × 80 |
وزن | ≤ 900 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير الثابت: 23 مم / F1.5 ؛55 ملم / F1.5 |
تستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز GAS330 لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، الإيثان ، البروبان ، البيوتان ، البنتان ، الهكسان ، الهيبتان ، الأوكتان ، الإيثيلين ، البروبيلين ، الأيزوبرين ، الميثانول ، الإيثانول ، البوتانون ، البنزين ، التولوين ، الزيلين ، إيثيل بنزين إلخ.
1. ما هو NETD؟
يشير NETD إلى "فرق درجة الحرارة المكافئ للضوضاء".إنه مقياس لمدى قدرة كاشف التصوير الحراري على التمييز بين الاختلافات الصغيرة جدًا في الإشعاع الحراري في الصورة.يتم التعبير عن NETD عادةً في مللي كلفن (mK).عادة كلما انخفض رقم NETD ، كلما زادت الحساسية الحرارية.
2. ما هو التصوير البصري للغازات OGI؟
التصوير البصري للغاز هو طريقة استخدام كاميرات الأشعة تحت الحمراء الحرارية لتصور الغاز ، بما في ذلك الميثان والعديد من الغازات العضوية الأخرى.تعد الكاميرات الحرارية الخاصة بتسرب الغاز من الأجهزة سريعة المفعول للكشف عن تسرب الغاز والتي يمكنها إجراء اختبارات غير مدمرة وحماية سلامة المفتشين.
3. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة ، يمكن لجميع الأجسام التي تكون درجة حرارتها أعلى من الصفر المطلق (- 273 درجة مئوية) أن تشع أشعة تحت الحمراء.باستخدام كاشف الكاميرا بالأشعة تحت الحمراء لقياس فرق درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية ، يمكنك الحصول على صور مختلفة بالأشعة تحت الحمراء ، والتي تسمى أيضًا الصور الحرارية.
4. كيف تعمل كاشفات الأشعة تحت الحمراء؟
تدخل الأشعة تحت الحمراء المنبعثة من الهدف في نطاق الاستشعار للكاشف الحراري ، ثم يقوم كاشف الأشعة تحت الحمراء بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بواسطة عيون مجردة.
5. ما هي مزايا كاشفات الأشعة تحت الحمراء المبردة؟
يعمل كاشف المستوى البؤري بالأشعة تحت الحمراء المبردة عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف مبرد ديوار (ddc).لديها حساسية عالية ويمكن أن تميز اختلافات درجات الحرارة الدقيقة أكثر من كاشف الأشعة تحت الحمراء غير المبرد.يمكنه الكشف عن الأشياء والتعرف عليها والتعرف عليها من مسافة بعيدة جدًا تزيد عن عشرة كيلومترات.هيكل الكاشف المبرد معقد للغاية مما ينتج عنه تكلفة عالية نسبيًا من الكاشف غير المبرد.
