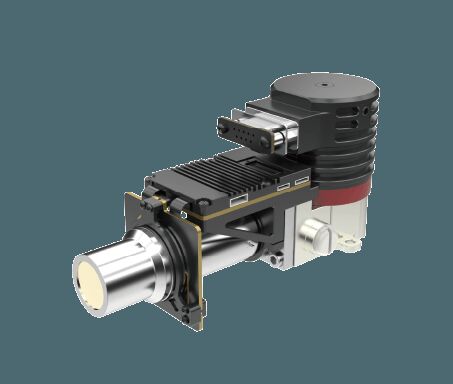

HD LWIR الكاميرا الحرارية المبردة الأساسية 640x512 حساسية حرارية عالية
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | غافين 615 لتر |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 640 × 512/15 ميكرومتر | NETD | ≤25mk |
|---|---|---|---|
| مقاس | 155x67x80 ملم | وزن | ≤ 900 جرام |
| الطول الموجي الطويل | 7.7 ~ 9.5 ميكرومتر | عدسة تحت الحمراء | 25 ملم |
| إبراز | LWIR الكاميرا الحرارية المبردة الأساسية,الكاميرا الحرارية المبردة الأساسية 640x512,HD LWIR Camera Core |
||
منتوج وصف
وحدة الكاميرا المبردة 640x512 LWIR مع RS058 Cryo Cooler للكشف عن المدى الطويل
وصف المنتج
GAVIN615L هي واحدة من سلسلة GAVIN وهي نوع من وحدات الأشعة تحت الحمراء المبردة القياسية التي طورتها SensorMicro. تستخدم كاشفة الأشعة تحت الحمراء LWIR مبردة 640x512 / 15μm و RS058 cryo cooler في الداخل.
تم تضمين خوارزميات معالجة صور مختلفة بالفعل في إلكترونيات GAVIN615L لإخراج صور تحت الحمراء الواضحة في الظلام الكامل أو ظروف الطقس السيئة.هذه الوحدة الكاميرا المبردة لا يمكن فقط عرض المزيد من تفاصيل الهدف على مسافة قصيرة، ولكن أيضا الكشف عن التهديدات والاعتراف بها على مسافة طويلة.
شركة SensorMicro متخصصة في تصميم وتصنيع وبيع وتسويق أجهزة الكشف عن التصوير الحراري ووحدات الأشعة تحت الحمراء. يمكننا أن نقدم لعملائنا مجموعة متنوعة من حلول التصوير الحراري بالأشعة تحت الحمراء.باستخدام وحدات الكاميرا تحت الحمراء SensorMicro ، من المريح بالنسبة لهم إجراء تطوير ثانوي مستقل وتخفيض تكلفة البحث والتطوير.
الخصائص الرئيسية
- تلبية احتياجات الكشف عن المدى الطويل
- حساسية عالية
- الكشف عن المدى الطويل
- التكامل السهل في النظام
- واجهة DVP / كاميرا لينك ، مخرج الصورة RAW / YUV
- هناك مجموعة متنوعة من عدسات الزوم البصرية المستمرة
مواصفات المنتج
| النموذج | GAVIN615L |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS058 |
| النطاق الطيفي | 7.7μm~9.5μm LW |
| وقت التبريد (20 درجة مئوية) | ≤ 7 دقيقة |
| NETD (20°C) | ≤25mK |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/100 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | ×1/×2/×4 |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | J30JZ 25pin |
| الفيديو التناظري | PAL |
| الفيديو الرقمي | 16 بت RAW/YUV: 16 بت DVP/Cameralink Output |
| التزام خارجي | الاصطناع الخارجي للإطار: مستوى RS422 |
| التواصل | RS422، 115200bps |
| إمدادات الطاقة | 20 ~ 28VDC |
| استهلاك الطاقة المستقر | 14 واط |
| الأبعاد (ملم) | 155×67×80 |
| الوزن | ≤ 900 غرام |
| درجة حرارة العملية | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
| العدسات البصرية | |
| العدسة الاختيارية | زوم ثابت: 25mm/F2 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء المبردة GAVIN615L على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.
قدرة الإنتاج
تقنيات كشف الأشعة تحت الحمراء الداخلية
أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة
أجهزة الكشف عن الأشعة تحت الحمراء المبردة 8 بوصة 0.5 ميكرومتر MCT
أجهزة الكشف عن الأشعة تحت الحمراء المبردة T2SL 8 بوصات 0.5μm
قدرة الإنتاج والمزايا
6 ملايين كاشف للأشعة تحت الحمراء تم تطويره بنفسه سنوياً
30منشأة لتصنيع أشباه الموصلات مساحة 000 متر مربع
20مساحة غرفة نظيفة تبلغ 000 متر مربع
الأسئلة الشائعة
1ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
2ما هي تطبيقات التصوير الحراري؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء.المنتجات التي تم تطويرها على أساس هاتين التقنيتين تستخدم على نطاق واسع في مجال الأمن والمراقبة، حمولات الطائرات بدون طيار ، التفتيش الصناعي ، مكافحة الحرائق ، الصيانة التنبؤية ، ADAS ، الوقاية من الأوبئة ، AIoT الخ.
