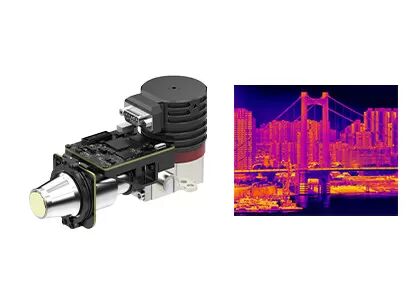

وحدة تبريد حرارية مع كاشف الأشعة تحت الحمراء 640x512 / 15μm MCT MWIR
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | غافين 615 ب |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512/15 ميكرومتر | NETD | ≤20mk |
|---|---|---|---|
| النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | معدل الإطارات | 50 هرتز / 100 هرتز |
| مقاس | 125x92x67 ملم | وزن | ≤650 جرام |
| إبراز | كاشف الأشعة تحت الحمراء MCT MWIR,وحدة حرارية مبردة 15uM,وحدة حرارية مبردة MCT 640x512 |
||
منتوج وصف
وحدة تبريد حرارية مع كاشف الأشعة تحت الحمراء MCT MWIR 640x512 / 15μM
GAVIN615B وحدة كاميرا MWIR المبردة
GAVIN615B وحدة الكاميرا المبردة المدمجة ذات استهلاك طاقة منخفض 640x512 / 15μm MCT MWIR
وصف المنتج
GAVIN615B هو وحدة التصوير الحراري المتبريدة في منتصف الموجة التي طورتها SensorMicro. يتكون من كاشف IR 640x512 / 15μm HgCdTe MWIR مع RS046 cryocooler ،الالكترونيات الجهازية والخوارزميات المختلفة لمعالجة الصور أيضا مضمنة بالفعل لتقديم صور حرارية حادة وواضحة.
تم تكوين GAVIN615B مع RS046 cryocooler ، وهو صغير الحجم للغاية ، حيث يبلغ مقاسه 125x92x67mm ويزن أقل من 650g في الوزن. استقرار استهلاك الطاقة يصل إلى 12w.مع واجهة كاميرالينك الصناعية القياسية، الكاميرا تحت الحمراء أو المدمج النظام يمكن تصميم أو دمج الكاميرا كاملة الخاصة بهم بسهولة على أساس وحدة التصوير الحراري GAVIN615B.
الخصائص الرئيسية
- حساسية عالية، NETD≤20mK
- الكشف عن المدى الطويل
- معدل الإطار القابل للتعديل
- التكامل السهل في النظام
مواصفات المنتج
| النموذج | GAVIN615B |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS046 |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
| NETD (20°C) | ≤20mK |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/100 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | ×1/×2/×4 |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | J30JZ 25pin |
| الفيديو التناظري | PAL |
| الفيديو الرقمي | 16 بت RAW/YUV: 16 بت DVP/Cameralink Output |
| التزام خارجي | الاصطناع الخارجي للإطار: مستوى RS422 |
| التواصل | RS422، 115200bps |
| إمدادات الطاقة | 20 ~ 28VDC |
| استهلاك الطاقة المستقر | 12 واط |
| الأبعاد (ملم) | 125 × 92 × 67 |
| الوزن | ≤650 غرام |
| درجة حرارة العملية | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
| العدسات البصرية | |
| العدسة الاختيارية | التكبير المستمر 60~240mm/F4 15~300mm/F4 21~ 420mm/F4 35~690mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN615B على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.
محفظة منتجات متنوعة
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات
توفر دقة مجموعة متعددة ، وحجم البكسلات ، ومجموعات الموجات ، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
أداء ممتاز
صورة واضحة، حجم ضيق، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية مصممة للقيام تحت مجموعة واسعة من التحديات البيئية.
التكامل السهل
خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.
الأسئلة الشائعة
1ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
2ما هي تطبيقات التصوير الحراري؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء.المنتجات التي تم تطويرها على أساس هاتين التقنيتين تستخدم على نطاق واسع في مجال الأمن والمراقبة، حمولات الطائرات بدون طيار ، التفتيش الصناعي ، مكافحة الحرائق ، الصيانة التنبؤية ، ADAS ، الوقاية من الأوبئة ، AIoT الخ.
