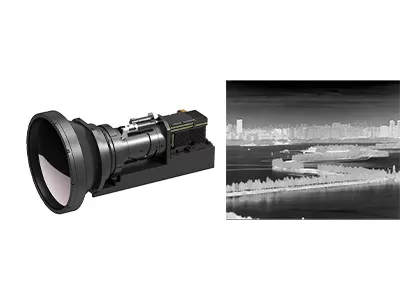

وحدة حرارية مبردة 640 × 512/15 ميكرومتر مع عدسة تكبير مستمرة 60 ~ 240 مم / F4
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 640 × 512/15 ميكرومتر | NETD | ≤20mK |
---|---|---|---|
النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | معدل الإطار | 50 هرتز / 100 هرتز |
بحجم | 125x92x67 ملم | وزن | ≤650 جرام |
تسليط الضوء | وحدة حرارية مبردة 640x512,وحدة حرارية مبردة 15uM,عدسة F4 حرارية أساسية للكاميرا |
وحدة حرارية مبردة 640 × 512/15 ميكرومتر مع عدسة تكبير مستمرة 60 ~ 240 مم / F4
وحدة الكاميرا المبردة GAVIN615B المدمجة منخفضة الطاقة 640x512 / 15μm MCT MWIR
GAVIN615B عبارة عن وحدة تصوير حراري متوسطة الموجة مبردة تم تطويرها بواسطة Global Sensor Technology (GST).وهو يتألف من كاشف HgCdTe MWIR IR بحجم 640 × 512/15 ميكرومتر مع مبرد تجميد RS046 ، كما أن الأجهزة الإلكترونية وخوارزميات معالجة الصور المختلفة مدمجة بالفعل لتقديم صور حرارية حادة وواضحة.
تم تكوين GAVIN615B مع المبرد RS046 ، وهو صغير الحجم للغاية ، حيث يبلغ أبعاده 125 × 92 × 67 ملم ويزن أقل من 650 جرامًا.استهلاك الطاقة المستقر يصل إلى 12 واط.مع واجهة cameralink القياسية الصناعية ، يمكن للكاميرا التي تعمل بالأشعة تحت الحمراء أو تكامل النظام تصميم أو دمج الكاميرا الكاملة الخاصة بهم بسهولة بناءً على وحدة التصوير الحراري GAVIN615B.
تستخدم الوحدة الحرارية المبردة من سلسلة GAVIN كاشفات الأشعة تحت الحمراء المبردة GST MCT & T2SL وتدمج خوارزميات معالجة الصور المختلفة لإخراج صور الأشعة تحت الحمراء الواضحة في الظلام التام أو الظروف الجوية السيئة.يمكنه اكتشاف والتعرف على المخاطر والتهديدات على مسافات طويلة مع تقديم المزيد من تفاصيل الهدف على مسافة قصيرة.
تلبية الكشف بعيد المدى
• حساسية حرارية عالية
• مجال رؤية واسع
• كشف بعيد المدى ، يمكن الكشف عن الطائرات على بعد 60 كم
سهولة الاندماج في النظام
• واجهة Cameralink / DVP ، إخراج صورة RAW / YUV
• تتوفر مجموعة متنوعة من عدسات الزووم البصري المستمر
نموذج | غافين 615 ب |
أداء كاشف الأشعة تحت الحمراء | |
القرار | 640 × 512 |
مساحة وحدة الصورة | 15 ميكرومتر |
المبرد | RS046 |
النطاق الطيفي | 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط |
وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
NETD (20 درجة مئوية) | ≤20mK |
معالجة الصورة | |
معدل الإطار | 50 هرتز / 100 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
الاتصالات | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 12 واط |
الأبعاد (مم) | 125 × 92 × 67 |
وزن | ≤650 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير المستمر 60 ~ 240 ملم / F4 15 ~ 300 ملم / F4 21 ~ 420 ملم / F4 35 ~ 690 ملم / F4.0 |
تستخدم وحدة الكاميرا الحرارية بالأشعة تحت الحمراء GAVIN615B على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
1. ما هي الحساسية الحرارية؟
الحساسية الحرارية ، المسماة أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معلمة رئيسية لتقييم كاميرات التصوير الحراري ذات الموجة المتوسطة (MWIR) والموجة الطويلة (LWIR).يرتبط ارتباطًا مباشرًا بالوضوح الذي يتم قياسه بواسطة جهاز التصوير الحراري.إنها قيمة عددية تمثل نسبة الإشارة إلى الضوضاء لاختلاف درجة الحرارة ويتم قياسها بالملي كلفن (mK).كلما كانت قيمة الحساسية الحرارية أصغر ، كلما زادت الحساسية وكانت الصورة أكثر وضوحًا.
2.ما الفرق بين كاشفات الأشعة تحت الحمراء المبردة وغير المبردة؟
يوجد حاليًا نوعان من أجهزة استشعار التصوير الحراري بالأشعة تحت الحمراء في السوق ، المبردة وغير المبردة.
كاشف الأشعة تحت الحمراء غير المبرد يعمل في درجة الحرارة المحيطة.إنها تعتمد على صناعة أشباه الموصلات ، وبالتالي يمكن تصنيعها بكميات كبيرة بحجم صغير وتكلفة منخفضة.تستخدم أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة على نطاق واسع في الأجهزة المحمولة / المحمولة / المحمولة.
يتم تعبئة كاشفات الأشعة تحت الحمراء المبردة في وحدة تحافظ عليها في درجة حرارة منخفضة للغاية والتي يجب أن تكون مدعومة بمبرد تبريد.إنها أكبر بكثير وأغلى ثمناً وأقل موثوقية من المستشعرات غير المبردة ، ويرجع ذلك أساسًا إلى أنظمة التبريد المعقدة التي تتطلبها.ومع ذلك ، فإن الأنظمة المبردة حساسة بشكل لا يصدق وعادة ما تعمل مع بصريات ذات طول بؤري طويل لتحقيق مهمة بعيدة المدى.
