وحدة الكاميرا المبردة من OEM مع LWIR 1280x1024 دقة 10μm مساحة البكسل ومستشعر الأشعة تحت الحمراء NETD 35mK
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | إياس G1210LC |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | درجة البكسل | 10 ميكرومتر |
|---|---|---|---|
| NETD | 35 م ك (F2) | المدى الطيفي | 7.7μm ± 0.2μm ～ 9.4μm ± 0.3μm |
| مقاس | 148 × 59 × 82 ملم | معدل الإطار | 1 ~ 100 هرتز قابل للتعديل |
| إبراز | وحدة الكاميرا المبردة من OEM,وحدة الكاميرا المبردة بكاشف الأشعة تحت الحمراء 12um,وحدات الكاميرا المبردة للكشف عن MWIR |
||
منتوج وصف
وحدة الأشعة تحت الحمراء المبردة عالية الدقة 1280x1024 / 10 ميكرومتر LWIR مع لوحة تقارب
وصف المنتج

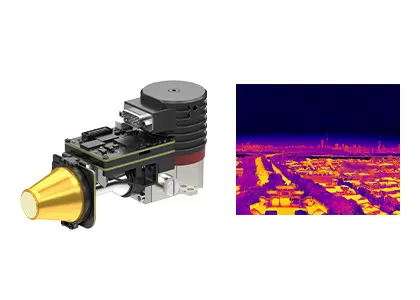

تتكون وحدة AD المبردة EYAS G1210LC من كاشف أشعة تحت حمراء مبرد بدقة 1280 × 1024 / 10 ميكرومتر ولوحة دوائر AD (تحويل تناظري إلى رقمي). مزودة بمبرد ستيرلينغ دوار RS079G، تقوم الوحدة بتحويل الإشارة التناظرية الخارجة من كاشف الأشعة تحت الحمراء المبرد إلى تيار فيديو رقمي، مع توفير طاقة القيادة اللازمة والتحكم في التوقيت.
يساعد هذا الحل عملاء OEM على إجراء اختبارات لكاشفات الأشعة تحت الحمراء بسرعة، وتبسيط تكامل النظام، وتسريع التطوير بشكل كبير. مقارنة بوحدات MWIR AD، توفر وحدات LWIR قدرات اختراق ومقاومة تداخل أقوى، مما يجعلها مناسبة للتطبيقات عالية الموثوقية في الظروف المعقدة.
الميزات الرئيسية
- تحويل تناظري إلى رقمي، تطوير سريع - يعتمد على كاشفات الأشعة تحت الحمراء المبردة بدقة 1280x1024 / 10 ميكرومتر LWIR، مدمجة مع دائرة AD للتحويل التناظري إلى الرقمي. تصميم متكامل بأبعاد متوافقة مع الكاشف.
- LWIR للكشف عن مقاومة التداخل - اختراق قوي للغبار والرمل، مناسب للبيئات المعقدة. لا يتأثر بالانعكاسات من الشمس وأسطح البحر. قادر على اكتشاف الأجسام ذات درجات الحرارة المنخفضة.
- أداء ممتاز، تكامل سهل - واجهة Cameralink تخرج بيانات خام بدقة 16 بت، مع تحكم بمنفذ تسلسلي. معدل إطارات مرتفع قابل للتعديل من 1 إلى 100 هرتز، قادر على التقاط الأهداف المتحركة عالية السرعة.
مواصفات المنتج
| المعلمة | المواصفات |
|---|---|
| الموديل | EYAS G1210LC |
| المؤشرات | |
| الدقة | 1280 × 1024 |
| حجم البكسل | 10 ميكرومتر |
| الاستجابة الطيفية | 7.7 ميكرومتر ± 0.2 ميكرومتر ~ 9.4 ميكرومتر ± 0.3 ميكرومتر |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 35mK (F2) |
| وضع التشغيل | |
| معدل الإطارات | 1 ~ 100 هرتز، قابل للتعديل |
| وضع التشغيل | لقطة، وضع ITR، مقاومة التوهج، وضع النافذة |
| كهربائي | |
| الواجهة الخارجية القياسية | 60 دبوس: 37201-SM060-032W1R01 5 دبوس: A1257WR-S-5P-LCP |
| فيديو رقمي | 16 بت CameraLink (وضع CameraLink DualBase) |
| مزامنة خارجية | CC1: مزامنة إطار خارجية |
| الاتصال | CameraLink UART (افتراضي) / RS232 (قابل للتخصيص) معدل الباود: 9600 بت في الثانية (افتراضي) |
| مزود الطاقة | لوحة AD: 5 فولت مبرد: 24 فولت |
| طاقة ثابتة (23 درجة مئوية) | ≤ 13 واط |
| وقت التبريد (23 درجة مئوية) | ≤ 6 دقائق |
| الحجم (مم) | 148 × 59 × 82 |
| الوزن (جم) | ≤ 680 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري EYAS G1210LC على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والمزيد.
حول SensorMicro
تأسست SensorMicro على اعتقاد بسيط ولكنه قوي: يجب أن تخدم الابتكارات الاحتياجات الواقعية. نحن موجودون لتمكين الأفراد والأنظمة من الرؤية أبعد من السطح - إلى الأنماط والمشاكل والإمكانيات الكامنة تحتها.
من خلال تحويل الحرارة غير المرئية إلى حقيقة مرئية، نساعد الصناعات على اتخاذ قرارات أكثر ذكاءً، وحماية ما يهم أكثر، والتنقل في التعقيدات بوضوح. لقد دفع التزامنا بأن نكون صانعين لأنفسنا وأن نضع العميل أولاً زخمنا العالمي عبر الأمن، ومكافحة الحرائق، والفحص الصناعي، والرعاية الطبية، ورؤية الآلات، والمراقبة البيئية، والجوانب الرئيسية لتحقيق الحياد الكربوني.
نحن أكثر من مجرد شركة تكنولوجيا الأشعة تحت الحمراء. نحن مجتمع من الأشخاص الملتزمين ببناء مستقبل مستدام وأخلاقي ومركزي حول الإنسان. كل بكسل من الابتكار الذي ننشئه هو وعد بالحماية والتمكين والخدمة.
أسئلة متكررة
1. ما هي الحساسية الحرارية؟
الحساسية الحرارية، وتسمى أيضًا NETD (فرق درجة حرارة الضوضاء المكافئ)، هي معلمة رئيسية لتقييم كاميرات التصوير الحراري ذات الموجة المتوسطة (MWIR) والموجة الطويلة (LWIR). ترتبط مباشرة بالوضوح الذي تقيسه الكاميرا الحرارية. إنها قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها بالملي كلفن (mK). كلما كانت قيمة الحساسية الحرارية أصغر، زادت الحساسية وزادت وضوح الصورة.
2. ما هي تطبيقات التصوير الحراري؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء. تُستخدم المنتجات المطورة بناءً على هاتين التقنيتين على نطاق واسع في الأمن والمراقبة، والحمولات، والفحص الصناعي، ومكافحة الحرائق، والصيانة التنبؤية، وأنظمة مساعدة السائق المتقدمة (ADAS)، والوقاية من الأوبئة، وإنترنت الأشياء الذكي (AIoT) والمزيد.
3. ما هو كاشف MCT/HgCdTe؟
يشير MCT، ويسمى أيضًا HgCdTe، إلى تيلوريد الكادميوم والزئبق (HgCdTe) وهو مركب كيميائي من تيلوريد الكادميوم (CdTe) وتيلوريد الزئبق (HgTe) ومادة شائعة في الكاشفات الضوئية. كاشف MCT/HgCdTe هو كاشف كهروضوئي يعمل في بيئة مبردة ويمكنه اكتشاف الأشعة تحت الحمراء. إنه أكثر حساسية من المستشعرات الحرارية.
