وحدة الكاميرا الحرارية EYAS G1210LC المبردة LWIR بدقة 1280x1024 وحجم بكسل 10 ميكرومتر لسهولة التكامل
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | إياس G1210LC |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| مقاس | 148 × 59 × 82 ملم | دقة | 1280 × 1024 / 10 ميكرومتر |
|---|---|---|---|
| NETD | 35 م ك (F2) | منتصف الطول الموجي | 7.7μm ± 0.2μm ～ 9.4μm ± 0.3μm |
| صفات | التكامل السهل | يكتب | وحدات إعلانية مبردة |

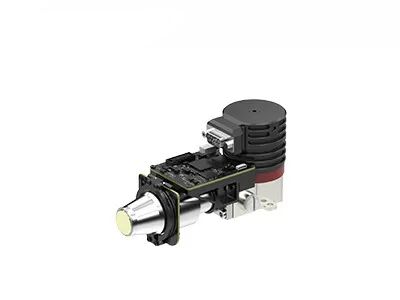

| إبراز | وحدات كاميرا مبردة 30 ميكرومتر,وحدات كاميرا مبردة بالأشعة تحت الحمراء MWIR,وحدات نواة كاميرا 320x256 |
||
منتوج وصف
EYAS G1210LC وحدة الكاميرا الحرارية LWIR المبردة 1280x1024 10μm
لمحة عامة عن المنتج
تتميز وحدات AD المبردة من سلسلة EYAS بوظيفة مكبرة مسبقة لتحويل الإشارات التناظرية من أجهزة الكشف عن الأشعة تحت الحمراء المبردة إلى مخرجات تدفق الفيديو الرقمي.متوفرة في مختلف تنسيقات الدقة ومجموعات الموجات، تتكامل وحدة EYAS G1210LC AD المبردة مع كاشف الأشعة تحت الحمراء المبرد 1280 * 1024 / 10μm LWIR مع لوحة دائرة من التناظرية إلى الرقمية.
نحن متخصصون في تصميم وتصنيع وبيع وتسويق أجهزة الكشف عن الصور الحرارية ووحدات الأشعة تحت الحمراء000 متر مربع من مساحة الغرفة النظيفة، وضمان إمدادات مستقرة من منتجات الأشعة تحت الحمراء.
الخصائص الرئيسية
- التحويل التناظري إلى الرقمي، التطور المتسارع- تستند إلى أجهزة الكشف عن الأشعة تحت الحمراء المبردة 1280x1024/10μm LWIR مع دائرة AD متكاملة لتحويل التناظرية إلى الرقمية وتصميم مضغوط مطابق لأبعاد الكاشف
- LWIR لاكتشاف مكافحة التداخل- اختراق قوي من خلال الغبار والرمل في البيئات المعقدة ، غير متأثرة بالتأثيرات من الشمس و السطح البحري ، قادرة على اكتشاف الأشياء منخفضة درجة الحرارة
- أداء ممتاز، وسهولة التكامل- واجهة Cameralink المخرجات البيانات الخام 16 بت مع التحكم في منفذ سلسلة، معدل إطار عالية قابلة للتعديل من 1 إلى 100 هرتز لالتقاط أهداف متحركة عالية السرعة
مواصفات المنتج
| النموذج | وحدة EYAS G1210LC LWIR المبردة |
|---|---|
| المؤشرات | |
| القرار | 1280*1024 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 7.7μm±0.2μm·9.4μm±0.3μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 35mK ((F2) |
| وضع العمل | |
| معدل الإطار | 1~100 هرتز، قابلة للتعديل |
| وضع العمل | لقطة، وضع ITR، وضع مكافحة الزهور، وضع Windows |
| الكهرباء | |
| واجهة خارجية قياسية | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| الفيديو الرقمي | 16 بت CameraLink (وضع CameraLink DualBase) |
| التزام خارجي | CC1: الإطار الخارجي متزامن |
| التواصل | كاميرالينك UART (المعيار الافتراضي) / RS232 (يمكن تخصيصه) معدل البود: 9600bps (تخلفي) |
| إمدادات الطاقة | لوحة إد: 5 فولت التبريد الصاخب: 24 فولت |
| الطاقة الثابتة (23 درجة مئوية) | ≤13 واط |
| وقت التبريد (23 درجة مئوية) | ≤6 دقيقة |
| الحجم (ملم) | 148*59*82 |
| الوزن (غ) | ≤680 |
| درجة حرارة العمل | -40°C~+71°C |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري EYAS G1210LC على نطاق واسع في العديد من المجالات بما في ذلك NDT ومراقبة البيئة والمراقبة بعيدة المدى والبحوث العلمية.
خط منتجاتنا
تقنيات الكشف عن الأشعة تحت الحمراء في المنزل:
- أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة
- أجهزة الكشف عن الأشعة تحت الحمراء المبردة 8 بوصة 0.5μm MCT
- أجهزة الكشف عن الأشعة تحت الحمراء المبردة T2SL 8 بوصات 0.5μm
قدرة الإنتاج والمزايا:
- 6 ملايين كاشف للأشعة تحت الحمراء تم تطويره بنفسه سنوياً
- 30منشأة لتصنيع أشباه الموصلات مساحة 000 متر مربع
- 20مساحة غرفة نظيفة تبلغ 000 متر مربع
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء يستخدم الأشعة تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأجسام. من خلال الكشف عن فروق الإشعاع بين الأجسام وبيئتها الخلفية،وكذلك الاختلافات داخل الأشياء نفسها، الصور الحرارية تحت الحمراء تظهر تقلبات الإشعاع التي تكشف خصائص المشهد.
2ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء.المنتجات التي تم تطويرها باستخدام هذه التقنيات تستخدم على نطاق واسع في المجالات التقليدية بما في ذلك الطاقة الكهربائية، الأمن والمراقبة، التصنيع الصناعي، البحوث العلمية، والعلاج الطبي.
3كيف تعمل التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، كل الأشياء ذات درجات حرارة فوق الصفر المطلق (-273 درجة مئوية) تشع الأشعة تحت الحمراء.أجهزة الكاميرا تحت الحمراء تقيس اختلاف درجة حرارة الإشعاع تحت الحمراء بين الأهداف وخلفيتها، تنتج صور مختلفة تحت الحمراء تعرف باسم الصور الحرارية.
4ما الذي تستخدم له آلة التبريد الصاخب؟
تبقي أجهزة التبريد الصاخبة أجهزة الاستشعار في درجات حرارة باردة للغاية لتمكين التصوير الحراري خلال البعثات طويلة الأجل.تتطلب العديد من التطبيقات الراقية أن تعمل أجهزة الاستشعار في درجات حرارة منخفضة للغاية لالتقاط الصورة الأمثل.
5ما هي العوامل الرئيسية لقياس جودة التبريد الصاخب؟
عمر البطارية الطويل والتشغيل الموثوق به هي المؤشرات الأساسية للجودة لبرامج التبريد الصوتي.تحقيق MTTF (متوسط الوقت إلى الفشل) من 10000 ساعة لتلبية متطلبات التشغيل على مدار الساعة
6ما هو MTTF؟
MTTF (متوسط الوقت إلى الفشل) يقيس موثوقية الجزء من خلال الإشارة إلى المدة التي تستمر فيها المكون عادة قبل الفشل والاستبدال.هذا المقياس يوفر نظرة ثاقبة على جودة وقيمة المكونات، مع مدة حياة أطول تشير إلى قيمة أكبر.
