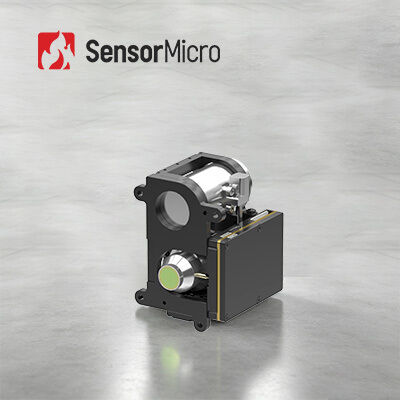

وحدة الكاميرا الحرارية المبردة للكشف عن المدى الطويل مع دقة 1280x1024 و 7μm Pixel Pitch
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1207HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| عالية الوضوح | 1280x1024 | درجة البكسل | 7 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 50 هرتز | NETD | 35 م (F4) |
| مقاس | 71 × 55 × 84 ملم | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | نواة وحدة كاشف الأشعة تحت الحمراء المبردة,نواة وحدة كاشف الأشعة تحت الحمراء بدقة 1280x1024,وحدات كاميرا مبردة بدقة 12 ميكرومتر |
||
منتوج وصف
وحدة الكاميرا الحرارية المبردة للكشف عن المدى الطويل HOT 1280x1024 7μm
لمحة عامة عن المنتج
يحتوي جوهر الكاميرا تحت الحمراء GAVIN GC1207HMG على كاشف تحت الحمراء (MWIR) مبرد في وسط الموجة 1280 × 1024 / 7.5μm درجة حرارة تشغيل عالية (HOT). بالمقارنة مع حلول MWIR التقليدية 640 × 512 / 15μm ،يقدم ثلث حجم البكسل الأصغر وأربعة أضعاف دقة أعلى، وتحسين بدرجة كبيرة دقة الفضاء وضوح الصورة.
جنبا إلى جنب مع خوارزميات معالجة الصور المتقدمة، فإنه يوفر عالية الوضوح، صور تحت الحمراء مفصلة في دقة ميجابيكسل.5μm تصميم البكسل الصغير يدعم أطوال محورية أقصر وتصاميم نظام بصري أكثر تكثيفًا مع نفس مجال الرؤيةجنبا إلى جنب مع تكنولوجيا HOT ، يظهر المنتج مزايا SWaP (الحجم والوزن والقوة) كبيرة ،مما يجعلها مناسبة بشكل خاص للكشف بعيد المدى عالي الدقة والمنصات ذات المساحة المحدودة.
الخصائص الرئيسية
- دقة ميكابيكسل، حجم بيكسل صغير جداً:دقة 1280 × 1024 مع خوارزميات الصورة الجيل التالي بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتعزيز حافة EE ، وتقديم الصور الحرارية الميكابيكسل مباشرة. مع نفس FOV ، 7.5μm حجم البكسل الصغير يدعم أطوال محورية أقصر وتصاميم نظام بصري أكثر تكثيفا، وتعزيز مرونة الاندماج.
- تكنولوجيا HOT، تحسين SWaP النهائي:يدعم درجة حرارة تشغيل عالية تصل إلى 150 كيلوغرام، مع وقت تبريد ≤4 دقيقة. الحجم المدمج من 71 × 55 × 84 ملم فقط والوزن الخفيف في 360 غرام.
- واجهات غنية، وسهولة التكامل:واجهات صور متعددة: CameraLink / USB 3.0 / GigE / HDMI / SDI / MIPI / Fiber. مخرج مرن لبيانات الصورة RAW / YUV.
مواصفات المنتج
| النموذج | (جافين) GC1207HMG |
|---|---|
| القرار | 1280×1024 |
| حجم البيكسل | 7.5μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 35mk ((F4) |
| معدل الإطار | 50 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الفيديو الرقمي | المعيار: DVP الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤8W |
| وقت التبريد ((23°C) | ≤4 دقيقة |
| الحجم ((ملم) | 71×55×84 |
| الوزن ((g) | ≤360 |
| درجة حرارة العمل | -40°C~+71°C |
| خيارات العدسات البصرية | التركيز الثابت: 25mm/F2 تكبير مستمر: 15~300mm/F4 23~450mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN GC1207HMG على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية ، وغيرها.
الخدمة الموحدة
- وثائق كاملة:كتيبات المنتج ودلائل الإعداد ومراجع الاختيار لتنفيذ سلس
- مساعدة التطوير والاختبار:الاختبار المتكامل للعينات وتقييم الأداء والتحقق من المعلمات
- مجموعة أدوات المطورين المتقدمة:أدوات SDK و API و خوارزميات و أدوات تحديد الأخطاء للتكامل العميق
- الدعم الفني عن بعد:دعم 24/7 مع استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة
- الضمان:قطع الغيار الأصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل
الأسئلة الشائعة
لماذا تستخدم آلة التبريد؟
المبردات الصوتية هي آلات تبقي أجهزة الاستشعار باردة جداً بحيث يمكن التقاط الصور الحرارية في البعثات الطويلة الأجلالحساسات التي تلتقط الصور تتطلب درجات حرارة منخفضة للغاية.
ما هي العوامل الرئيسية لقياس جودة الكريوكولر؟
عمر البطارية الطويل والتشغيل الموثوق به هي العوامل الرئيسية لقياس جودة التبريد الصاخب. يحتوي التبريد الصاخب GSTiR على نطاق واسع من درجات الحرارة التشغيلية وموثوقية ممتازة.وقد بلغ معدل الوقت المتوسط للفشل إلى 10،000 ساعة، والتي تلبي متطلبات تشغيل 24 * 7 بدء.
ما هو MTTF؟
MTTF (متوسط الوقت إلى الفشل) يقيس موثوقية الجزء. إنه يظهر لك كم من الوقت في المتوسط يدوم الجزء قبل أن ينكسر ويجب عليك استبداله. على المستوى الأساسي،يخبرك عن جودة الأجزاء التي تشتريهاكلما استمروا لفترة أطول، كلما زادت القيمة التي تحصل عليها منهم.
