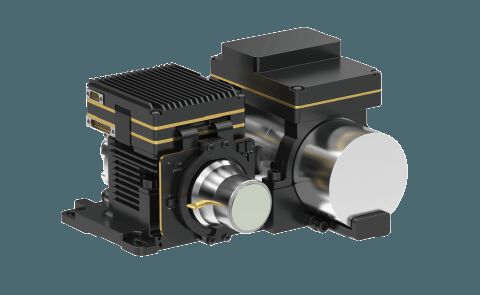

320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection

  • 320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل غاز 330
الحد الأدنى لكمية 1 قطعة
الأسعار negotiable
شروط الدفع الاعتماد المستندي، تي/تي

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
دقة 320 × 256/30 ميكرومتر النطاق الطيفي 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر
NETD ≤15mK معدل الإطارات 30 هرتز
حجم المنتج 155x67x80 ملم وزن المنتج ≤ 900 جرام
إبراز

وحدة الكاميرا تحت الحمراء المبردة 30μm,320x256 وحدة الكاميرا تحت الحمراء المبردة

,

320x256 Cooled Infrared Camera Module
اترك رسالة
منتوج وصف
GAS330 لكشف تسرب الغاز


وحدة كاميرا الأشعة تحت الحمراء المبردة GAS330 بدقة 320x256 / 30μm لكشف تسرب الغاز بدون تلامس


وصف المنتج


GAS330 عبارة عن وحدة تصوير حراري بالأشعة تحت الحمراء مبردة مصممة خصيصًا لكشف تسرب الغاز. تستخدم كاشف أشعة تحت حمراء MWIR مبرد بدقة 320x256 / 30μm. تستخدم تقنية تصفية الطول الموجي الطيفي لتصور المركبات العضوية المتطايرة (VOCs) غير المرئية والتي لا يمكن رؤيتها بالعين المجردة.


كاميرا كشف تسرب الغاز بالأشعة تحت الحمراء GAS330 مخصصة للكشف عن الانبعاثات الهاربة الدقيقة للغازات الصناعية. حساسيتها العالية مناسبة لمشهد الكشف بتركيز منخفض للغاز ومعدل تدفق غاز بطيء. يمكن للمفتشين العثور على الغاز الذي يلوث البيئة أو يضر بأصول الأفراد، وتجنب فقدان الغاز المربح في الوقت المناسب.


يساعد القياس في الوقت الفعلي بدون تلامس أيضًا المفتشين على اكتشاف تسرب الغاز في المناطق الخطرة أو المناطق التي يصعب الوصول إليها، وذلك لضمان سلامة موظفي التفتيش. لديها قيمة تطبيق كبيرة في إنتاج السلامة والإشراف على حماية البيئة وتوفير التكاليف.


الميزات الرئيسية


- الدقة: 320x256

- درجة البكسل: 30µm

- NETD≤15mK، حساسية عالية

- الاستجابة الطيفية: 3.2µm±0.1µm~3.5µm±0.1µm

- طول الموجة قابل للتخصيص بناءً على متطلبات مختلفة

- تتكامل بسهولة مع واجهة DVP/CameraLink


مواصفات المنتج


الموديل GAS330
أداء كاشف الأشعة تحت الحمراء
الدقة 320x256
درجة البكسل 30μm
المبرد RS058
النطاق الطيفي 3.2µm±0.1µm~3.5µm±0.1µm MW
وقت التبريد (20 درجة مئوية) ≤8min
NETD (20 درجة مئوية) ≤15mK
معالجة الصور
معدل الإطارات 30 هرتز
وضع التعتيم خطي/رسم بياني/مختلط
التكبير الرقمي ×1/×2/×4
اتجاه الصورة أفقيًا/رأسيًا/قطريًا
خوارزمية الصورة NUC/AGC/IDE
المواصفات الكهربائية
الواجهة الخارجية القياسية J30JZ 25pin
فيديو تناظري PAL
فيديو رقمي 16 بت RAW/YUV: 16 بت DVP/Cameralink Output
المزامنة الخارجية مزامنة خارجية للإطار: مستوى RS422
الاتصال RS422، 115200bps
مزود الطاقة 20~28VDC
استهلاك الطاقة المستقر 12 واط
الأبعاد (مم) 155×67×80
الوزن ≤900g
درجة حرارة التشغيل -40 درجة مئوية ~ +60 درجة مئوية
مقدار الاهتزاز الاهتزاز: GJB مركبة عالية السرعة
الصدمة: موجة نصف جيبية، 40 جرام 11 مللي ثانية، 3 محاور 6 اتجاهات 3 مرات لكل منها
العدسة البصرية
العدسة الاختيارية تكبير ثابت: 23 مم/F1.5؛ 55 مم/F1.5


التطبيقات الصناعية


تُستخدم كاميرا التصوير الحراري لكشف تسرب الغاز GAS330 لتصور المركبات العضوية المتطايرة (VOCs) غير المرئية واكتشاف تسرب الغاز مثل: الميثان والإيثان والبروبان والبيوتان والبنتان والهكسان والهبتان والأوكتان والإيثيلين والبروبيلين والأيزوبرين والميثانول والإيثانول والبيوتانون والبنزين والتولوين والزيلين والإيثيل بنزين وما إلى ذلك.


خط إنتاجنا


320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection 0


الأسئلة الشائعة


1. مزايا التصوير البصري للغاز

توفير الوقت والكفاءة: دعم الكشف على نطاق واسع في الوقت الفعلي، وتحديد موقع التسرب بسرعة، وعدم الحاجة إلى مقاطعة الإنتاج.
الكشف عن بعد: بعيدًا عن المناطق الخطرة والمعقدة، واختبار غير تلامسي غير مدمر، دون مصدر إشعاع إضافي
سهولة التحليل: تصوير بديهي، تخزين فوري، تحليل مريح
فحص متعدد الوظائف: يمكن اكتشاف مجموعة متنوعة من الغازات، مع وظيفة قياس درجة الحرارة عن بعد ممتازة

2．مبدأ عمل التصوير البصري للغاز

التصوير البصري للغاز هو نوع من تقنيات الأشعة تحت الحمراء التي يمكنها رؤية الغازات الصناعية غير المرئية.

بعد امتصاص الإشعاع تحت الأحمر بأطوال موجية محددة، سيحدث فرق في الإشعاع تحت الأحمر بين الغاز والخلفية.

يتلقى كاشف الأشعة تحت الحمراء لكشف تسرب الغاز مع مرشح ضيق النطاق المدمج فقط نطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الأشعة تحت الحمراء للغاز، ويمكنه تحويل الغاز إلى صور أشعة تحت حمراء مرئية من خلال فرق الإشعاع بين الغاز والخلفية.

3. الحساسية الحرارية


يضمن NETD الأصغر كشفًا أكثر حساسية. توفر كاشفات الأشعة تحت الحمراء ووحدات التصوير الحراري خوارزمية تحسين الغاز للكشف عن التسرب الأكثر دقة.
