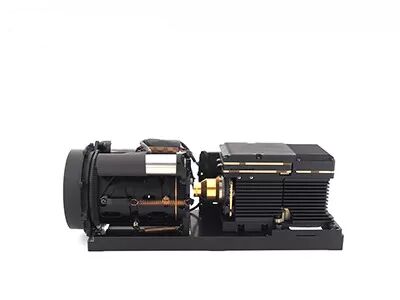

كاميرا تصوير الغاز البصري MWIR المبردة RS058 لتصور المركبات العضوية المتطايرة غير المرئية
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | غاز 330 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| وظيفة | كشف تسرب الغاز | مبرد تبريد | RS058 |
|---|---|---|---|
| قرار الكاشف | 320 × 256 | حجم البكسل | 30 ميكرومتر |
| NETD | ≤15mK | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
| إبراز | كاميرا RS058 MWIR المبردة,كاميرا VOCs غير مرئية MWIR مبردة |
||
منتوج وصف
كاميرا تصوير الغاز البصري المبردة بواسطة MWIR RS058 لرؤية المركبات العضوية المتطايرة غير المرئية
وحدة الأشعة تحت الحمراء المبردة GAS330
320x256 / 30μm MWIR كاميرا التصوير الضوئي المبرد للغازات لرؤية تسربات الغاز
وصف المنتج
مع دائرة معالجة إشارات عالية الأداء وخوارزمية معالجة الصور المتقدمةتم تطوير وحدة الحرارة المبردة GAS330 للكشف عن تسرب الغاز على أساس كاشف الأشعة تحت الحمراء المبرد في منتصف الموجة HgCdTeباستخدام تكنولوجيا التصوير الحراري بالأشعة تحت الحمراء، يمكن لـ GAS330 تصوير غازات المواد العضوية المتطايرة (المركبات العضوية المتطايرة) التي لا يمكن رؤيتها بالعين المجردة.فمن الفعال للكشف عن تسرب الكوكيزات المتطايرة في عملية الإنتاج والنقل من مؤسسات البتروكيماويات، ولها قيمة تطبيق كبيرة في إنتاج السلامة، والإشراف على حماية البيئة، وتوفير التكاليف.
الخصائص الرئيسية
الكشف عن الحساسية العالية
• كاشف الأشعة تحت الحمراء عالي الحساسية، NETD≤15mK
• كفاءة كافية في تطبيق تركيز غاز منخفض وتدفق الغاز البطيء
• الكشف عن الكائنات العضوية المتطايرة على مسافة طويلة بدون اتصال الغاز يشمل الألكانات والألكينات والكحولات والبنزينات والكيتونات الخ.
أداء متفوق
• خوارزمية معالجة الصور المهنية للكشف عن الغاز
• عدسات مختلفة، المزيد من FOV ومشاهد متاحة
التكامل السهل
• واجهة تصدير الصور Cameralink/DVP/USB/GIG-E للتكامل السريع في أجهزة التصوير الحراري
مواصفات المنتج
| النموذج | GAS330 |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 320×256 |
| مساحة البكسل | 30 ميكرومتر |
| جهاز التبريد | RS058 |
| النطاق الطيفي | 3.2μm±0.1μm~3.5μm±0.1μm MW |
| وقت التبريد (20 درجة مئوية) | ≤8 دقيقة |
| NETD (20°C) | ≤15mK |
| معالجة الصور | |
| معدل الإطار | 30 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | ×1/×2/×4 |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | J30JZ 25pin |
| الفيديو التناظري | PAL |
| الفيديو الرقمي | 16 بت RAW/YUV: 16 بت DVP/Cameralink Output |
| التزام خارجي | الاصطناع الخارجي للإطار: مستوى RS422 |
| التواصل | RS422، 115200bps |
| إمدادات الطاقة | 20 ~ 28VDC |
| استهلاك الطاقة المستقر | 12 واط |
| الأبعاد (ملم) | 155×67×80 |
| الوزن | ≤ 900 غرام |
| درجة حرارة العملية | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
| العدسات البصرية | |
| العدسة الاختيارية | زوم ثابت: 23 ملم/ف1.5؛ 55mm/F1.5 |
التطبيقات الصناعية
تستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز GAS330 للتصور المظاهر المختلفة (المركبات العضوية المتطايرة) واكتشاف تسرب الغازات مثل: الميثان، الإيثان، البوبان، البوتان،البنتانهيكسان، هبتان، أوكتان، إيثيلين، بروبيلين، إيزوبرين، الميثانول، الإيثانول، البوتانون، البنزين، التولين، الكسيلين، الإيثيلبنزين الخ
المعارض
الأسئلة الشائعة
1مزايا التصوير الضوئي للغاز
توفير الوقت وكفاءة: دعم الكشف على نطاق واسع في الوقت الفعلي ، وتحديد موقع التسرب السريع ، لا حاجة لقطع الإنتاج.
الكشف عن المدى الطويل: بعيدًا عن المناطق الخطرة والمعقدة، اختبار غير دمر دون اتصال، بدون مصدر إضافي للإشعاع
سهولة التحليل: تصوير بديهي، تخزين فوري، تحليل مريح
فحص متعدد الوظائف: يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة قياس درجة الحرارة عن بعد ممتازة
2مبدأ عمل التصوير الضوئي للغاز
التصوير الضوئي للغاز هو نوع من تقنية الأشعة تحت الحمراء التي يمكن أن ترى الغازات الصناعية غير المرئية.
بعد امتصاص الأشعة تحت الحمراء في أطوال موجة محددة، فإن الإشعاع تحت الحمراء سيؤدي إلى فرق بين الغاز والخلفية.
كاشف الأشعة تحت الحمراء للكشف عن تسرب الغاز مع مرشح النطاق الضيق المدمج ، يستقبل فقط النطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الأشعة تحت الحمراء للغاز ،ويمكن تحويل الغاز إلى صور تحت الحمراء المرئية من خلال الفرق في الإشعاع بين الغاز والخلفية.
