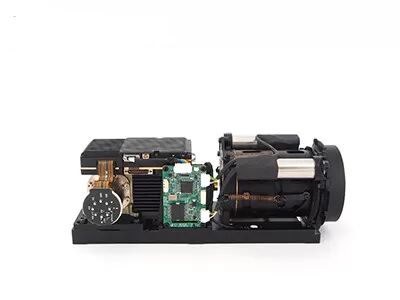

وحدة حرارية مبردة MCT MWIR 15μm 640x512 للحمولة الصافية متعددة المستشعرات
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xبحجم | 125x92x67 ملم | وزن | ≤650 جرام |
---|---|---|---|
القرار | 640 × 512/15 ميكرومتر | NETD | ≤20mK |
النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | معدل الإطار | 50 هرتز / 100 هرتز |
تسليط الضوء | الوحدة الحرارية المبردة MWIR 15um,640x512 MCT وحدة حرارية مبردة |
وحدة حرارية مبردة 640x512 / 15μm MCT MWIR لـ الحمولة متعددة المستشعرات
GAVIN615B عبارة عن وحدة تصوير حراري متوسطة الموجة مبردة تم تطويرها بواسطة Global Sensor Technology (GST).وهو يتألف من كاشف HgCdTe MWIR IR بحجم 640 × 512/15 ميكرومتر مع مبرد تجميد RS046 ، كما أن الأجهزة الإلكترونية وخوارزميات معالجة الصور المختلفة مدمجة بالفعل لتقديم صور حرارية حادة وواضحة.
تم تكوين GAVIN615B مع المبرد RS046 ، وهو صغير الحجم للغاية ، حيث يبلغ أبعاده 125 × 92 × 67 ملم ويزن أقل من 650 جرامًا.استهلاك الطاقة المستقر يصل إلى 12 واط.مع واجهة cameralink القياسية الصناعية ، يمكن للكاميرا التي تعمل بالأشعة تحت الحمراء أو تكامل النظام تصميم أو دمج الكاميرا الكاملة الخاصة بهم بسهولة بناءً على وحدة التصوير الحراري GAVIN615B.
- حساسية عالية ، NETD≤20mK
- كشف بعيد المدى
- معدل إطار قابل للتعديل
- سهولة الدمج في النظام
نموذج | غافين 615 ب |
أداء كاشف الأشعة تحت الحمراء | |
القرار | 640 × 512 |
مساحة وحدة الصورة | 15 ميكرومتر |
المبرد | RS046 |
النطاق الطيفي | 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط |
وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
NETD (20 درجة مئوية) | ≤20mK |
معالجة الصورة | |
معدل الإطار | 50 هرتز / 100 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
الاتصالات | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 12 واط |
الأبعاد (مم) | 125 × 92 × 67 |
وزن | ≤650 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير المستمر 60 ~ 240 ملم / F4 15 ~ 300 ملم / F4 21 ~ 420 ملم / F4 35 ~ 690 ملم / F4.0 |
تستخدم وحدة الكاميرا الحرارية بالأشعة تحت الحمراء GAVIN615B على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
1. مزايا التصوير الضوئي للغاز
توفير الوقت والفعالية: دعم الكشف في الوقت الفعلي على نطاق واسع ، وموقع التسرب السريع ، وعدم الحاجة إلى مقاطعة الإنتاج.
الكشف بعيد المدى: بعيدًا عن المناطق الخطرة والمعقدة ، اختبار عدم التلامس غير المدمر ، بدون مصدر إشعاع إضافي
سهل التحليل: تصوير بديهي ، تخزين فوري ، تحليل مريح
فحص متعدد الوظائف: يمكن الكشف عن مجموعة متنوعة من الغازات ، مع وظيفة ممتازة لقياس درجة الحرارة عن بعد
2. مبدأ العمل للتصوير الغازي البصري
التصوير الضوئي للغاز هو نوع من تقنية الأشعة تحت الحمراء التي يمكنها رؤية الغازات الصناعية غير المرئية.
بعد امتصاص الأشعة تحت الحمراء بأطوال موجية محددة ، سوف يتسبب اختلاف الأشعة تحت الحمراء بين الغاز والخلفية.
لا يتلقى كاشف الأشعة تحت الحمراء للكشف عن تسرب الغاز مع مرشح النطاق الضيق المدمج إلا نطاق الأشعة تحت الحمراء بالقرب من ذروة امتصاص الغاز بالأشعة تحت الحمراء ، ويمكنه تحويل الغاز إلى صور الأشعة تحت الحمراء المرئية من خلال اختلاف الإشعاع بين الغاز والخلفية.
