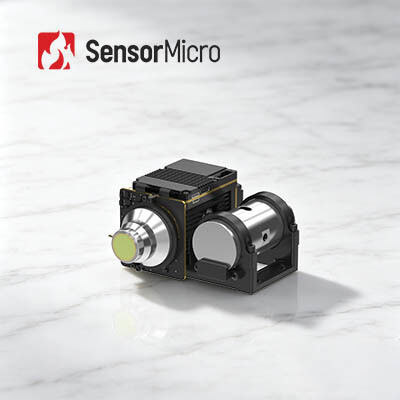

جوهر الكاميرا تحت الحمراء المبردة مع دقة 1280x1024 و 10μm Pixel Pitch مع تقنية HOT
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1210HMF |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | درجة البكسل | 10 ميكرومتر |
|---|---|---|---|
| NETD | 20mK(F2); 25 م ك (F4) | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| مزود الطاقة | 12 فولت ± 1 فولت | معدل الإطار | 50 هرتز |
| إبراز | كاميرا تحت شعاعي باردة 12um,EYAS1212 قاعدة الكاميرا الأشعة تحت البنفسجية |
||
منتوج وصف
كاميرا تحت الحمراء الساخنة المبردة GAVIN GC1210HMF Mega Pixel 1280x1024/10μm
لمحة عامة عن المنتج
GAVIN GC1210HMF هي وحدة كاميرا تحت الحمراء عالية الدقة مبنية على 1280x1024 صيغ 10μm pitch IR FPA.يحتوي جوهر الكاميرا تحت الحمراء GAVIN GC1210HMF على كاشف 1280 × 1024 / 10μm عالية درجة حرارة التشغيل (HOT) وسط الموجة تحت الحمراء (MWIR)بالمقارنة مع حلول MWIR التقليدية 640 × 512 / 15μm ، فإنه يوفر ثلث مساحة أقل من البكسلات ومجموعة دقة أعلى أربعة أضعاف ، مما يعزز بشكل كبير دقة الفضاء وضوح الصورة.جنبا إلى جنب مع خوارزميات معالجة الصور المتقدمة، فإنه يوفر عالية الوضوح، صورة تحت الحمراء دقيقة التفصيل في دقة ميجابيكسل.
الخصائص الرئيسية
- تصوير ميكابيكسل، جودة متفوقة- تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبرد بواسطة MWIR 1280 × 1024 / 10μm HOT ، يوفر دقة عالية وجودة صورة حساسة.الحد من الضوضاء 2D / 3D، وتعزيز حافة EE لتصوير أكثر وضوحا.
- تكنولوجيا HOT لتحسين SWaP النهائي- يدعم التشغيل في درجة حرارة عالية عند 150K، مع وقت تبريد ≤4min. الأبعاد المدمجة حتى 101 × 101 × 54mm، خفيفة الوزن في 570g فقط.
- واجهات غنية، وسهولة التكامل- يدعم مخرجات فيديو كاميرالينك/USB3.0/GigE/HDMI/SDI/MIPI/الألياف البصرية.
مواصفات المنتج
| النموذج | (جافين) ، (جيفين) ، (جيفين) |
|---|---|
| القرار | 1280×1024 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F2) 25mK ((F4) |
| معدل الإطار | 50 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الفيديو الرقمي | المعيار: DVP الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤8W |
| وقت التبريد ((23°C) | ≤4 دقيقة |
| الحجم ((ملم) | 101×101×54 |
| الوزن ((g) | ≤570 |
| درجة حرارة العمل | -40°C~+71°C |
| العدسات البصرية | التركيز الثابت: 15mm/F2 التكبير المستمر: 15~300mm/F4 30~500mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري GAVIN GC1210HMF على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية وما إلى ذلك.
مزايا محفظة المنتجات
- محفظة منتجات متنوعة- مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف عن الأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.
- مجموعة متنوعة من المنتجات- توفر مجموعة متعددة من الدقة وحجم البكسلات ومجموعات من النطاقات الموجية وخيارات العدسات مرونة أكبر لتطبيقات متنوعة.
- أداء ممتاز- صور واضحة، حجم صغير، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية - مصممة للقيام تحت مجموعة واسعة من التحديات البيئية.
- التكامل السهل- خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات تطبيق متعددة.
الأسئلة الشائعة
مزايا التصوير الضوئي للغاز
- توفير الوقت والكفاءة- دعم الكشف على نطاق واسع في الوقت الحقيقي، موقع تسرب سريع، لا حاجة لقطع الإنتاج.
- الكشف عن المدى الطويل- بعيدا عن المناطق الخطرة والمعقدة، اختبار غير اتصال غير مدمر، دون مصدر إضافي للإشعاع.
- من السهل تحليلها-تصوير بديهي، تخزين فوري، تحليل مريح
- التفتيش متعدد الوظائف- يمكن الكشف عن مجموعة متنوعة من الغازات، مع وظيفة قياس درجة الحرارة عن بعد ممتازة.
مبدأ عمل التصوير الضوئي للغاز
التصوير الضوئي للغازات هو نوع من تكنولوجيا الأشعة تحت الحمراء التي يمكن أن ترى الغازات الصناعية غير المرئية بعد امتصاص إشعاع الأشعة تحت الحمراء في أطوال موجة محددةسوف يسبب الفرق في الأشعة تحت الحمراء بين الغاز والخلفيةجهاز الكشف عن تسرب الغاز بالأشعة تحت الحمراء مع مرشح النطاق الضيق المدمج يستقبل فقط النطاق تحت الحمراء بالقرب من ذروة امتصاص الغاز بالأشعة تحت الحمراءويمكن تحويل الغاز إلى صور تحت الحمراء المرئية من خلال الفرق في الإشعاع بين الغاز والخلفية.
SensorMicro هي شركة مورّدة لأجهزة الكشف عن الأشعة تحت الحمراء وأجهزة استشعار الكاميرات الحرارية. لدينا سنوات عديدة من الخبرة في صناعات التصوير الحراري الأشعة تحت الحمراء.لدينا فريق خدمة ما بعد البيع المهنية لتزويد العملاء بالرد المهني. لأي أسئلة أو مشاكل، يرجى الاتصال بنا في أي وقت، ونحن سوف تكون في المرة الأولى بالنسبة لك للرد.
