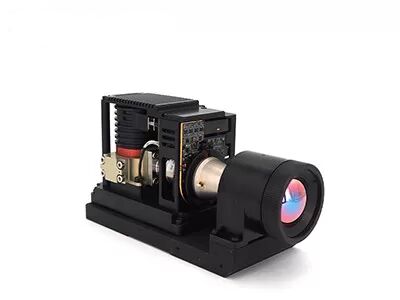

وحدة كاشف الأشعة تحت الحمراء المبردة Core 1280x1024 12μM للمراقبة طويلة المدى
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | غافين 1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| عالي الوضوح | 1280 × 1024 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| معدل الإطارات | 50 هرتز / 100 هرتز | NETD | ≤20mk |
| مقاس | 165x86x107 ملم | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط |
| إبراز | 1280 × 1024 وحدة الكاشف الأساسية,وحدة كاشف الأشعة تحت الحمراء المبردة 12uM |
||
منتوج وصف
(ميكابيكسل) (غافين1212 كاميرا)
وحدة كشف الأشعة فوق البنفسجية المبردة 1280x1024 12μM لمراقبة المدى الطويل
وصف المنتج
تتضمن وحدة الكاميرا الحرارية ذات الدقة العالية GAVIN1212 جهاز كشف MWIR 1280x1024/12μm كبير.يتم تضمين خوارزميات معالجة الصور المختلفة في إلكترونيات GAVIN1212 لإخراج صور تحت الحمراء الواضحة في الظلام الكلي أو ظروف الطقس السيئةيمكنه الكشف عن المخاطر والتهديدات على مسافة طويلة مع تقديم المزيد من تفاصيل الهدف على مسافة قصيرة.
مع مجموعة كبيرة من دقة 1280 × 1024 يمكن أن تحقق مجال عرض أوسع وتوفير المزيد من تفاصيل الصورة.يقدم حجم البكسل المقلص 12μm دقة فضائية أفضل ويتطابق مع تركيز العدسة البصرية الأقصر لتحقيق نفس مهمة النطاقإنه الاختيار المثالي لمكامل أنظمة EO-IR لتصميم حمولتها المنفعة لتطبيقات المحمولة جواً أو محمولة بالسفن.
الخصائص الرئيسية
صور ميغا بيكسل
• 1280 × 1024 دقة عالية لمتوسط عرض أوسع ومسافة أطول
• حجم البكسل 12μm لتحسين الدقة المكانية
الجودة الواضحة
• توحيد جيد، معدل بكسل فعال> 99.5٪
• حساسية عالية، NETD≤20mK
الاندماج السريع
• دعم واجهة كاميرالينك، إصدار بيانات الصورة RAW/YUV
• تشكيلات بصرية مختلفة لزيادة مستمرة اختيارية
مواصفات المنتج
| النموذج | (غافين) 1212 |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 1280×1024 |
| مساحة البكسل | 12μm |
| جهاز التبريد | RS058F |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وقت التبريد ((20°C) | ≤8 دقيقة |
| NETD (20°C) | ≤20mK |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/100 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | ×1/×2/×4 |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | J30JZ 25pin؛ واجهة خروج خاصة HDMI |
| الفيديو التناظري | / |
| الفيديو الرقمي | مخرج HDMI: YUV مخرج كاميرالينك: 16 بت RAW/YUV |
| التزام خارجي |
الإطار التزام خارجي: RS422 |
| التواصل | RS422، 115200bps |
| إمدادات الطاقة | 24 فولت ± 1 فولت |
| استهلاك الطاقة المستقر | 16 واط |
| الأبعاد (ملم) | 165x86x107 |
| الوزن | ≤ 1600 غرام |
| درجة حرارة العملية | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
| العدسات البصرية | |
| العدسة الاختيارية | زيادة مستمرة: 37.5 ~ 750mm / F4 زوم ثابت: 19mm/F2، 40mm/F2، 240mm/F2 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN1212 على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.
طريقة خدمتنا
ما قبل البيع
تحليل المتطلبات
تقييم السيناريو
اختيار المنتج
حلول مخصصة
النشر
تسليم سريع
تكامل النظام واختباره
التدريب التقني
إرشادات التطبيق
خدمة ما بعد البيع
التشخيص عن بعد
خدمة الضمان
تحديثات البرامج الثابتة
الصيانة التقنية
الأسئلة الشائعة
1تطبيق جهاز كشف الأشعة تحت الحمراء المبردة بالألوان المزدوجة LWIR، MWIR/LWIR
في تكنولوجيا التصوير الحراري بالأشعة تحت الحمراء ، أجهزة الكشف الحراري ذات الموجات الطويلة لديها اختراق قوي من خلال الغلاف الجوي المتربة ، ولا تتعرض لتأثيرات اللمعان الشمسي وانعكاسات الضوء.يمكن الحصول على جودة صورة ممتازة في مختلف البيئات المعقدة، مثل قيادة المركبات في الغلاف الجوي المتربة، والسفن تبحر على الماء مع الضوء العاكس والطائرات تحلق من خلال السحابة.
كاشف الأشعة تحت الحمراء المبرد باللونين يجمع بين مزايا الكشف عن الموجات المتوسطة والموجات الطويلة في مجموعة واحدة من كاشف الأشعة تحت الحمراء المبرد،والتي يمكن أن تؤدي في وقت واحد تصوير عالي الأداء في نطاقات الموجات المزدوجةويمكن استخدامه للكشف عن الخلفيات المعقدة ومراقبة الأهداف التي تتحرك بسرعة عالية.
