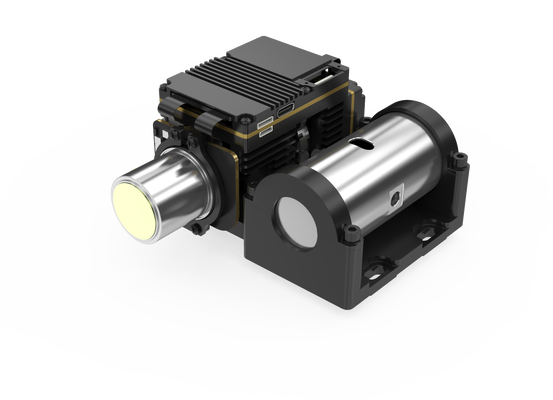

وحدة كاميرا MCT MWIR بـ 15 ميكرومتر 640x512 مع كاشف الأشعة تحت الحمراء المبرد

  • 15μm 640x512 Cooled IR Detector Integration MCT MWIR Camera Module
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل إياس G615MA
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 640x512/15 ميكرومتر NETD 16mK(F2); 18 م ك (F4)
المدى الطيفي 3.7 ~ 4.8 ميكرومتر معدل الإطار 1 ~ 120 هرتز، قابل للتعديل
قوة ثابتة (23 درجة مئوية) ≤8.5W وقت التبريد (23 درجة مئوية) ≥6min30s
إبراز

640x512 كاشف الأشعة تحت الحمراء المبرد

,

كاشف الأشعة تحت الحمراء المبرد 17mK

,

وحدة الكاميرا 5V MWIR
اترك رسالة
منتوج وصف

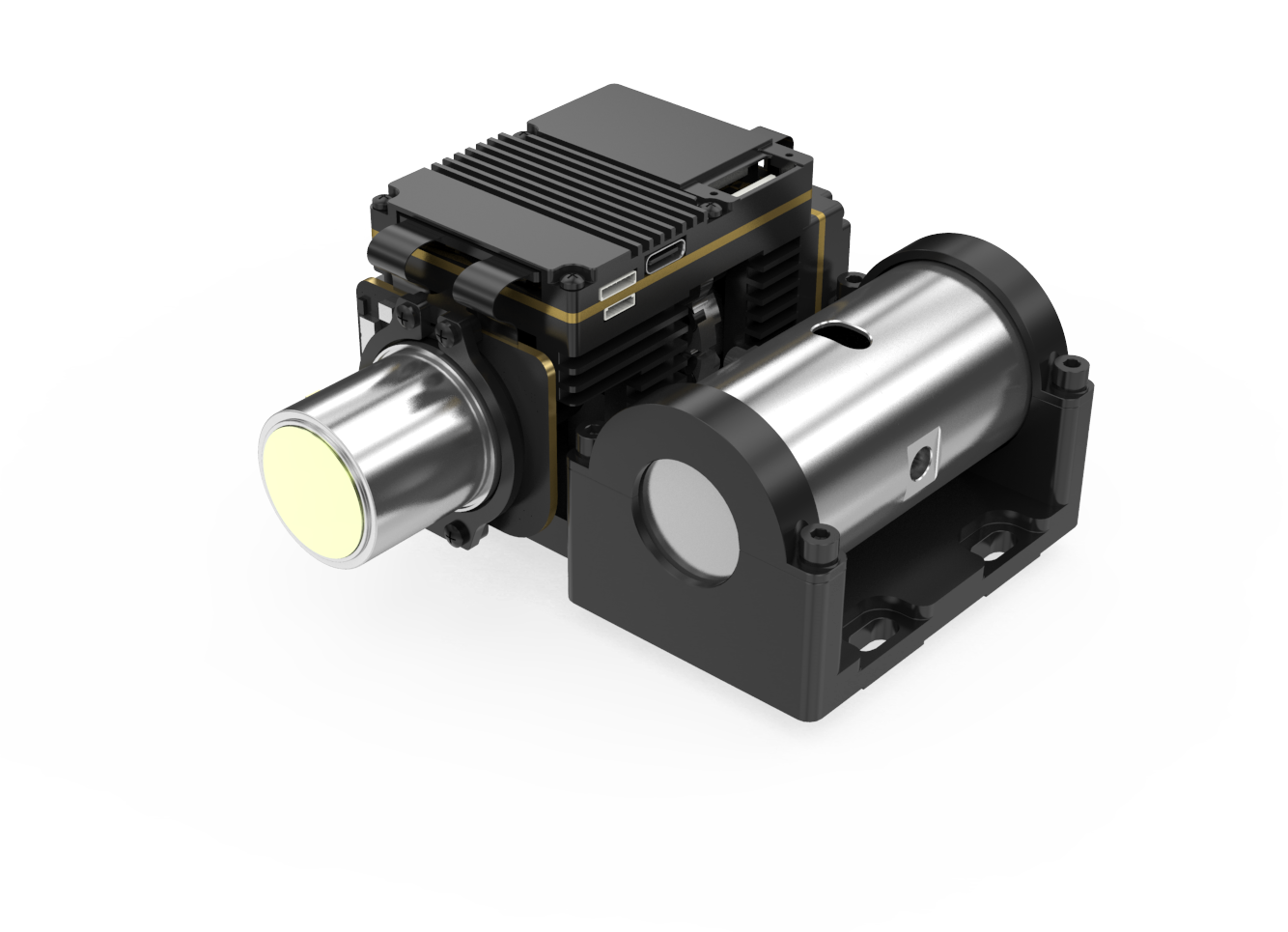

وحدة كاميرا الأشعة تحت الحمراء المبردة MCT MWIR بدقة 15 ميكرومتر 640x512
نظرة عامة على المنتج

يمثل EYAS G615MA مسرعًا لتكامل كاشف الأشعة تحت الحمراء المبرد MCT MWIR بدقة 640x512 / 15 ميكرومتر، مصمم لتبسيط عمليات التطوير والاختبار لعملاء OEM.

تشتمل وحدات AD المبردة من سلسلة EYAS على وظائف مضخم مسبق لتحويل الإشارات التناظرية من كواشف الأشعة تحت الحمراء المبردة إلى مخرجات تدفق فيديو رقمي. يتوفر EYAS G615MA بتنسيقات دقة مختلفة ونطاقات موجية، ويدمج بشكل خاص كاشفًا مبردًا MWIR بدقة 640x512/15 ميكرومتر مع تقنية المبرد RS058.

تحقق وحدة التصوير الحراري هذه معدلات إطارات تصل إلى 120 هرتز وتدعم أوضاع تشغيل متعددة بما في ذلك اللقطة، ITR/IWR، النوافذ، ومكافحة التوهج. يتيح لوح التقارب المدمج اختبار قبول سريع وتطوير ثانوي مسرع، مما يقلل بشكل كبير من أوقات التطوير للوحدات والمنتجات الكاملة القائمة على كواشف الأشعة تحت الحمراء المبردة.

الميزات الرئيسية
  • تحويل تناظري إلى رقمي، تطوير مسرع- يعتمد على كواشف الأشعة تحت الحمراء المبردة MWIR بدقة 640x512 مع دائرة AD مدمجة للتحويل التناظري إلى رقمي وتصميم مدمج متسق الأبعاد
  • الأشعة تحت الحمراء المبردة متوسطة الموجة لتعدد الاستخدامات العالي- تقنية تبريد متوسطة الموجة مع اتساق ممتاز وإمداد مستقر، تتميز بدقة سائدة لتكيف واسع
  • أداء ممتاز، تكامل سهل- واجهة Cameralink تخرج بيانات خام 16 بت مع تحكم بمنفذ تسلسلي، معدل إطارات مرتفع قابل للتعديل من 1 إلى 120 هرتز لالتقاط الأهداف سريعة الحركة
مواصفات المنتج
الموديل EYAS G615MA
المؤشرات
الدقة 640*512
حجم البكسل 15 ميكرومتر
الاستجابة الطيفية 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر
NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) 16mK(F2)؛ 18mK(F4)
وضع التشغيل
معدل الإطارات 1~120 هرتز، قابل للتعديل
وضع التشغيل لقطة، أوضاع تكامل ITR/IWR، مكافحة التوهج، وضع النوافذ
كهربائي
واجهة خارجية قياسية 60 دبوس: 37201-SM060-032W1R01
5 دبوس: A1257WR-S-5P-LCP
فيديو رقمي 16 بت CameraLink (وضع CameraLink الأساسي)
مزامنة خارجية CC1: مزامنة إطار خارجية
الاتصالات CameraLink UART (افتراضي) / RS232 (قابل للتخصيص)
معدل الباود: 9600 بت في الثانية (افتراضي)
مزود الطاقة لوحة AD: 5 فولت
المبرد: 24 فولت
طاقة ثابتة (23 درجة مئوية) ≤8.5 واط
وقت التبريد (23 درجة مئوية) ≤6 دقائق و 30 ثانية
الحجم (مم) 142*59*78
الوزن (جم) ≤650
درجة حرارة التشغيل -40 درجة مئوية ~ +71 درجة مئوية
التطبيقات الصناعية

تجد وحدة التصوير الحراري EYAS G615MA تطبيقًا واسعًا في قطاعات متعددة بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، وتطبيقات الفحص الصناعي المختلفة.

أسئلة متكررة
1. كيف تختار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد الاختيار على احتياجات المنتج والتطبيقات الفعلية، مع كون السعر عاملًا مهمًا في الاعتبار. بالنسبة للتطبيقات التي تكون فيها متطلبات جودة الصورة معتدلة، قد تكون كواشف الأشعة تحت الحمراء ذات الدقة المنخفضة مثل 120x90، 256x192، أو 400x300 مناسبة. بالنسبة للتطبيقات التي تتطلب صورًا واضحة للغاية لأغراض متخصصة مثل المراقبة عن بعد، يوصى باستخدام كواشف ذات دقة أعلى مثل 1280x1024.
2. ما هو كاشف MCT/HgCdTe؟
MCT (تيلوريد الكادميوم والزئبق)، المعروف أيضًا باسم HgCdTe، هو مركب كيميائي يتكون من تيلوريد الكادميوم (CdTe) وتيلوريد الزئبق (HgTe)، ويستخدم بشكل شائع في تطبيقات الكشف الضوئي. كواشف MCT/HgCdTe هي كواشف كهروضوئية تعمل في بيئات مبردة قادرة على اكتشاف الأشعة تحت الحمراء. تظهر هذه الكواشف حساسية فائقة مقارنة بالمستشعرات الحرارية.
3. ما هي مزايا كواشف الأشعة تحت الحمراء المبردة؟
تعمل كواشف مستوى التركيز للأشعة تحت الحمراء المبردة في درجات حرارة منخفضة يتم الحفاظ عليها بواسطة أنظمة مبردات حجرة الكاشف (DDC). إنها توفر حساسية محسنة، مما يتيح اكتشاف اختلافات درجات الحرارة الأكثر دقة من كواشف الأشعة تحت الحمراء غير المبردة. يمكن لهذه الأنظمة اكتشاف وتحديد وتمييز الأجسام على مسافات ممتدة تتجاوز عشرة كيلومترات. يؤدي التصميم الهيكلي المعقد للكواشف المبردة إلى تكاليف أعلى نسبيًا مقارنة بالبدائل غير المبردة.
