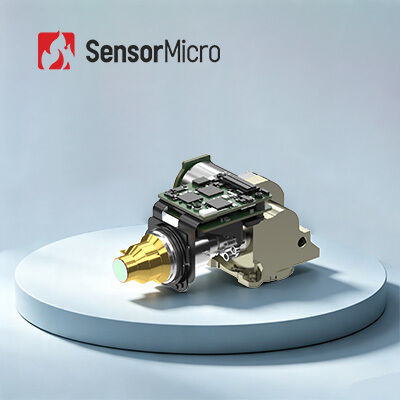

وحدة الكاميرا المبردة EYAS G615MB MWIR مع دقة 640x512 وحجم البكسل 15μm لسهولة التكامل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | إياس G615MB |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | NETD | 20mK(F4); 25 م ك (F5.5) |
|---|---|---|---|
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر | مقاس | 122×86×60 ملم |
| وقت التبريد (23 درجة مئوية) | ≥5min30s | وزن | ≥400 جرام |
| إبراز | وحدة التصوير الحراري بالأشعة تحت الحمراء MWIR,وحدة التصوير الحراري بالأشعة تحت الحمراء 640x512,وحدة حرارية 15μM MWIR |
||
منتوج وصف
وحدة التصوير الحراري بالأشعة تحت الحمراء المبردة EYAS G615MB سهلة التكامل 640x512 / 15 ميكرومتر
سهلة التكامل 640x512/15 ميكرومتر MCT MWIR وحدة الأشعة تحت الحمراء المبردة
تتميز وحدات AD المبردة من سلسلة EYAS بوظيفة مضخم مسبق لتحويل الإشارات التناظرية من كاشفات الأشعة تحت الحمراء المبردة إلى إخراج تدفق فيديو رقمي. متوفرة بتنسيقات دقة مختلفة ونطاقات موجية لتناسب متطلبات التطبيقات المختلفة.
تدمج وحدة AD المبردة EYAS G615MB كاشف الأشعة تحت الحمراء المبرد MWIR بدقة 640 × 512 / 15 ميكرومتر مع لوحة دوائر AD ومبرد ستيرلينغ الدوار RS046. تقوم هذه الوحدة بتحويل إشارات الإخراج التناظرية من كاشفات الأشعة تحت الحمراء المبردة إلى تدفقات فيديو رقمية مع توفير طاقة القيادة وتوقيت التحكم. تم تصميمها لمساعدة عملاء OEM على اختبار الكاشفات والتحقق منها بسرعة، مما يبسط التكامل بين كاشفات الأشعة تحت الحمراء المبردة والأنظمة الكاملة، ويسرع بشكل كبير تقدم التطوير.
بصفتنا موردًا لكاشفات الأشعة تحت الحمراء ومصنعًا لأجهزة التصوير الحراري OEM، نقدم للعملاء حلول تصوير حراري متنوعة وفعالة.
الميزات الرئيسية
- تحويل تناظري إلى رقمي، تطوير مسرع - بناءً على كاشفات الأشعة تحت الحمراء المبردة MWIR بدقة 640 × 512 مع دائرة AD مدمجة للتحويل التناظري إلى رقمي. تصميم مدمج بأبعاد متوافقة مع الكاشف.
- الأشعة تحت الحمراء المبردة متوسطة الموجة لتعدد الاستخدامات العالي - تبريد متوسط الموجة مع اتساق ممتاز وإمداد مستقر. دقة رئيسية توفر قابلية تكيف واسعة.
- أداء ممتاز، تكامل سهل - معدل إطارات مرتفع قابل للتعديل من 1 إلى 100 هرتز لالتقاط الأهداف سريعة الحركة. واجهة Cameralink تخرج بيانات خام بدقة 16 بت مع تحكم بمنفذ تسلسلي.
مواصفات المنتج
| الموديل | EYAS G615MB |
|---|---|
| المؤشرات | |
| الدقة | 640 × 512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 20mK (F4) 25mK (F5.5) |
| وضع التشغيل | |
| معدل الإطارات | 1 ~ 100 هرتز، قابل للتعديل |
| وضع التشغيل | لقطة أوضاع تكامل ITR/IWR مقاومة التوهج وضع النوافذ |
| كهربائي | |
| واجهة خارجية قياسية | 60 دبوس: 37201-SM060-032W1R01 5 دبوس: A1257WR-S-5P-LCP |
| فيديو رقمي | 16 بت CameraLink (وضع CameraLink الأساسي) |
| مزامنة خارجية | CC1: مزامنة إطار خارجية |
| الاتصال | CameraLink UART (افتراضي) / RS232 (قابل للتخصيص) معدل الباود: 9600 بت في الثانية (افتراضي) |
| مزود الطاقة | لوحة AD: 5 فولت مبرد: 12 فولت |
| طاقة ثابتة (23 درجة مئوية) | ≤ 8.5 واط |
| وقت التبريد (23 درجة مئوية) | ≤ 5 دقائق و 30 ثانية |
| الحجم (مم) | 122 × 86 × 60 |
| الوزن (جم) | ≤ 400 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري EYAS G615MB على نطاق واسع في العديد من المجالات بما في ذلك الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والمزيد.
محفظة منتجات متنوعة
- مجموعة واسعة من تنسيقات المنتجات - اختيار شامل بما في ذلك كاشفات الأشعة تحت الحمراء، وأنظمة الكاميرات، والوحدات لتلبية متطلبات التكامل المختلفة.
- تنوع المنتجات الغني - دقة مصفوفة متعددة، وأحجام بكسل، ونطاقات موجية، وخيارات عدسات مدمجة توفر مرونة أكبر للتطبيقات المتنوعة.
- أداء متميز - تصوير واضح، حجم مدمج، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية - مصممة للأداء في ظل مجموعة واسعة من التحديات البيئية.
- تكامل سهل - خيارات واجهة متعددة تجعل التكامل مباشرًا وتمكن من التطوير السريع عبر مجالات التطبيق المتعددة.
أسئلة متكررة
1. ما هي مزايا كاشفات الأشعة تحت الحمراء غير المبردة؟
تعمل كاشفات مستوى التركيز للأشعة تحت الحمراء غير المبردة بدون أجهزة تبريد وتعمل في درجة حرارة الغرفة. توفر مزايا بما في ذلك بدء التشغيل السريع، واستهلاك الطاقة المنخفض، والحجم الصغير، والوزن الخفيف، وعمر طويل، وتكلفة أقل.
2. ما هي الاعتبارات الرئيسية لكاشف الأشعة تحت الحمراء / وحدة حرارية لتطبيقك؟
- دقة الكاشف
- حجم البكسل
- NETD
- جودة الصورة
- خيارات العدسة
- استهلاك الطاقة
- الحجم والوزن
- الواجهة الميكانيكية والكهربائية
- الميزانية
