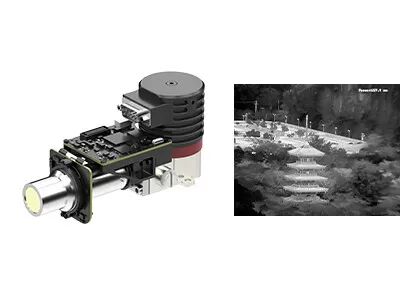

وحدة الكاميرا الحرارية المبردة RS058 المبردة T2SL LWIR 640x512 / 15μm
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | EYAS615L |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | NETD | ≥25mK |
|---|---|---|---|
| المدى الطيفي | 7.7 ~ 9.5 ميكرومتر (LW) | مقاس | 148x58.5x71 ملم |
| إبراز | وحدة الكاميرا الحرارية RS058,وحدة الكاميرا الحرارية 640x512 |
||
منتوج وصف
سهولة التكامل 640x512 / 15μm T2SL LWIR مدول الأشعة تحت الحمراء المبردة مع RS058 Cryocooler
وصف المنتج
وحدة EYAS615L AD هي وحدة الأشعة تحت الحمراء المبردة من LWIR التناظرية الرقمية على أساس 640x512 تنسيقات 15 ميكرو مترا من IR FPA. النتد النموذجي ل EYAS615L أقل من 25mK.الحساسية العالية تضمن الكشف عن أو التعرف على اختلاف ضوئي ضوئي ضئيل جداً في مسافة طويلة جداً.
EYAS 615L يحتوي على لوحة القرب التي توفر توقيت FPA، ومصادر الطاقة الحساسة.واجهة كاميرا لينك تصدر بيانات خام 16 بت مما يسهل للغاية دمج الكاشف في النظام.
وبالتالي ، فإن وحدة EYAS615L تسهل على عملاء OEM إجراء اختبار القبول السريع على كاشف الأشعة تحت الحمراء المبرد LWIR C615S 640x512/15μm ،بدء التطوير الثانوي السريع وتقصير فترة تطوير وحدات الأشعة تحت الحمراء المبردة أو كاميرات الحرارة تحت الحمراء الكاملة أو الأنظمة القائمة على أجهزة الكشف عن الأشعة تحت الحمراء المبردة.
الخصائص الرئيسية
- سهلة التطوير والتكامل
- كاميرا لينك الواجهة الخروج 16 بت البيانات الخام، التحكم في الموانئ المتسلسلة
- هيكل متكامل، الأبعاد متوافقة مع كاشف
- 5 فولت إمدادات واحدة
- قادرة على التقاط الهدف الذي يتحرك بسرعة عالية
مواصفات المنتج
| النموذج | EYAS615L |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS058 |
| النطاق الطيفي | 7.7μm~9.5μm LW |
| وقت التبريد (25 درجة مئوية) | ≤5.5 دقيقة |
| NETD الأمثل (20 درجة مئوية) | ≤25mK |
| وضع العمل | |
| معدل الإطار | 1~160 هرتز قابلة للتعديل |
| وضع العمل | صورة فورية؛ وضع إدماج ITR و Interlace Binning؛ وضع Windows؛ مكافحة الإزهار |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | QSH 60pin |
| الفيديو الرقمي | كاميرالينك: مخرج 16 بت بيانات خام |
| التزام خارجي | CC1: INT/Frame Sync الخارجي؛ CC2: MC Sync الخارجي |
| التواصل | الميناء المتسلسل لـ Cameralink: TFG+/، TC+/-؛ 9600bps |
| إمدادات الطاقة | لوحة تصوير القناة الواحدة: 5 فولت 1 قناة كريوكولر: 24 فولت |
| استهلاك الطاقة المستقر | 9W |
| الأبعاد (ملم) | 148×58.5×71 |
| الوزن | ≤680 غرام |
| درجة حرارة العمل | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري EYAS615L على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة المستشعرات وما إلى ذلك.
خدمة مخصصة
تخصيص المنتج: ضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
الدعم التقني في الموقع والتدريب: توفير العملاء الأساسيين مع عملية على إعداد النظام والتدريب التشغيلي
الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.وفقا لفرق الإشعاع بين الكائن وبيئة الخلفية وفرق الإشعاع لكل جزء من الكائن نفسه، الصورة الحرارية تحت الحمراء يمكن أن تظهر تقلبات الإشعاع لكل جزء من المشهد، وبالتالي تظهر خصائص المشهد.
2ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
---انظر من خلال الظلام الكامل
--- التعرف على شخصية الشخص تحت التمويه
--- الكشف عن المدى الطويل؛
--- الكشف عن توزيع الحرارة
--- قياس درجة الحرارة دون اتصال.
---وعي المهنة
3ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري تحت الحمراء. تستخدم المنتجات التي تم تطويرها على أساس هاتين التكنولوجيتين على نطاق واسع في الطاقة الكهربائية ،الأمن والمراقبة، التصنيع الصناعي، البحث العلمي، العلاج الطبي ومجالات تقليدية أخرى.
