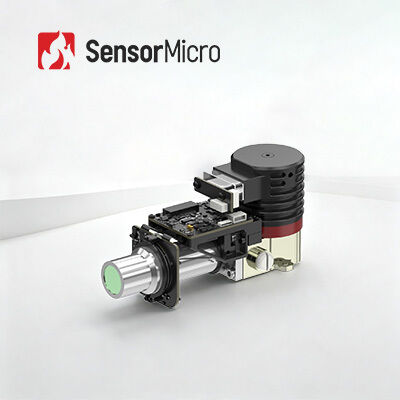

RS058 Cryocooler Module Cooled Thermal Camera مع دقة 640x512 25mK NETD وحجم البكسل 15μm
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | إياس G615LA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | NETD | 25mk |
|---|---|---|---|
| المدى الطيفي | 7.7μm ± 0.2μm ～ 9.4μm ± 0.3μm | مقاس | 145 × 60 × 78 ملم |
| وزن | ≥590 جرام | وقت التبريد (23 درجة مئوية) | ≥7min30s |
| إبراز | وحدة الكاميرا الحرارية RS058,وحدة الكاميرا الحرارية 640x512 |
||
منتوج وصف
وحدة كاميرا حرارية مبردة بالتبريد RS058 T2SL LWIR بدقة 640x512 / 15 ميكرومتر
سهولة التكامل 640x512 / 15 ميكرومتر وحدة الأشعة تحت الحمراء المبردة T2SL LWIR
وحدة EYAS G615LA المبردة AD هي وحدة أشعة تحت حمراء مبردة تناظرية-رقمية LWIR تعتمد على مستشعر الأشعة تحت الحمراء المبرد بتنسيق 640x512 وبكسل 15 ميكرومتر. تبلغ قيمة NETD النموذجية لوحدة EYAS G615LA 25mK. تضمن الحساسية الحرارية العالية الكشف أو التعرف على فروق الإشعاع الحراري الصغيرة جدًا على مسافات طويلة جدًا.
تتضمن وحدة EYAS G615LA لوحة تقارب توفر توقيت مستشعر الأشعة تحت الحمراء المبرد وإمدادات الطاقة الحساسة. بالإضافة إلى ذلك، توفر واجهة Camera Link بيانات خام بدقة 16 بت مما يبسط بشكل كبير تكامل الكاشف في النظام.
لذلك، تجعل وحدة EYAS G615LA من السهل على عملاء OEM إجراء اختبار قبول سريع لكاشف الأشعة تحت الحمراء المبرد LWIR بدقة 640x512/15 ميكرومتر، وبدء تطوير ثانوي سريع وتقصير فترة تطوير وحدات الأشعة تحت الحمراء المبردة أو كاميرات التصوير الحراري الكاملة أو الأنظمة القائمة على كاشفات الأشعة تحت الحمراء المبردة.
الميزات الرئيسية
- تحويل تناظري إلى رقمي، تطوير متسارع- يعتمد على كاشفات الأشعة تحت الحمراء المبردة LWIR بدقة 640x512/15 ميكرومتر، مدمج مع دائرة AD للتحويل التناظري إلى رقمي. تصميم متكامل بأبعاد متوافقة مع الكاشف.
- LWIR للكشف المضاد للتداخل- اختراق قوي للغبار والرمل، مناسب للبيئات المعقدة. لا يتأثر بالانعكاسات من الشمس وأسطح البحر. قادر على اكتشاف الأجسام ذات درجات الحرارة المنخفضة.
- أداء ممتاز، سهولة التكامل- واجهة Cameralink توفر بيانات خام بدقة 16 بت، مع تحكم عبر المنفذ التسلسلي. معدل إطارات مرتفع قابل للتعديل من 1 إلى 200 هرتز، قادر على التقاط الأهداف المتحركة عالية السرعة.
مواصفات المنتج
| الموديل | وحدة EYAS G615LA المبردة AD LWIR |
|---|---|
| المؤشرات | |
| الدقة | 640×512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 7.7 ميكرومتر±0.2 ميكرومتر ~ 9.4 ميكرومتر±0.3 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 25mK(F2) |
| وضع التشغيل | |
| معدل الإطارات | 1~ 200 هرتز، قابل للتعديل |
| وضع التشغيل | وضع اللقطة، ITR، ITR+التشابك، وظيفة مضادة للهالة، وضع النافذة |
| كهربائي | |
| واجهة خارجية قياسية | 60 دبوس: 37201-SM060-032W1R01 5 دبوس: A1257WR-S-5P-LCP |
| فيديو رقمي | 16 بت CameraLink (وضع CameraLink الأساسي) |
| مزامنة خارجية | CC1: مزامنة إطار خارجية |
| الاتصال | CameraLink UART (افتراضي) / RS232 (قابل للتخصيص) معدل الباود: 9600 بت في الثانية (افتراضي) |
| مزود الطاقة | لوحة AD: 5 فولت مبرد التبريد: 24 فولت |
| طاقة مستقرة (23 درجة مئوية) | ≤12 واط |
| وقت التبريد (23 درجة مئوية) | ≤7 دقائق و 30 ثانية |
| الحجم (مم) | 145×60×78 |
| الوزن (جم) | ≤590 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
- الاختبار غير الإتلافي (NDT)
- المراقبة البيئية
- المراقبة بعيدة المدى
- البحث العلمي
خدمة مخصصة
- تخصيص المنتج: تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم الفني والتدريب في الموقع: توفير تدريب عملي على إعداد النظام والتشغيل للعملاء الأساسيين
- الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات الأشعة تحت الحمراء المبتكرة بشكل مشترك
أسئلة متكررة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة تستخدم الإشعاع الحراري والطاقة الحرارية لجمع المعلومات حول الأجسام. وفقًا لاختلاف الإشعاع بين الجسم وبيئة الخلفية واختلاف الإشعاع لكل جزء من الجسم نفسه، يمكن للصورة الحرارية بالأشعة تحت الحمراء أن تظهر تقلب الإشعاع لكل جزء من المشهد، وبالتالي تظهر خصائص المشهد.
2. ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
• الرؤية عبر الظلام الدامس
• التعرف تحت التمويه
• الكشف بعيد المدى
• الكشف عن توزيع الحرارة
• قياس درجة الحرارة بدون تلامس
• الوعي بالاحتلال
3. ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء. تُستخدم المنتجات المطورة بناءً على هاتين التقنيتين على نطاق واسع في مجالات الطاقة الكهربائية والأمن والمراقبة والتصنيع الصناعي والبحث العلمي والعلاج الطبي والمجالات التقليدية الأخرى.
