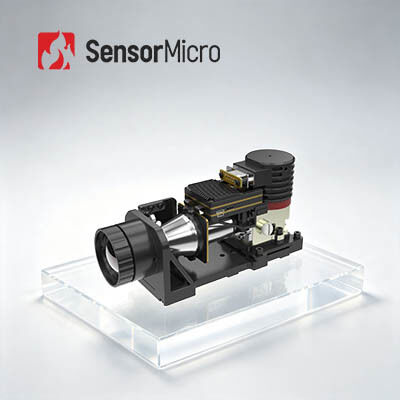

وحدة التصوير الحراري MWIR المبردة بدقة 640x512 وحجم 25μm من البكسل للحساسية العالية 10mK NETD
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC625MC |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| تكنولوجيا | الأشعة تحت الحمراء | معدل الإطار | 50 هرتز/100 هرتز |
|---|---|---|---|
| دقة | 640 × 512 / 25 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 10 م ك (F2) |
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | مقاس | 148 × 59 × 81 ملم |
| إبراز | وحدة الكاميرا HgCdTe MWIR,وحدة الكاميرا MWIR 640x512 |
||
منتوج وصف
وحدة تصوير حراري MWIR مبردة بدقة 640x512/25 ميكرومتر لكاميرات حرارية محمولة
نظرة عامة على المنتج
تمثل سلسلة GAVIN GC منصة وحدات الأشعة تحت الحمراء المبردة القياسية، وهي متاحة بتنسيقات دقة مختلفة، ونطاقات موجية، وخيارات عدسات بصرية مستمرة. GAVIN GC625MC هي نواة كاميرا حرارية مبردة MWIR متميزة تدمج كاشف MWIR بدقة 640 × 512/25 ميكرومتر.
بفضل حجم البكسل الكبير الذي يبلغ 25 ميكرومتر، توفر هذه الوحدة مساحة أكبر لاستشعار الإشعاع تحت الأحمر ونسبة إشارة إلى ضوضاء فائقة مقارنة بالبدائل ذات التنسيق المماثل. وهي مجهزة بخوارزميات معالجة صور مدمجة متعددة، مما يوفر صورًا حرارية واضحة حتى في الظلام الدامس أو الظروف الجوية القاسية.
الميزات الرئيسية
- دقة رئيسية، جودة صورة استثنائية - مدعوم بكاشف الأشعة تحت الحمراء المبرد MWIR بدقة 640x512/25 ميكرومتر لجودة صورة مستقرة وتوافق واسع
- أداء إشارة فائق - يوفر حجم البكسل الكبير 25 ميكرومتر صورًا أوضح ونسبة إشارة إلى ضوضاء (SNR) أعلى
- معالجة صور متقدمة - يدمج DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف (EE) لوضوح فائق
- موثوقية وحساسية عالية - تضمن تقنية التصوير الحراري المبرد MWIR تكيفًا واتساقًا ممتازين
- حساسية حرارية فائقة - NETD ≤ 10mK لقياس دقيق لدرجة الحرارة
- تكامل سهل وتكوين مرن - يدعم واجهة CameraLink مع إخراج بيانات صور RAW/YUV وخيارات تكبير بصري مستمر متعددة
مواصفات المنتج
| الموديل | GAVIN GC625MC |
|---|---|
| الدقة | 640x512 |
| حجم البكسل | 25 ميكرومتر |
| مبرد | RS079 |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 10mK (F2) |
| معدل الإطارات | 50 هرتز/100 هرتز |
| تقريب رقمي | تقريب رقمي مستمر من 1x إلى 8x |
| اتجاه الصورة | قلب أفقي/رأسي/قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | قياسي: DVP/LVDS/USB2.0@50Hz اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| مزامنة خارجية | قياسي: LV-TTL اختياري: RS422/LVDS |
| الاتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤18 واط |
| وقت التبريد (23 درجة مئوية) | ≤9 دقائق |
| الحجم (مم) | 148 × 59 × 81 |
| الوزن (جم) | ≤730 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| خيارات العدسة | 40 مم/F2 |
التطبيقات الصناعية
تُستخدم وحدة الكاميرا الحرارية GAVIN GC625MC على نطاق واسع في العديد من المجالات بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، وتطبيقات صناعية متنوعة.
خدمة موحدة
- وثائق كاملة - أدلة المنتج، وأدلة الإعداد، ومراجع الاختيار للتنفيذ السلس
- مساعدة التطوير والاختبار - اختبار العينات المتكاملة، وتقييم الأداء، والتحقق من المعلمات
- مجموعة أدوات مطور متقدمة - حزم تطوير البرامج (SDKs)، وواجهات برمجة التطبيقات (APIs)، والخوارزميات، وأدوات تصحيح الأخطاء للتكامل العميق
- دعم فني عن بعد - دعم على مدار الساعة طوال أيام الأسبوع مع استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة
- ضمان شامل - قطع غيار أصلية والالتزام الصارم بالعمليات لاستعادة الأداء الأمثل
أسئلة متكررة
كيف أختار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد الاختيار على متطلبات التطبيق المحددة واعتبارات الميزانية. للتطبيقات الأساسية التي لا تكون فيها جودة الصورة حرجة، قد تكون كاشفات الدقة المنخفضة (120 × 90، 256 × 192، 400 × 300) كافية. للتطبيقات التي تتطلب وضوحًا عاليًا، مثل المراقبة عن بعد، يوصى باستخدام كاشفات الدقة الأعلى مثل 1280 × 1024.
كيف أختار اللون الزائف المناسب للتصوير الحراري؟
لوحة الألوان الرمادية والبيضاء أكثر ملاءمة للأهداف ذات فروق درجات الحرارة الصغيرة.
تعمل لوحة الألوان الحمراء والزرقاء بشكل أفضل لتحديد نقاط المشاكل في المشاهد.
يُستخدم اللون الأحمر الحديدي كلوحة الألوان القياسية لصناعة الطاقة.
ملاحظة: تظل قياسات درجة الحرارة الحرارية الفعلية دون تغيير بغض النظر عن اختيار لوحة الألوان.
كيف أختار عدسة كاميرا حرارية مناسبة؟
عدسة قياسية - مناسبة للأهداف العادية على مسافات مناسبة
عدسة مقربة - مثالية للأهداف الصغيرة نسبيًا التي تُرى من مسافات طويلة
عدسة واسعة الزاوية - أفضل لعرض المزيد من التفاصيل للأشياء على مسافات قريبة
عدسة ماكرو - مصممة للأهداف الصغيرة جدًا على مسافات قريبة، مثل دوائر الشرائح
