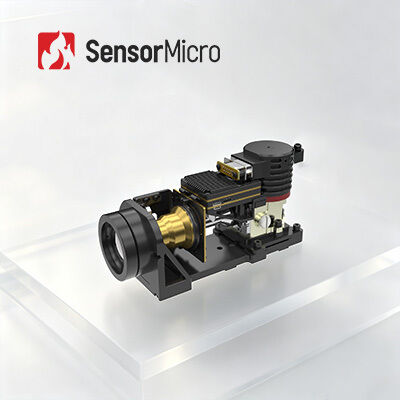

وحدة التصوير الحراري GAVIN GC1210LC عالية الموثوقية المبردة LWIR بدقة 1280x1024 وحجم بكسل 10 ميكرومتر بمعدل إطارات 50 هرتز
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1210LC |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280 × 1024 / 10 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 35 م ك (F2) |
|---|---|---|---|
| معدل الإطار | 50 هرتز | الاستجابة الطيفية | 7.7μm ± 0.2μm ～ 9.4μm ± 0.3μm |
| مقاس | 148 × 59 × 82 ملم | وزن | ≥730 جرام |
| إبراز | وحدة التصوير الحراري 320 × 256,وحدة التصوير الحراري 30 ميكرومتر |
||
منتوج وصف
وحدة التصوير الحراري GAVIN GC1210LC عالية الموثوقية المبردة LWIR بدقة 1280x1024 / 10 ميكرومتر
نظرة عامة على المنتج
تمثل سلسلة GAVIN GC وحدة الكاميرا بالأشعة تحت الحمراء المبردة القياسية، وهي متاحة بتنسيقات دقة مختلفة، ونطاقات موجية، وخيارات عدسات بصرية مستمرة.
تتميز وحدة التصوير الحراري GAVIN GC1210LC بكاشف الأشعة تحت الحمراء المبرد LWIR بدقة 1280x1024/10 ميكرومتر يعمل في النطاق الطيفي للأشعة تحت الحمراء طويلة الموجة من 7.7 ميكرومتر ± 0.2 ميكرومتر ~ 9.4 ميكرومتر ± 0.3 ميكرومتر. مع واجهة CameraLink الصناعية القياسية، يمكن لمصممي الكاميرات بالأشعة تحت الحمراء ومدمجي الأنظمة تصميم ودمج أنظمة كاميرات كاملة بسهولة بناءً على هذه الوحدة.
الميزات الرئيسية
- تصوير عالي الدقة بالميجابكسل: تم تطويره بكاشف طويل الموجة بدقة ميجابكسل 1280 × 1024 / 10 ميكرومتر لتفاصيل استثنائية، معزز بخوارزميات صور من الجيل التالي بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف EE
- LWIR مع مقاومة للتداخل: مقاومة قوية للغبار والوهج، قابلة للتكيف مع البيئات المعقدة، قادرة على اكتشاف الأجسام ذات درجات الحرارة المنخفضة، تتميز بتقنية Type-II Superlattice بكفاءة كمومية وتوحيد ممتازين
- واجهات غنية، تكامل سهل: واجهات صور متعددة بما في ذلك CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber، مع إخراج بيانات صور RAW/YUV مرن
مواصفات المنتج
| الموديل | GAVIN GC1210LC |
|---|---|
| المؤشرات | |
| الدقة | 1280 × 1024 |
| حجم البكسل | 10 ميكرومتر |
| الاستجابة الطيفية | 7.7 ميكرومتر ± 0.2 ميكرومتر ~ 9.4 ميكرومتر ± 0.3 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 35mK(F2) |
| معالجة الصور | |
| معدل الإطارات | 50 هرتز |
| وضع التعتيم | خطي/مخطط بياني/مختلط |
| التقريب الرقمي | تقريب رقمي مستمر من 1x إلى 8x |
| اتجاه الصورة | قلب أفقي/رأسي/قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| كهربائي | |
| فيديو رقمي | قياسي: DVP اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| مزامنة خارجية | قياسي: LV-TTL اختياري: RS422/LVDS |
| الاتصالات | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤15 واط |
| وقت التبريد (23 درجة مئوية) | ≤8 دقائق |
| الحجم (مم) | 148 × 59 × 82 |
| الوزن (جم) | ≤730 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| العدسة البصرية | |
| خيارات العدسات | تركيز ثابت: 45 مم/F2 تقريب مستمر: 30~300/F2 |
التطبيقات الصناعية
تُستخدم وحدة الكاميرا الحرارية المبردة GAVIN GC1210LC على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والمزيد.
مزايا شركتنا
- تخصيص المنتج: تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم الفني والتدريب في الموقع: توفير تدريب عملي على إعداد النظام والتشغيل للعملاء الرئيسيين
- الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات الأشعة تحت الحمراء المبتكرة بشكل مشترك
أسئلة متكررة
1. في أي الصناعات تُستخدم كاشفات الأشعة تحت الحمراء ذات مصفوفة البؤرة؟
كاشف مصفوفة البؤرة بالأشعة تحت الحمراء هو المكون الأساسي لنظام التصوير الحراري، وهو المفتاح لاكتشاف وتحليل المعلومات بالأشعة تحت الحمراء للأجسام. له نطاق واسع من التطبيقات في مجالات المرور، والتفتيش، والمراقبة الأمنية، والأرصاد الجوية، والطب، وغيرها من الصناعات.
2. ما هي خصائص كاشف مصفوفة البؤرة بالأشعة تحت الحمراء المبرد وغير المبرد؟
يمكن تقسيم كاشفات مصفوفة البؤرة بالأشعة تحت الحمراء إلى كاشفات مصفوفة البؤرة بالأشعة تحت الحمراء المبردة وكاشفات مصفوفة البؤرة بالأشعة تحت الحمراء غير المبردة. يعمل كاشف الأشعة تحت الحمراء المبرد في بيئة فراغية ذات درجة حرارة منخفضة مع حساسية عالية ويمكنه تمييز فروق درجات الحرارة الأكثر دقة، بينما لا يحتاج كاشف مصفوفة البؤرة بالأشعة تحت الحمراء غير المبرد إلى بيئة تبريد ويمكنه العمل في درجة حرارة الغرفة.
