640x512 15μm T2SL LWIR وحدة الكاميرا الحرارية عالية الدقة GAVIN615L

  • 640x512 15μm T2SL LWIR Thermal Camera Module High Resolution GAVIN615L
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل غافين 615 لتر
الحد الأدنى لكمية 1 قطعة
الأسعار negotiable
شروط الدفع الاعتماد المستندي، تي/تي
تفاصيل المنتج
دقة 640 × 512 / 15 ميكرومتر NETD ≥25mK
المدى الطيفي 7.7 ~ 9.5 ميكرومتر LW مقاس 155x67x80 ملم
تكنولوجيا الأشعة تحت الحمراء مادة T2SL
إبراز

وحدة الكاميرا الحرارية T2SL

,

وحدة الكاميرا الحرارية GAVIN615L
اترك رسالة
منتوج وصف

GAVIN615L وحدة تصوير حرارية عالية الدقة 640x512 / 15μm T2SL LWIR


وصف المنتج


GAVIN615L هو وحدة التصوير الحراري المبردة الموجة الطويلة. يتكون من كاشف T2SL LWIR IR عالي الدقة 640x512 / 15μm مع RS058 cryocooler ،الالكترونيات الجهازية والخوارزميات المختلفة لمعالجة الصور أيضا مضمنة بالفعل لتقديم صور حرارية حادة وواضحة.


يعمل GAVIN615L في النطاق الطيفي من 7.7 ~ 9.5μm، مع أداء عالي في ظل ظروف المناخ الرملي أو الغبار ولن يتأثر بضوء الشمس المتوهج أو أي اللهب ذو درجة حرارة عالية.


الخصائص الرئيسية


- تلبية احتياجات الكشف عن المدى الطويل

- حساسية عالية

- الكشف عن المدى الطويل

- التكامل السهل في النظام

- واجهة DVP / كاميرا لينك ، مخرج الصورة RAW / YUV

- هناك مجموعة متنوعة من عدسات الزوم البصرية المستمرة


مواصفات المنتج


النموذج GAVIN615L
أداء كاشف الأشعة تحت البنفسجية
القرار 640x512
مساحة البكسل 15μm
جهاز التبريد RS058
النطاق الطيفي 7.7μm~9.5μm LW
وقت التبريد (20 درجة مئوية) ≤7 دقيقة
NETD (20°C) ≤25mK
معالجة الصور
معدل الإطار 50 هرتز/100 هرتز
وضع الضبابية خطية/مخطط/مختلطة
زيادة الرقمية ×1/×2/×4
توجيه الصورة أفقياً/عمودياً/شمالياً
خوارزمية الصورة NUC/AGC/IDE
المواصفات الكهربائية
واجهة خارجية قياسية J30JZ 25pin
الفيديو التناظري PAL
الفيديو الرقمي 16 بت RAW/YUV: 16 بت DVP/Cameralink Output
التزام خارجي الاصطناع الخارجي للإطار: مستوى RS422
التواصل RS422، 115200bps
إمدادات الطاقة 20 ~ 28VDC
استهلاك الطاقة المستقر 14 واط
الأبعاد (ملم) 155×67×80
الوزن ≤ 900 غرام
درجة حرارة العملية -40°C ~ +60°C
حجم الاهتزاز الاهتزاز: GJB النقل السريع عالية السرعة
الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل
العدسات البصرية
العدسة الاختيارية زوم ثابت: 25mm/F2


التطبيقات الصناعية


يتم استخدام وحدة الكاميرا تحت الحمراء المبردة GAVIN615L على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.

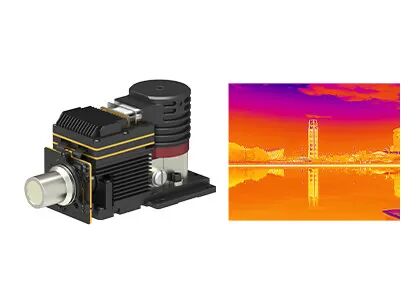

640x512 15μm T2SL LWIR وحدة الكاميرا الحرارية عالية الدقة GAVIN615L 0


خدمة مخصصة


تخصيص المنتج: ضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة

الدعم التقني في الموقع والتدريب: توفير العملاء الأساسيين مع عملية على إعداد النظام والتدريب التشغيلي

الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة


الأسئلة الشائعة


1كيفية اختيار دقة الكاشف تحت الحمراء المناسبة؟
هذا يعتمد على الاحتياجات الفعلية وتطبيقات منتجاتك، والسعر هو أيضا عامل يجب أن تؤخذ في الاعتبار.يمكنك اختيار كاشف الأشعة تحت الحمراء بقرار منخفض، مثل 120x90، 256x192، 400x300. إذا كنت بحاجة إلى صورة واضحة جدا لبعض الأغراض الخاصة، مثل المراقبة عن بعد، يمكنك اختيار كاشف الأشعة تحت الحمراء عالية الدقة من 1280x1024.


2كيف تختار لون الزائف الصحيح للتصوير الحراري؟
- الأبيض الرمادي هو أكثر ملاءمة للهدف مع اختلاف درجة الحرارة الصغيرة
- الأحمر والأزرق أكثر ملاءمة للمشهد حيث تحتاج إلى العثور على نقاط المشكلة.
اللون الأحمر الحديدي هو اللون القياسي لصناعة الطاقة
ملاحظة: بغض النظر عن اللوحة التي تختارها، درجة الحرارة الحرارية لن تتغير على الإطلاق.


3كيف تختار عدسة كاميرا تحت الحمراء الحرارية المناسبة؟
- العدسة القياسية يمكن أن تلبي أهداف عادية مع المسافة المناسبة
- بالنسبة للعدسة، فهي مناسبة للأهداف الصغيرة نسبياً والتي تحتاج إلى مشاهدة من مسافة بعيدة
لرؤية المزيد من التفاصيل من الأشياء على مسافة قريبة، عدسة زاوية واسعة أفضل.
- العدسة الكبرى هي لرؤية هدف صغير جدا من مسافة قريبة، مثل دوائر رقاقة.
