وحدة الكاميرا الحرارية 640x512 15μm T2SL LWIR المبردة مع نطاق الطيف 7.7 ~ 9.4μm
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615LA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 25 م ك (F2) |
|---|---|---|---|
| المدى الطيفي | 7.7 ~ 9.4 ميكرومتر LW | مقاس | 145 × 58.5 × 77 ملم |
| تكنولوجيا | الأشعة تحت الحمراء | مادة | T2SL |
| إبراز | وحدة الكاميرا الحرارية T2SL,وحدة الكاميرا الحرارية GAVIN615L |
||
منتوج وصف

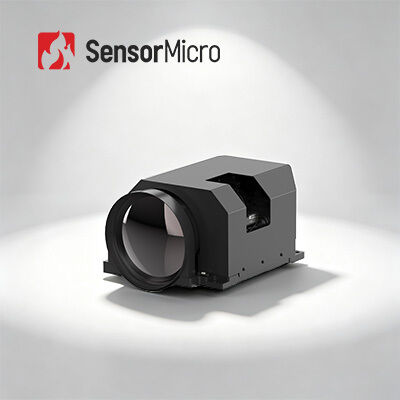

وحدة الكاميرا الحرارية المبردة 640x512 15μm T2SL LWIR GAVIN GC615LA
لمحة عامة عن المنتج
GAVIN GC615LA هو وحدة تصوير حرارية موجة طويلة مبردة يحتوي على كاشف T2SL LWIR IR عالي الدقة 640x512/15μm مع RS058 cryocooler.تتضمن الوحدة إلكترونيات أجهزة مضمنة وخوارزميات معالجة الصور المتقدمة لتقديم، صور حرارية واضحة.
تعمل في النطاق الطيفي من 7.7 ~ 9.4 ميكرومتر ، وتوفر GC615LA أداءً مرتفعًا في المناخات الرملية أو الغبارية ولا تتأثر بتلميع أشعة الشمس أو تداخلات اللهب عالية درجة الحرارة.
الخصائص الرئيسية
- الـ FPA الرئيسي، التطبيق الواسع:كاشف LWIR مبرد 640 × 512/15μm للتفاصيل الاستثنائية مع خوارزميات الصورة من الجيل التالي بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتعزيز حافة EE
- إرسال إشارات مع مقاومة للتداخل:مقاومة قوية للغبار والشموع، قابلة للتكيف مع البيئات المعقدة مع تكنولوجيا Superlattice من النوع الثاني لتحقيق كفاءة كمية ممتازة وتوحيد
- واجهات غنية، وسهولة التكامل:واجهات صور متعددة بما في ذلك CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fiber مع خروج بيانات صورة RAW/YUV مرنة
مواصفات المنتج
| النموذج | غافين GC615LA |
| القرار | 640×512 |
| حجم البيكسل | 15μm |
| جهاز التبريد | RS058 |
| رد الفعل الطيفي | 7.7μm±0.2μm·9.4μm±0.3μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 25mK ((F2) |
| معدل الإطار | 50 هرتز/100 هرتز/200 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الفيديو الرقمي | المعيار: DVP الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤11 واط |
| وقت التبريد ((23°C) | ≤8 دقيقة |
| الحجم ((ملم) | 145×58.5×77 |
| الوزن ((g) | ≤650 |
| درجة حرارة العمل | -40°C~+71°C |
| خيارات العدسات البصرية | التركيز الثابت: 25mm/F2 تكبير مستمر: 30~300mm/F2 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء المبردة GAVIN GC615LA على نطاق واسع في العديد من المجالات مثل NDT ومراقبة البيئة والمراقبة بعيدة المدى والبحوث العلمية والتطبيقات الصناعية الأخرى.
الخدمات المخصصة
- تخصيص المنتج:تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم التقني والتدريب في الموقع:توفير العملاء الرئيسيين بتثبيت النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
1كيفية اختيار دقة الكاشف تحت الحمراء المناسبة؟
يعتمد ذلك على الاحتياجات الفعلية وتطبيقات منتجاتك ، والاعتبارات السعرية. لمتطلبات جودة الصورة المنخفضة ، اختر أجهزة الكشف بالأشعة تحت الحمراء ذات الدقة المنخفضة مثل 120x90 ،256×192، أو 400×300. للحصول على صور واضحة جدا في التطبيقات الخاصة مثل المراقبة عن بعد، واختيار أجهزة الكشف بالأشعة تحت الحمراء عالية الدقة من 1280×1024.
يعتمد ذلك على الاحتياجات الفعلية وتطبيقات منتجاتك ، والاعتبارات السعرية. لمتطلبات جودة الصورة المنخفضة ، اختر أجهزة الكشف بالأشعة تحت الحمراء ذات الدقة المنخفضة مثل 120x90 ،256×192، أو 400×300. للحصول على صور واضحة جدا في التطبيقات الخاصة مثل المراقبة عن بعد، واختيار أجهزة الكشف بالأشعة تحت الحمراء عالية الدقة من 1280×1024.
2كيف تختار لون الزائف الصحيح للتصوير الحراري؟
• الأبيض الرمادي أكثر ملاءمة للأهداف ذات الاختلافات الحرارية الصغيرة
• الأحمر والأزرق أكثر ملاءمة للمشاهد التي تحتاج إلى تحديد نقاط المشاكل
• اللون الأحمر الحديدي هو اللون المعتاد في صناعة الطاقة
• الأبيض الرمادي أكثر ملاءمة للأهداف ذات الاختلافات الحرارية الصغيرة
• الأحمر والأزرق أكثر ملاءمة للمشاهد التي تحتاج إلى تحديد نقاط المشاكل
• اللون الأحمر الحديدي هو اللون المعتاد في صناعة الطاقة
ملاحظة: بقاء درجة الحرارة الحرارية لا يتغير بغض النظر عن اللون الذي تختاره.
3كيف تختار عدسة كاميرا تحت الحمراء الحرارية المناسبة؟
• عدسة قياسية: مناسبة لأهداف عادية على مسافات مناسبة
• عدسة التلفوتو: مناسبة لأهداف صغيرة نسبياً عند النظر إليها من مسافات طويلة
• عدسة زاوية واسعة: أفضل لرؤية المزيد من التفاصيل للأشياء على مسافة قريبة
• العدسة الكبيرة: للاطلاع على أهداف صغيرة جداً من مسافة قريبة، مثل دوائر الرقائق
• عدسة قياسية: مناسبة لأهداف عادية على مسافات مناسبة
• عدسة التلفوتو: مناسبة لأهداف صغيرة نسبياً عند النظر إليها من مسافات طويلة
• عدسة زاوية واسعة: أفضل لرؤية المزيد من التفاصيل للأشياء على مسافة قريبة
• العدسة الكبيرة: للاطلاع على أهداف صغيرة جداً من مسافة قريبة، مثل دوائر الرقائق
