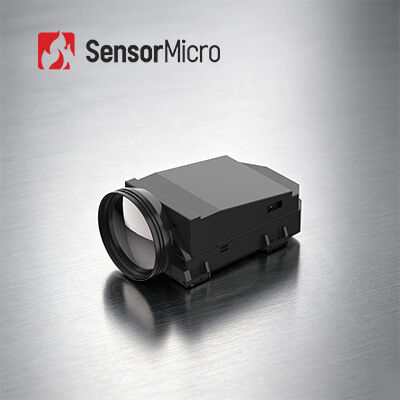

وحدة الكاميرا الأشعة تحت الحمراء المبردة 1280x1024 عالية الوضوح 12μm Pixel Pitch للكشف عن المدى الطويل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1212MA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| عالية الوضوح | 1280x1024 | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
|---|---|---|---|
| درجة البكسل | 12 ميكرومتر | معدل الإطار | 50 هرتز |
| NETD | 18 م ك (F2/F4) | مزود الطاقة | 24 فولت ± 4 فولت |
| إبراز | وحدة الكاميرا الأشعة تحت الحمراء المبردة 12UM,وحدة الكاميرا الأشعة تحت الحمراء المبردة 1280x1024,مركز وحدات الكاميرا الأشعة تحت الحمراء المبرد |
||
منتوج وصف
1280x1024 12μm وحدة الكاميرا الأشعة تحت الحمراء المبردة
لمحة عامة عن المنتج
يحتوي جوهر كاميرا GAVIN GC1212MA HD MWIR المبردة بالأشعة تحت الحمراء على كاشف 1280 × 1024 / 12μm MWIR المبرد ،توفير أربعة أضعاف عدد البكسلات من أجهزة الكشف التقليدية 640 × 512 في نفس منطقة الصورة النشطةهذا يسمح بمجال رؤية أوسع ويكشف عن صور أكثر تفصيلا.
قدرة الكشف عن المدى الطويل
مجهزة بخوارزميات معالجة الصور المتقدمةهذه الوحدة الكاميرا توفر صور عالية الوضوح مناسبة للكشف عن الهدف في جميع الأحوال الجوية في ظل ظروف الرؤية المختلفة والبيئات القاسيةيمكن أن يكتشف ويعترف بالمخاطر والتهديدات على مسافات طويلة مع تقديم معلومات مفصلة عن الأهداف على مسافات قصيرة.
الخصائص الرئيسية
- صور ميغا بيكسل:1280 × 1024 عالية الوضوح لتحديد FOV الأوسع واكتشاف المسافة الأطول بحجم البكسل 12μm لتحقيق دقة فضائية متفوقة
- الجودة الواضحةتوحيد ممتاز مع معدل بكسل فعال > 99.5٪ وحساسية حرارية عالية (NETD 18mK)
- الاندماج السريع:يدعم واجهة Cameralink مع إنتاج بيانات الصورة RAW / YUV ومختلف التكوينات البصرية لزيوم مستمر
مواصفات المنتج
| النموذج | (غافين) GC1212MA |
|---|---|
| القرار | 1280×1024 |
| حجم البيكسل | 12μm |
| جهاز التبريد | RS058 |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 18mK ((F2/F4) |
| معدل الإطار | 50 هرتز |
| إمدادات الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤11 واط |
| وقت التبريد ((23°C) | ≤8 دقيقة |
| الحجم | 149×58.5×80 مم |
| الوزن | ≤680 غرام |
| درجة حرارة العمل | -40°C~+71°C |
| خيارات العدسة | التركيز الثابت: 19mm/F2 تكبير مستمر: 60~360mm/F4، 37.5~750mm/F4، 100~1000mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN GC1212MA على نطاق واسع في العديد من المجالات بما في ذلك NDT (التجارب غير المدمرة) ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية.
حلول الكشف عن الأشعة تحت الحمراء
- مجموعة متنوعة من المنتجات:توفر دقة المصفوفات المتعددة وحجم البكسلات ومجموعات الموجات وخيارات العدسات مرونة أكبر لتطبيقات متنوعة
- أداء ممتاز:الصور الواضحة ، الحجم المدمج ، استهلاك الطاقة المنخفض ، الحساسية العالية والموثوقية القوية المصممة للقيام بتحديات البيئة
- التكامل السهل:خيارات الواجهة المتعددة تجعل التكامل سهلا وتتيح التطوير السريع عبر مجالات تطبيق متعددة
الأسئلة الشائعة
ما هو الفرق بين أجهزة الكشف عن الأشعة فوق البنفسجية غير المبردة والمبردة؟
هناك حاليًا نوعان من أجهزة استشعار التصوير الحراري تحت الحمراء: المبردة وغير المبردة.
أجهزة الكشف عن الأشعة تحت البنفسجية غير المبردة تعمل في درجة حرارة الغرفة وتستند إلى تكنولوجيا أشباه الموصلات، مما يسمح بالإنتاج الجماعي بحجم صغير وتكلفة منخفضة.وهي تستخدم على نطاق واسع في الأجهزة المحمولة / المحمولة / المحمولة.
أجهزة الكشف عن الأشعة فوق البنفسجية المبردة يتم تعبئتها في وحدات تحافظ على درجات حرارة منخفضة للغاية مدعومة بمركبات التبريد التجميلي.وأقل موثوقية من أجهزة الاستشعار غير المبردة بسبب أنظمة التبريد المعقدةومع ذلك، توفر الأنظمة المبردة حساسية لا تصدق وتعمل مع البصريات ذات الأبعاد البؤرية الطويلة لتحقيق مهام بعيدة المدى.
ما هي مزايا أجهزة الكشف بالأشعة تحت الحمراء المبردة؟
أجهزة الكشف عن الطائرة التركيزية تحت الحمراء المبردة تعمل عند درجات حرارة منخفضة توفرها أجهزة الكشف عن التبريد (DDC).يمتلكون حساسية عالية ويمكنهم التمييز بين اختلافات درجة الحرارة أكثر دقة من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردةهذا يتيح الكشف عن الكائنات وتحديدها والتعرف عليها على مسافات تزيد عن عشرة كيلومترات.
يؤدي الهيكل المعقد للمكتشفات المبردة إلى تكاليف أعلى نسبيًا مقارنة بالمكتشفات غير المبردة ، ولكنها توفر أداءً متفوقًا للتطبيقات المتطلبة.
