وحدة كاميرا حرارية مبردة عالية الدقة بدقة 1280x1024 بتقنية Superlattice من النوع الثاني ومعدل إطارات 50 هرتز
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1210LC |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | المدى الطيفي | 7.7μm ± 0.2μm ～ 9.4μm ± 0.3μm |
|---|---|---|---|
| معدل الإطار | 50 هرتز | درجة البكسل | 10 ميكرومتر |
| NETD | 35 م ك (F2) | مقاس | 148 × 59 × 82 ملم |
| إبراز | وحدة الكاميرا المبردة 1280 × 1024,وحدة الكاميرا المبردة OEM MCT,وحدات الكاميرا 12um MWIR |
||
منتوج وصف

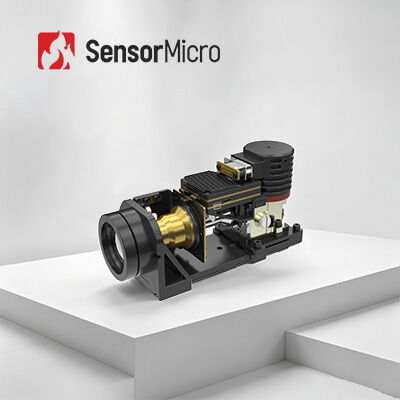

وحدة كاميرا حرارية مبردة عالية الدقة 1280x1024/12 ميكرومتر LWIR
نظرة عامة على المنتج
تستخدم نواة الكاميرا الحرارية GAVIN GC1210LC كاشفًا حراريًا مبردًا من النوع II Superlattice بدقة 1280×1024/10 ميكرومتر LWIR. مقارنة بالمنتجات التقليدية ذات الموجة الطويلة بدقة 640×512/15 ميكرومتر، فإنها تقلل حجم البكسل بمقدار الثلث وتزيد الدقة بمقدار أربع مرات، مما يعزز بشكل كبير الدقة المكانية ووضوح الصورة. بالاقتران مع خوارزميات معالجة الصور المتقدمة، فإنها توفر صورًا حرارية عالية الدقة ومفصلة بالميجابكسل، مما يجعلها مناسبة بشكل خاص للكشف عن الأهداف بعيدة المدى في ظروف الرؤية الضعيفة والظروف الجوية القاسية.
الميزات الرئيسية
- تصوير عالي الدقة بالميجابكسل- تم تطويره باستخدام كاشف موجة طويلة بالميجابكسل بدقة 1280×1024/10 ميكرومتر لالتقاط تفاصيل استثنائية
- معالجة صور متقدمة- معزز بخوارزميات الجيل التالي بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز حواف EE لوضوح فائق
- LWIR مع مقاومة للتداخل- مقاومة قوية للغبار والوهج، قابلة للتكيف مع البيئات المعقدة
- الكشف عن درجات الحرارة المنخفضة- قادر على اكتشاف الأجسام ذات درجات الحرارة المنخفضة بدقة عالية
- تقنية Type-II Superlattice- كفاءة كمومية وتوحيد ممتاز لأداء فائق
مواصفات المنتج
| الموديل | GAVIN GC1210LC |
|---|---|
| المؤشرات | |
| الدقة | 1280×1024 |
| حجم البكسل | 10 ميكرومتر |
| الاستجابة الطيفية | 7.7 ميكرومتر±0.2 ميكرومتر ~ 9.4 ميكرومتر±0.3 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 35mK(F2) |
| معالجة الصور | |
| معدل الإطارات | 50 هرتز |
| وضع التعتيم | خطي/مخطط/مختلط |
| التكبير الرقمي | تكبير رقمي مستمر من 1x إلى 8x |
| اتجاه الصورة | قلب أفقي/رأسي/قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| كهربائي | |
| فيديو رقمي | قياسي: DVP اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| مزامنة خارجية | قياسي: LV-TTL اختياري: RS422/LVDS |
| الاتصالات | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 24 فولت±4 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤15 واط |
| وقت التبريد (23 درجة مئوية) | ≤8 دقائق |
| الحجم (مم) | 148×59×82 |
| الوزن (جم) | ≤730 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| عدسة بصرية | |
| خيارات العدسة | تركيز ثابت: 45 مم/F2 تكبير مستمر: 30~300/F2 |
تطبيقات صناعية
تُستخدم وحدة التصوير الحراري GAVIN GC1210LC على نطاق واسع في العديد من التطبيقات بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والقطاعات الصناعية الحيوية الأخرى.
نبذة عن الشركة
SensorMicro هي شركة رائدة عالميًا في تصنيع وتوفير خدمات كواشف الأشعة تحت الحمراء، ملتزمة بتقديم كواشف تصوير حراري غير مبردة ومبردة عالية الأداء للعملاء في جميع أنحاء العالم مع مشاركة خبرة التطبيقات المهنية.
توفر SensorMicro كواشف أشعة تحت الحمراء متقدمة، ونوى كاميرات، ووحدات بتنسيقات وأطوال موجية متعددة الاستخدامات. تم تصميم منتجاتنا لتحقيق الوضوح والحساسية والكفاءة، وتتكامل بسلاسة في أنظمة متنوعة - مما يمكّن تطبيقات التصوير والاستشعار من الجيل التالي عبر صناعات متعددة.
تم اعتماد كواشف SensorMicro على نطاق واسع في التصوير الحراري، والأمن والمراقبة، والرؤية الشخصية، والسيارات، ومنتجات الأشعة تحت الحمراء الاستهلاكية. تتيح لنا قدرتنا على الإنتاج الضخم تلبية الطلب المتزايد من جميع الأسواق الحالية والناشئة.
أسئلة متكررة
1. ما هو كاشف MCT/HgCdTe؟
يشير MCT، ويسمى أيضًا HgCdTe، إلى تيلوريوريد الزئبق والكادميوم، وهو مركب كيميائي من تيلوريوريد الكادميوم (CdTe) وتيلوريوريد الزئبق (HgTe) ومادة شائعة في كواشف الضوء. كاشف MCT/HgCdTe هو كاشف ضوئي يعمل في بيئة مبردة ويمكنه اكتشاف إشعاع الأشعة تحت الحمراء. إنه أكثر حساسية من المستشعرات الحرارية.
2. ما هو كاشف T2SL؟
يشير T2SL إلى Type-II Superlattice، وهي مادة اصطناعية ذات تراكب دوري متناوب للوصلات غير المتجانسة بحجم النانومتر. تتميز بتوحيد عالٍ وخصائص بصرية فائقة، مثل كتلة الإلكترون الفعالة الكبيرة، ومعامل الامتصاص الكبير، والكفاءة الكمومية العالية. مقارنة بكاشف الأشعة تحت الحمراء MCT، يتمتع كاشف الأشعة تحت الحمراء T2SL بتوحيد جيد للمواد، وتكلفة أقل، وأداء مشابه لكاشف الأشعة تحت الحمراء MCT في النطاقات الموجية المتوسطة والطويلة، ولكنه يتمتع بمزايا كبيرة في النطاقات الموجية الطويلة جدًا.
3. ما هو الفرق بين الإضاءة المنخفضة، والأشعة تحت الحمراء النشطة، والتصوير الحراري؟
تتطلب الإضاءة المنخفضة الضوء الطبيعي وتحول صور الضوء الطبيعي الضعيفة إلى صور إلكترونية محسنة من خلال مضخمات الصور. تصدر الأشعة تحت الحمراء النشطة أشعة تحت حمراء وتستخدم أشعة تحت حمراء تنعكس عن الأهداف، مما يوفر إخفاءً ضعيفًا جدًا. لا يتطلب التصوير الحراري أي ضوء وهو تقنية رؤية ليلية سلبية بالأشعة تحت الحمراء تكتشف اختلافات الإشعاع تحت الحمراء بين الأهداف والمشاهد أو أجزاء مختلفة من الكائن. لا يتأثر بتغيرات ظروف الإضاءة المحيطة، أو أثناء العمليات الليلية، أو حتى في الضباب والمطر والبيئات القاسية الأخرى.
4. هل يمكن حجب التصوير الحراري؟
في معظم الحالات، لا يمكنك حجب التصوير الحراري بفعالية. ومع ذلك، لا يمكن للأشعة تحت الحمراء اختراق الجدران، ويمكن للزجاج حجب إشعاع الأشعة تحت الحمراء. لذلك، إذا كان مطلوبًا الإخفاء من الكشف الحراري، يمكنك وضع نفسك خلف زجاج أو جدران لحجب الكشف بالتصوير الحراري.
