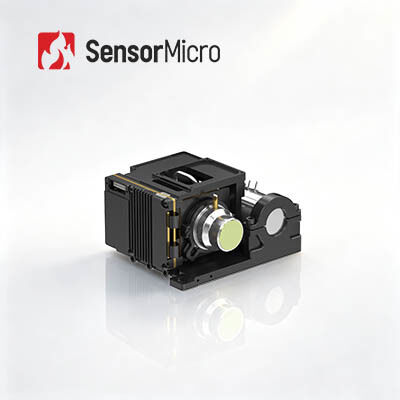

وحدة الكاميرا الأشعة تحت الحمراء المبردة مع دقة 1024 × 768/ 10μm وتكنولوجيا HOT في حجم ضيق 87 × 94 × 54.5 ملم
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1010HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| أسلوب | وحدة الأشعة تحت الحمراء المبردة | دقة | 1024 × 768/10μm |
|---|---|---|---|
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20 مللي كلفن (F2) ؛ 25 م ك (F4) | المدى الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
| مقاس | 87×94×54.5 ملم | عدسة اختيارية | تركيز ثابت 25 مم/F2 |
| إبراز | وحدات كاميرا مبردة بالأشعة تحت الحمراء 30 ميكرومتر,وحدات كاميرا مبردة بعدسة تقريب ثابتة,وحدة الأشعة تحت الحمراء المبردة بدقة 320x256 |
||
منتوج وصف
وحدة الكاميرا تحت الحمراء المبردة 1024 × 768/10μm مع تقنية HOT
لمحة عامة عن المنتج
تم تصميم جوهر كاميرا MWIR تحت الحمراء المبردة من GAVIN GC1010HMG لتصوير الحرارة عالية الأداء ، ويتضمن كاشف تحت الحمراء HOT 1024 × 768/ 10 μm.يقدم تخطيطاً محسّناً للمستشعر مع بكسلات أصغر مقارنةً بـ GC615HMG، فإنه يحقق حبات الصورة الدقيقة وأداء الكشف المتفوق.
وظائف معالجة الصور المتطورة بما في ذلك DRC ، 2D / 3D تخفيض الضوضاء وتعزيز حافة EE تضمن صور موثوقة وعالية الجودة في البيئات المعقدة.تقنية HOT تجلب مزايا كبيرة في الحجم، الوزن والطاقة: الجهاز المدمج 87 × 94 × 54.5mm يزن فقط 460g ويستهلك القليل من الطاقة.
مع واجهات الفيديو الرقمية متعددة الاستخدامات وخيارات الخروج المرنة RAW / YUV، GC1010HMG يسهل تكامل النظام، مما يجعله قلبًا حراريًا مثاليًا للأجهزة المحمولة،الحمولات المتنقلة وأنظمة المراقبة طويلة المدى التي تتطلب تعبئة صغيرة، وفورات الطاقة ومدى الكشف الموسع.
الخصائص الرئيسية
جودة ممتازة مع FPA أكبر وحجم بكسل أصغر
- تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبرد HOT MWIR ذو الشكل الكبير 1024 × 768/ 10μm ، مما يوفر صورًا واضحة ومجالًا واسعًا للرؤية
- مجهزة بخوارزميات معالجة الصور من الجيل التالي بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتحسين حافة EE لجودة الصورة المتفوقة
- يوفر حجم البكسل الأصغر 10μm دقة فضائية أعلى ونسبة أفضل من الإشارة إلى الضوضاء
تحسين SWaP بقيادة تكنولوجيا HOT
- يدعم عملية 150K عالية درجة الحرارة، مع وقت التبريد ≤ 4min
- الحجم المدمج: 87×94×54.5ملم، الوزن الخفيف: 460غ
واجهات غنية، وسهولة التكامل
- يدعم واجهات CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fiber optic
- مخرج صورة RAW/YUV مرن
مواصفات المنتج
| النموذج | غافين GC1010HMG |
| القرار | 1024×768 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20mK (F2) ؛ 25mK (F4) |
| معدل الإطار | 50 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0 الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤8W |
| وقت التبريد (23 درجة مئوية) | ≤4 دقيقة |
| الحجم (ملم) | 87×94×545 |
| الوزن (غ) | ≤460 |
| درجة حرارة العمل | -40°C~+71°C |
| خيارات العدسة | التركيز الثابت: 25mm/F2 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا الحرارية GAVIN GC1010HMG على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية وما إلى ذلك.
نظرة عامة على خط المنتجات
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.
- مجموعة متنوعة من المنتجات:توفر دقة مجموعة متعددة ، وحجم البكسلات ، ومجموعات الموجات ، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
- أداء ممتاز:صورة واضحة، حجم ضيق، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية مصممة للقيام تحت مجموعة واسعة من التحديات البيئية.
- التكامل السهل:خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.
الأسئلة الشائعة
ما هو كاشف MCT/HgCdTe؟
يشار إلى مركب الكادميوم التلوريد (CdTe) والكادميوم التلوريد (HgTe) وهو مادة شائعة في أجهزة الكشف الضوئي.كاشف MCT/HgCdTe هو كاشف ضوئي موصل يعمل في بيئة مشمسة ويمكنه الكشف عن الأشعة تحت الحمراءإنه أكثر حساسية من أجهزة الاستشعار الحرارية
ما هو كاشف T2SL؟
T2SL يشير إلى النوع الثاني من Superlattice ، وهو مادة اصطناعية ذات تنمية متغيرة الدورية في حجم نانومتر. لديها توحيد عالية وخصائص بصرية متفوقة ،مثل الكتلة الفعالة الكبيرة للإلكترون، معامل امتصاص كبير وكفاءة كمية عالية. بالمقارنة مع كاشف الأشعة تحت الحمراء MCT، كاشف الأشعة تحت الحمراء T2SL لديه توحيد المواد جيدة، منخفضة التكلفة،وأداء مماثل لمكتشف الأشعة تحت الحمراء MCT في نطاق الموجات المتوسطة والطويلة، ولكن لديها مزايا كبيرة في نطاق موجة طويلة جدا.
