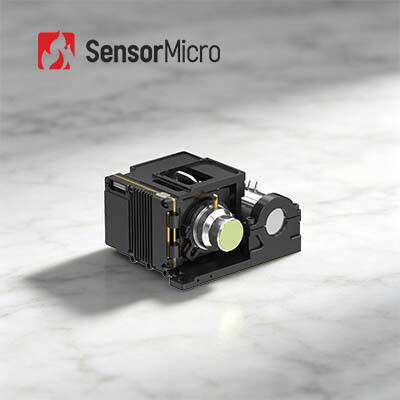

وحدة التصوير الحراري MWIR عالية معدل الصور 50 هرتز مع دقة 1024 × 768 وتكنولوجيا HOT
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1010HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| يكتب | وحدة الكاميرا المبردة | معدل الإطار | 50 هرتز |
|---|---|---|---|
| دقة | 1024 × 768/10μm | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20 مللي كلفن (F2) ؛ 25 م ك (F4) |
| مقاس | 87×94×54.5 ملم | منتصف الطول الموجي | 3.7 ~ 4.8 ميكرومتر |
| إبراز | وحدة التصوير الحراري MWIR 15um,وحدة التصوير الحراري 100 هرتز,وحدات الكاميرا المبردة HgCdTe |
||
منتوج وصف
وحدة التصوير الحراري MWIR عالية معدل الإطار تبرد HOT 1024 × 768/10μm
لمحة عامة عن المنتج
يحتوي جوهر الكاميرا تحت الحمراء GAVIN GC1010HMG على كاشف تحت الحمراء المبرد بموجات متوسطة 1024 × 768 ، 10μm HOT. بالمقارنة مع GAVIN GC615HMG ،معماري FPA الأكبر والبيكسل الأصغر يحسنون الدقة المكانية ورؤية التفاصيل لتحقيق صور حرارية أكثر وضوحًاالخوارزميات المدمجة لمعالجة الصور من الجيل القادم توفر تدفقات فيديو ثابتة عالية الوفاء.
باستخدام تقنية HOT للعمل في درجة حرارة عالية 150K (وقت التبريد ≤ 4 دقيقة) ، تحقق الوحدة خصائص SWaP ممتازة بأبعاد مادية 87 × 94 × 54.5 ملم ووزن 460 غرام فقطمجموعة شاملة من الواجهات الرقمية بما في ذلك كاميرالينك، USB3.0، GigE ، HDMI ، SDI ، MIPI والألياف البصرية متوفرة ، إلى جانب مخرجات الفيديو RAW / YUV القابلة للتكوين.
مصممة لدمج النظام بسلاسة، هذا النواة مناسبة بشكل جيد للأجهزة المحمولة، والحمولات المتنقلة ومهمات المراقبة المستمرة بعيدة المدى مع قيود صارمة على الحجم،الوزن واستخدام الطاقة.
الخصائص الرئيسية
جودة ممتازة مع FPA أكبر وحجم بكسل أصغر
- تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبرد HOT MWIR ذو الشكل الكبير 1024 × 768/ 10μm ، مما يوفر صورًا واضحة ومجالًا واسعًا للرؤية
- مجهزة بخوارزميات معالجة الصور من الجيل التالي بما في ذلك DRC ، والحد من الضوضاء 2D / 3D ، وتحسين حافة EE لجودة الصورة المتفوقة
- يوفر حجم البكسل الأصغر 10μm دقة فضائية أعلى ونسبة أفضل من الإشارة إلى الضوضاء
تحسين SWaP بقيادة تكنولوجيا HOT
- يدعم عملية 150K عالية درجة الحرارة، مع وقت التبريد ≤ 4min
- الحجم المدمج: 87×94×54.5ملم، الوزن الخفيف: 460غ
واجهات غنية، وسهولة التكامل
- يدعم واجهات CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fiber optic
- مخرج صورة RAW/YUV مرن
مواصفات المنتج
| النموذج | غافين GC1010HMG |
|---|---|
| القرار | 1024×768 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20mK (F2) ؛ 25mK (F4) |
| معدل الإطار | 50 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0 الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤8W |
| وقت التبريد (23 درجة مئوية) | ≤4 دقيقة |
| الحجم (ملم) | 87×94×545 |
| الوزن (غ) | ≤460 |
| درجة حرارة العمل | -40°C~+71°C |
| خيارات العدسة | التركيز الثابت: 25mm/F2 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا الحرارية GAVIN GC1010HMG على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية وما إلى ذلك.
خط منتجاتنا
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
- أجهزة الكشف عن الأشعة تحت الحمراء المختلفة المتاحة - كل من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة
- إنتاج الكميات لضمان تسليم سريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هي طريقة لاستخدام الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء، من أجل صياغة صور لها،أو الحصول على معلومات درجة حرارة من الأشياء، حتى في بيئات الضوء المنخفض.
في أي صناعات يتم استخدام أجهزة الكشف بالأشعة تحت الحمراء؟
كاشف الطائرة المحورية بالأشعة تحت الحمراء هو المكون الأساسي لنظام التصوير الحراري ، وهو المفتاح للكشف عن المعلومات بالأشعة تحت الحمراء للأجسام وتحديدها وتحليلها.لديها مجموعة واسعة من التطبيقات في النقل، التفتيش، مراقبة الأمن، الأرصاد الجوية، الطب وغيرها من الصناعات.
ما هي خصائص أجهزة الكشف عن الطائرة المحورية تحت الحمراء المبردة وغير المبردة؟
يمكن تقسيم أجهزة الكشف عن الطائرة التركيزية تحت الحمراء إلى أجهزة الكشف عن الطائرة التركيزية تحت الحمراء المبردة و أجهزة الكشف عن الطائرة التركيزية تحت الحمراء غير المبردة.يعمل كاشف الأشعة تحت الحمراء المبردة في بيئة فراغ منخفضة درجة الحرارة مع حساسية عالية ويمكن أن تميز اختلافات درجة الحرارة أكثر دقة، في حين أن كاشف الطائرة التركيزية تحت الحمراء غير المبرد لا يحتاج إلى بيئة تبخير ويمكن أن تعمل في درجة حرارة الغرفة.
كيف تختار عدسة كاميرا تحت الحمراء الحرارية المناسبة؟
- العدسة القياسية يمكن أن تلبي الأهداف العادية مع المسافة المناسبة
- بالنسبة للعدسة الهوائية، فهي مناسبة لأهداف صغيرة نسبياً وتحتاج للنظر إليها من مسافة بعيدة
- لرؤية المزيد من التفاصيل من الأشياء على مسافة قريبة، عدسة الزاوية العريضة أفضل
- العدسة الكبيرة هي لرؤية هدف صغير جداً من مسافة قريبة، مثل دائرة رقاقة
