وحدة الأشعة تحت الحمراء المبردة EYAS G615HMG HOT MWIR بدقة 640x512 وحجم بكسل 15 ميكرومتر
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | إياس G615HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| مقاس | 72 × 87 × 51 ملم | دقة | 640 × 512 / 15 ميكرومتر |
|---|---|---|---|
| NETD | 20 م ك (F4) | منتصف الطول الموجي | 3.7 ~ 4.8 ميكرومتر |
| صفات | التكامل السهل | يكتب | وحدات إعلانية مبردة |
| إبراز | وحدات الكاميرا المبردة EYAS 330,وحدات الكاميرا المبردة بنفايات,قلب الكاميرا بالأشعة تحت الحمراء 320x256 |
||
منتوج وصف

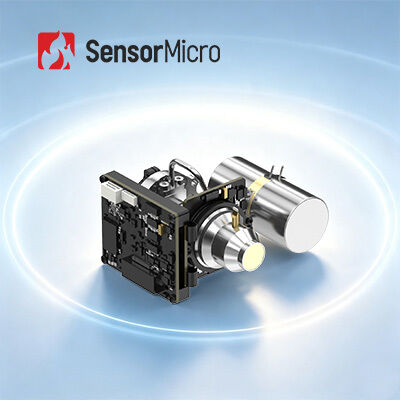

وحدة EYAS G615HMG HOT MWIR المبردة بالأشعة تحت الحمراء 640x512/15 ميكرومتر
نظرة عامة على المنتج
تدمج وحدة AD المبردة EYAS G615HMG كاشف الأشعة تحت الحمراء MWIR المبرد بتقنية HOT (درجة حرارة تشغيل عالية) بدقة 640 × 512/15 ميكرومتر مع لوحة دوائر تحويل تناظري إلى رقمي. تتميز هذه الوحدة بمبرد ستيرلينغ خطي عالي الأداء، وتقوم بتحويل إشارات الخرج التناظرية إلى تدفقات فيديو رقمية مع توفير طاقة القيادة الأساسية والتحكم في التوقيت.
يمكّن هذا الحل عملاء OEM من تبسيط اختبار قبول كاشفات الأشعة تحت الحمراء، وتبسيط تكامل النظام، وتسريع دورات التطوير. توفر تقنية HOT (درجة حرارة تشغيل تصل إلى 150 كلفن) خصائص محسّنة للحجم والوزن والطاقة (SWaP) مع موثوقية معززة، مما يجعلها مثالية للتطبيقات خفيفة الوزن التي تتطلب استقرارًا عاليًا.
الميزات الرئيسية
التوافق مع التيار الرئيسي، تسريع التطوير
- يعتمد على كاشف الأشعة تحت الحمراء MWIR المبرد بتقنية HOT بدقة 640 × 512/15 ميكرومتر للتيار الرئيسي لتوافق واسع مع المنصات
- تتيح دائرة AD المدمجة للتحويل التناظري إلى رقمي تكاملًا سريعًا للنظام
- تصميم الكل في واحد بأبعاد متطابقة مع الكاشف
تقنية HOT تمكّن من تحسين SWaP
- زيادة درجة حرارة تشغيل مستوى البؤرة إلى 150 كلفن
- أبعاد مدمجة: ≤ 72 × 87 × 51 مم
- خفيف الوزن: ≤ 250 جرام
- استهلاك طاقة منخفض: ≤ 4.5 واط
أداء متميز، تكامل سهل
- معدل إطارات قابل للتعديل من 1-120 هرتز لالتقاط الأهداف سريعة الحركة
- واجهة Camera Link تُخرج بيانات خام بدقة 16 بت
- قدرة التحكم عبر المنفذ التسلسلي
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| الموديل | EYAS G615HMG |
| الدقة | 640 × 512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 20mK (F4) |
| معدل الإطارات | 1 ~ 120 هرتز، قابل للتعديل |
| وضع التشغيل | لقطة، أوضاع تكامل ITR/IWR، مقاومة التوهج، وضع النافذة |
| واجهة خارجية قياسية | 60 دبوس: 37201-SM060-032W1R01 5 دبوس: A1257WR-S-5P-LCP |
| فيديو رقمي | CameraLink بدقة 16 بت (وضع CameraLink الأساسي) |
| مزامنة خارجية | CC1: مزامنة إطار خارجية |
| الاتصال | CameraLink UART (افتراضي) / RS232 (قابل للتخصيص) معدل الباود: 9600 بت في الثانية (افتراضي) |
| مزود الطاقة | لوحة AD: 5 فولت مبرد: 12 فولت |
| طاقة ثابتة (23 درجة مئوية) | ≤ 4.5 واط |
| وقت التبريد (23 درجة مئوية) | ≤ 3 دقائق |
| الحجم | 72 × 87 × 51 مم |
| الوزن | ≤ 250 جرام |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري EYAS G615HMG على نطاق واسع في العديد من التطبيقات بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، وعمليات الفحص الصناعي المختلفة.
قدرات التصنيع
- حساسية عالية وأداء ممتاز: تقنية عالمية رائدة في صناعة الأشعة تحت الحمراء
- كاشفات أشعة تحت حمراء متنوعة متاحة: كاشفات أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع: ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكاشفات
- مرافق متقدمة: مرفق بمساحة 30,000 متر مربع مع 20,000 متر مربع من مساحة الغرفة النظيفة
أسئلة متكررة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
يستخدم التصوير الحراري بالأشعة تحت الحمراء الإشعاع تحت الأحمر والطاقة الحرارية لجمع المعلومات حول الأجسام. من خلال اكتشاف اختلافات الإشعاع بين الأجسام وبيئتها الخلفية، وكذلك الاختلافات داخل الأجسام نفسها، تعرض الصور الحرارية بالأشعة تحت الحمراء تقلبات الإشعاع التي تكشف عن خصائص المشهد.
ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
يمثل قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتقنية التصوير الحراري بالأشعة تحت الحمراء. تُستخدم المنتجات المطورة باستخدام هذه التقنيات على نطاق واسع في مجال الطاقة الكهربائية، والأمن والمراقبة، والتصنيع الصناعي، والبحث العلمي، والعلاج الطبي، وغيرها من المجالات التقليدية.
كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، تنبعث جميع الأجسام ذات درجات الحرارة الأعلى من الصفر المطلق (-273 درجة مئوية) إشعاعًا تحت أحمر. تقيس كاشفات الكاميرا بالأشعة تحت الحمراء اختلافات درجة الحرارة بين الأهداف وخلفيتها، مما ينتج صورًا مميزة بالأشعة تحت الحمراء تُعرف بالصور الحرارية.
كيف تعمل كاشفات الأشعة تحت الحمراء؟
يدخل الإشعاع تحت الأحمر المنبعث من الأهداف إلى نطاق استشعار الكاشف الحراري. يقوم كاشف الأشعة تحت الحمراء بتحويل إشارات الإشعاع ذات الشدة المتغيرة إلى إشارات كهربائية مقابلة، والتي يتم بعد ذلك تضخيمها ومعالجتها لتشكيل صور مرئية بالأشعة تحت الحمراء.
ما هي مزايا كاشفات الأشعة تحت الحمراء المبردة؟
تعمل كاشفات مستوى البؤرة المبردة بالأشعة تحت الحمراء عند درجات حرارة منخفضة يوفرها مبردات ديوار الكاشف (DDC). توفر حساسية فائقة، وتميز اختلافات درجات الحرارة الأكثر دقة من الكاشفات غير المبردة. هذا يتيح اكتشاف وتحديد وتمييز الأجسام على مسافات تتجاوز عشرة كيلومترات. في حين أن هيكلها المعقد يؤدي إلى تكاليف أعلى مقارنة بالكاشفات غير المبردة، إلا أنها توفر أداءً استثنائيًا للتطبيقات المتطلبة.
