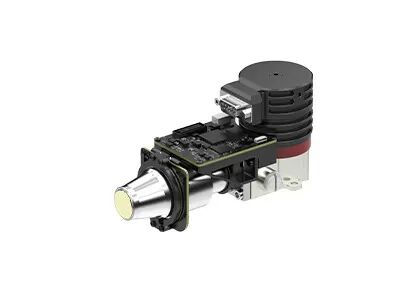

EYAS330 MWIR وحدات الكاميرا المبردة الكاميرا تحت الحمراء 320x256/30μm
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | EYAS330 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| مقاس | 142x58.5x71 ملم | دقة | 320 × 256/30 ميكرومتر |
|---|---|---|---|
| NETD | ≤9mk | منتصف الطول الموجي | 3.7 ~ 4.8 ميكرومتر |
| صفات | التكامل السهل | يكتب | وحدات إعلانية مبردة |
| إبراز | وحدات الكاميرا المبردة EYAS 330,وحدات الكاميرا المبردة بنفايات,قلب الكاميرا بالأشعة تحت الحمراء 320x256 |
||
منتوج وصف
EYAS330 MWIR وحدات الكاميرا المبردة الكاميرا تحت الحمراء 320x256 30μM
وصف المنتج
وحدات AD المبردة من سلسلة EYAS لديها وظيفة مكبر مسبق لتحويل الإشارة التناظرية من أجهزة الكشف عن الأشعة تحت الحمراء المبردة إلى مخرج تدفق فيديو رقمي.وهي متوفرة مع تنسيقات الدقة المختلفة ومجموعات موجات مختلفة. EYAS330 هو عضو في عائلة EYAS مع كاشف 320x256 / 30μm MWIR و RS058 dewar cooler متكامل.
نحن متخصصون في تصميم وتصنيع وبيع وتسويق أجهزة الكشف عن الصور الحرارية ووحدات الأشعة تحت الحمراء.الشركة تغطي مساحة 30 ألف متر مربع مع 20 ألف متر مربع غرفة نظيفة، والتي يمكن أن توفر للعملاء إمدادات مستقرة من منتجات الأشعة تحت الحمراء.
الخصائص الرئيسية
- سهلة التطوير والتكامل
- كاميرا لينك الواجهة الخروج 16 بت البيانات الخام، التحكم في الموانئ المتسلسلة
- هيكل متكامل، الأبعاد متوافقة مع كاشف
- 5 فولت إمدادات واحدة
- قادرة على التقاط الهدف الذي يتحرك بسرعة عالية
مواصفات المنتج
| النموذج | EYAS330 |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 320×256 |
| مساحة البكسل | 30 ميكرومتر |
| جهاز التبريد | RS058 |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وقت التبريد (25 درجة مئوية) | ≤6 دقيقة |
| NETD الأمثل (20 درجة مئوية) | ≤9mK |
| وضع العمل | |
| معدل الإطار | 1~200 هرتز قابلة للتعديل |
| وضع العمل | صورة فورية؛ وضع تكامل ITR/IWR؛ وضع Windows؛ مكافحة الإزهار |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | QSH 60pin |
| الفيديو الرقمي | كاميرالينك: مخرج 16 بت بيانات خام |
| التزام خارجي | CC1: INT/Frame Sync الخارجي؛ CC2: MC Sync الخارجي |
| التواصل | الميناء المتسلسل لـ Cameralink: TFG+/، TC+/-؛ 9600bps |
| إمدادات الطاقة | لوحة تصوير القناة الواحدة: 5 فولت 1 قناة كريوكولر: 24 فولت |
| استهلاك الطاقة المستقر | 7W |
| الأبعاد (ملم) | 142 × 58.5 × 71 |
| الوزن | ≤680 غرام |
| درجة حرارة العمل | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري EYAS330 على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة المستشعرات وما إلى ذلك.
خط منتجاتنا
حساسية عالية وأداء ممتاز
تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
أجهزة كشف تحت الحمراء المختلفة المتاحة
كل من أجهزة الكشف عن IR غير المبردة والمبردة في تنسيقات وحجم البكسل المختلف
إنتاج كمي لضمان تسليم سريع
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.وفقا لفرق الإشعاع بين الكائن وبيئة الخلفية وفرق الإشعاع لكل جزء من الكائن نفسه، الصورة الحرارية تحت الحمراء يمكن أن تظهر تقلبات الإشعاع لكل جزء من المشهد، وبالتالي تظهر خصائص المشهد.
2ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري تحت الحمراء. تستخدم المنتجات التي تم تطويرها على أساس هاتين التكنولوجيتين على نطاق واسع في الطاقة الكهربائية ،الأمن والمراقبة، التصنيع الصناعي، البحث العلمي، العلاج الطبي ومجالات تقليدية أخرى.
3ما هي التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي درجة حرارتها أعلى من الصفر المطلق (- 273 درجة مئوية) إشعاع الأشعة تحت الحمراء.باستخدام كاميرا الأشعة تحت الحمراء لقياس اختلاف درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور تحت الحمراء المختلفة، والتي تسمى أيضا الصور الحرارية.
4كيف تعمل أجهزة الكشف بالأشعة تحت الحمراء؟
الإشعاع تحت الحمراء الذي ينبعث من الهدف يدخل نطاق الكشف الحراريثم يغير كاشف الأشعة تحت الحمراء إشارة الإشعاع من كثافة مختلفة إلى الإشارة الكهربائية المقابلة، ومن ثم من خلال التضخيم ومعالجة الفيديو، تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
5ما هي مزايا أجهزة الكشف عن الأشعة تحت الحمراء المبردة؟
يعمل كاشف الطائرة التركيزية تحت الحمراء المبرد عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف dewar cooler (ddc).لديها حساسية عالية ويمكن أن تميز اختلاف درجة الحرارة أكثر دقة من كاشف الأشعة تحت الحمراء غير المبردةيمكنها الكشف عن الأشياء وتحديدها وتعرف عليها على مسافة طويلة جداً تبلغ أكثر من 10 كيلومتراتهيكل الكاشف المبرد معقد جدا مما يؤدي إلى تكلفة عالية نسبيا من الكاشف غير المبرد.
