وحدة حرارية بالأشعة تحت الحمراء مبردة بدقة 1024×768 وحجم بكسل 10 ميكرومتر للمراقبة بعيدة المدى
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1010HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1024 × 768/10μm | معدل الإطار | 50 هرتز |
|---|---|---|---|
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20mK(F2); 25 م ك (F4) | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر |
| مقاس | 87×94×54.5 ملم | وزن | ≥460 جرام |
| إبراز | وحدة الحرارة المبردة 15UM MWIR,وحدة الحرارة المبردة من مادة MCT,وحدات الكاميرا المبردة |
||
منتوج وصف

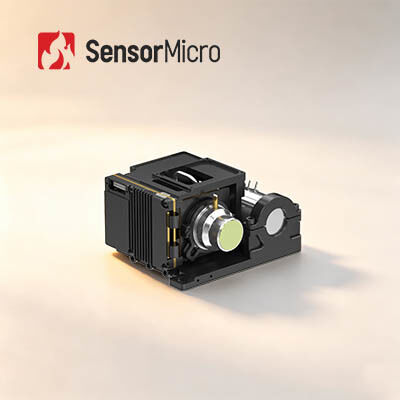

وحدة حرارية بالأشعة تحت الحمراء HOT MWIR مبردة بدقة 10 ميكرومتر 1024 × 768 للمراقبة بعيدة المدى
نظرة عامة على المنتج
تتميز نواة الكاميرا الحرارية المبردة GAVIN GC1010HMG بكاشف HOT MWIR بدقة 1024 × 768 وبكسل 10 ميكرومتر. بفضل مصفوفة بؤرية أكبر وبكسلات أصغر مقارنةً بطراز GC615HMG، فإنها تلتقط صورًا أكثر حدة بتفاصيل دقيقة. مدعومة بخوارزميات معالجة صور متقدمة من الجيل التالي، فإنها تنتج باستمرار صورًا حرارية مستقرة وعالية الجودة. بالاستفادة من تقنية HOT، تحقق الوحدة أداءً متميزًا في SWaP، مع أبعاد مخفضة ووزن أخف واستهلاك طاقة أقل. مجهزة بواجهات فيديو رقمية وفيرة وأوضاع إخراج صور مرنة، تتناسب هذه النواة سهلة التكامل مع الأنظمة المحمولة، وحمولات الطائرات المحمولة جواً، وتطبيقات المراقبة طويلة الأجل، وتلبي تمامًا المشاريع المدمجة التي تعطي الأولوية للتصغير وكفاءة الطاقة والكشف عن المسافات الطويلة.
الميزات الرئيسية
- جودة فائقة مع مصفوفة بؤرية أكبر وحجم بكسل أصغر
- تم تطويرها بناءً على كاشف الأشعة تحت الحمراء المبرد HOT MWIR كبير التنسيق بدقة 1024 × 768 / 10 ميكرومتر، مما يوفر صورًا واضحة ومجال رؤية واسعًا
- مزودة بخوارزميات معالجة صور من الجيل التالي بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف EE لجودة صورة فائقة
- يوفر حجم البكسل الأصغر 10 ميكرومتر دقة مكانية أعلى ونسبة إشارة إلى ضوضاء أفضل
- تحسين SWaP بقيادة تقنية HOT
- تدعم التشغيل بدرجة حرارة عالية 150 كلفن، مع وقت تبريد ≤ 4 دقائق
- حجم صغير: 87 × 94 × 54.5 مم، وزن خفيف: 460 جرام
- واجهات غنية، تكامل سهل
- تدعم واجهات CameraLink / USB3.0 / GigE / HDMI / SDI / MIPI / الألياف الضوئية
- إخراج صور RAW / YUV مرن
مواصفات المنتج
| الموديل | GAVIN GC1010HMG |
|---|---|
| الدقة | 1024 × 768 |
| حجم البكسل | 10 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20mK (F2)؛ 25mK (F4) |
| معدل الإطارات | 50 هرتز |
| التقريب الرقمي | تقريب رقمي مستمر من 1 × إلى 8 × |
| اتجاه الصورة | قلب أفقي / رأسي / قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| فيديو تناظري | PAL / NTSC |
| فيديو رقمي | قياسي: DVP / LVDS / USB2.0 اختياري: Cameralink / USB3.0 / GigE / SDI / HDMI / MIPI / ألياف بصرية أحادية النمط / ألياف بصرية متعددة الأنماط |
| مزامنة خارجية | قياسي: LV-TTL اختياري: RS422 / LVDS |
| الاتصال | قياسي: USB2.0 / LV-TTL اختياري: RS422 / CAN / USB3.0 / GigE |
| مزود الطاقة | 12 فولت ± 1 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 8 واط |
| وقت التبريد (23 درجة مئوية) | ≤ 4 دقائق |
| الحجم (مم) | 87 × 94 × 54.5 |
| الوزن (جم) | ≤ 460 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| عدسة بصرية | تركيز ثابت: 25 مم / F2 |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري GAVIN GC1010HMG على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، وما إلى ذلك.
خط كاشفات الأشعة تحت الحمراء الخاص بنا
تقنيات كاشفات الأشعة تحت الحمراء الداخلية
- كاشفات الأشعة تحت الحمراء غير المبردة VOx مقاس 8 بوصات بدقة 0.11 ميكرومتر
- كاشفات الأشعة تحت الحمراء المبردة MCT مقاس 8 بوصات بدقة 0.5 ميكرومتر
- كاشفات الأشعة تحت الحمراء المبردة T2SL مقاس 8 بوصات بدقة 0.5 ميكرومتر
القدرة الإنتاجية والمزايا
- 6 ملايين كاشف أشعة تحت حمراء مطور ذاتيًا سنويًا
- منشأة تصنيع أشباه الموصلات بمساحة 30,000 متر مربع
- منطقة غرفة نظيفة بمساحة 20,000 متر مربع
أسئلة متكررة
ما هي الحساسية الحرارية؟
الحساسية الحرارية، والتي تسمى أيضًا NETD (فرق درجة حرارة الضوضاء المكافئ)، هي معلمة رئيسية لتقييم كاميرات التصوير الحراري في الموجة المتوسطة (MWIR) والموجة الطويلة (LWIR). وهي مرتبطة مباشرة بالوضوح الذي تقاس به الكاميرا الحرارية. إنها قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها بالملي كلفن (mK). كلما انخفضت قيمة الحساسية الحرارية، زادت الحساسية وزاد وضوح الصورة.
ما هي تطبيقات التصوير الحراري؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتقنية التصوير الحراري بالأشعة تحت الحمراء. تُستخدم المنتجات المطورة بناءً على هاتين التقنيتين على نطاق واسع في الأمن والمراقبة، والفحص الصناعي، ومكافحة الحرائق، والصيانة التنبؤية، وأنظمة مساعدة السائق المتقدمة (ADAS)، والوقاية من الأوبئة، وإنترنت الأشياء الذكي (AIoT)، وما إلى ذلك.
