وحدة حرارية مبردة 15μM 640x512 MCT MWIR مع مجموعة تبريد ديوار المتكاملة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 640 × 512/15 ميكرومتر | المبرد | RS058 |
---|---|---|---|
NETD | ≤17mK | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر |
بحجم | 147 × 58.5 × 71 ملم | وزن | ≤680 جرام |
تسليط الضوء | وحدة حرارية مبردة 15uM MWIR,وحدة حرارية مبردة بمادة MCT,وحدات تبريد مجمعة لمبرد ديوار |

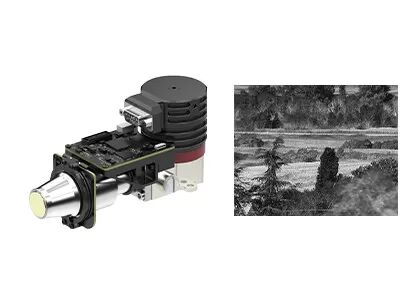

وحدة حرارية مبردة 15μM 640x512 MCT MWIR مع مجموعة تبريد ديوار المتكاملة
وحدة إعلانية مبردة مع كاشف الأشعة تحت الحمراء المبرد بحجم 640 × 512/15 ميكرومتر MCT MWIR للتكامل السريع
تتميز وحدات AD المبردة من سلسلة EYAS بوظيفة مكبر الصوت المسبق لتحويل الإشارة التناظرية من كاشفات الأشعة تحت الحمراء المبردة إلى إخراج دفق فيديو رقمي.وهي متوفرة بتنسيقات دقة مختلفة ونطاقات موجية مختلفة.EYAS615A هو عضو في عائلة EYAS مع كاشف مبرد MWIR بحجم 640 × 512/15 ميكرومتر ومبرد مبرد RS058 مدمج.
مع وحدة AD المبردة من سلسلة EYAS ، يسهل على عملاء OEM إجراء اختبار قبول سريع على كاشفات الأشعة تحت الحمراء GST ، وبدء التطوير الثانوي السريع وتقصير فترة تطوير الوحدات والمنتجات الكاملة القائمة على أجهزة الكشف عن الأشعة تحت الحمراء المبردة.
تتخصص شركة Global Sensor Technology في تصميم وتصنيع وبيع وتسويق أجهزة الكشف عن التصوير الحراري ووحدات الأشعة تحت الحمراء.يمكننا تزويد عملائنا بمجموعة متنوعة من حلول التصوير الحراري بالأشعة تحت الحمراء والتي تقصر وقت التطوير الثانوي وتقلل بشكل كبير من التكلفة للعملاء.
- دقة الكاشف: 640x512 / 15μm
- مادة الكاشف: MCT / HgCdTe
- المبرد: RS058
- معدل الإطار: 1 ~ 120 هرتز قابل للتعديل
- الحجم: 147 × 58.5 × 71 مم
- الوزن: ≤680 جرام
- سهل التطوير والتكامل
نموذج | EYAS615A |
أداء كاشف الأشعة تحت الحمراء | |
القرار | 640 × 512 |
مساحة وحدة الصورة | 15 ميكرومتر |
المبرد | RS058 |
النطاق الطيفي | 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط |
وقت التبريد (25 درجة مئوية) | ≤6 دقيقة |
NETD الأمثل (20 درجة مئوية) | ≤17mK |
نمط العمل | |
معدل الإطار | 1 ~ 120 هرتز قابل للتعديل |
نمط العمل | لمحة؛وضع تكامل ITR / IWR ؛وضع الويندوز؛مكافحة التفتح |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | QSH 60 دبوس |
فيديو رقمية | Cameralink: إخراج البيانات الخام 16 بت |
مزامنة خارجية | CC1: المزامنة الخارجية / الإطار الخارجي ؛CC2: مزامنة خارجية MC |
الاتصالات | المنفذ التسلسلي Cameralink: TFG +/-، TC +/- ؛9600 بت في الثانية |
مزود الطاقة | لوحة تصوير قناة واحدة: 5 فولت 1 قناة مبرد: 24 فولت |
استهلاك طاقة مستقر | 7 واط |
الأبعاد (مم) | 147 × 58.5 × 71 |
وزن | ≤680 جرام |
درجة حرارة العمل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
تستخدم وحدة التصوير الحراري EYAS615A على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
1. ما هي الحساسية الحرارية؟
الحساسية الحرارية ، المسماة أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معلمة رئيسية لتقييم كاميرات التصوير الحراري ذات الموجة المتوسطة (MWIR) والموجة الطويلة (LWIR).يرتبط ارتباطًا مباشرًا بالوضوح الذي يتم قياسه بواسطة جهاز التصوير الحراري.إنها قيمة عددية تمثل نسبة الإشارة إلى الضوضاء لاختلاف درجة الحرارة ويتم قياسها بالملي كلفن (mK).كلما كانت قيمة الحساسية الحرارية أصغر ، كلما زادت الحساسية وكانت الصورة أكثر وضوحًا.
2. ما هي تطبيقات التصوير الحراري؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتقنية التصوير الحراري بالأشعة تحت الحمراء.تُستخدم المنتجات التي تم تطويرها بناءً على هاتين التقنيتين على نطاق واسع في الأمن والمراقبة ، وحمولات الطائرات بدون طيار ، والتفتيش الصناعي ، ومكافحة الحرائق ، والصيانة التنبؤية ، و ADAS ، والوقاية من الأوبئة ، و AIoT ، إلخ.
