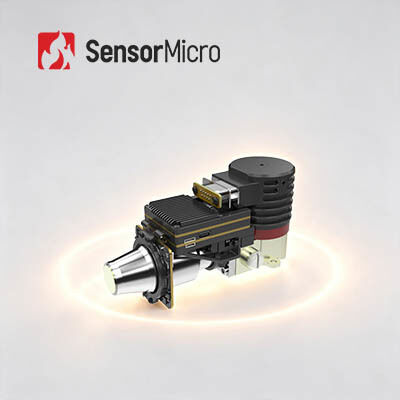

وحدة حرارية مبردة MCT MWIR بدقة 640 × 512 وحجم بكسل 15 ميكرومتر لاكتشاف المدى الطويل
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615WMA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | وقت التبريد (23 درجة مئوية) | ≥8 دقيقة عند 24 فولت |
|---|---|---|---|
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 16mK(F2); 18 م ك (F4) | معدل الإطار | 50 هرتز/100 هرتز |
| مقاس | 142×58.8×80 ملم | وزن | ≥680 جرام |
| إبراز | الوحدة الحرارية المبردة MWIR 640x512,وحدة الحرارة المبردة 15um,الوحدة الحرارية المبردة للكشف عن المدى الطويل |
||
منتوج وصف
وحدة حرارية مبردة MCT MWIR بدقة 640x512 / 15 ميكرومتر للكشف بعيد المدى
نظرة عامة على المنتج
وحدة كاميرا حرارية مبردة بالأشعة تحت الحمراء متوسطة الموجة GAVIN GC615WMA بدقة 640x512 / 15 ميكرومتر
تدمج GAVIN GC615WMA كاشف MWIR عريض النطاق بدقة 640 × 512 / 15 ميكرومتر ومبرد كريو منخفض الحرارة RS058، جنبًا إلى جنب مع خوارزميات معالجة صور مدمجة متعددة. بفضل حساسيتها العالية واستجابتها الطيفية الواسعة، تلعب دورًا حيويًا في التطبيقات المتقدمة مثل اكتشاف العيوب ذات درجات الحرارة العالية، والوقاية من حرائق الغابات، وسيناريوهات أخرى متطلبة.
تستخدم وحدة GAVIN GC المبردة الحرارية كاشفات الأشعة تحت الحمراء المبردة MCT و T2SL وتدمج خوارزميات معالجة صور متنوعة لإخراج صور واضحة بالأشعة تحت الحمراء في الظلام الدامس أو الظروف الجوية السيئة. يمكنها اكتشاف وتحديد المخاطر والتهديدات على مسافة طويلة مع تقديم المزيد من تفاصيل الهدف على مسافة قصيرة.
الميزات الرئيسية
- مصفوفة بؤرية رئيسية، تغطية طيفية واسعة- دقة رئيسية 640 × 512 للتصوير الواضح والمفصل مع تغطية طيفية واسعة من 2.5-4.8 ميكرومتر لتطبيقات متنوعة
- سهولة التكامل، تكوين مرن- واجهة صور CameraLink مع دعم إخراج بيانات صور RAW/YUV
- معدل إطارات مرتفع، التقاط فوري- معدلات إطارات اختيارية 50 هرتز/100 هرتز لالتقاط الأهداف سريعة الحركة
مواصفات المنتج
| الموديل | GAVIN GC615WMA |
|---|---|
| الدقة | 640 × 512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | قطع عند: ≤2.5 ميكرومتر، قطع عند: ≥4.8 ميكرومتر (استجابة 50%) |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 16mK (F2) 18mK (F4) |
| معدل البكسل الفعال | ≥99.76% |
| معدل الإطارات | 50 هرتز/100 هرتز |
| فيديو رقمي | قياسي: DVP/LVDS/USB2.0@50Hz اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| الاتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| وقت التبريد (23 درجة مئوية) | ≤8 دقائق عند 24 فولت |
| طاقة ثابتة (23 درجة مئوية) | ≤10 واط |
| الحجم (مم) | 142 × 58.8 × 80 |
| الوزن (جم) | ≤680 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| درجة حرارة التخزين | -55 درجة مئوية ~ +71 درجة مئوية |
| البعد البؤري | 55 مم/F2 |
التطبيقات الصناعية
تُستخدم وحدة الكاميرا الحرارية GAVIN GC615WMA على نطاق واسع في العديد من المجالات مثل المراقبة البيئية، والمراقبة بعيدة المدى، وتحديد العيوب ذات درجات الحرارة العالية، والتبديل متعدد الأطياف.
مزايا شركتنا
- خبرة تقنية عميقة- بفضل سنوات عديدة من الخبرة في البحث والتطوير وتطبيق تكنولوجيا المستشعرات بالأشعة تحت الحمراء، قمنا ببناء قدرات قوية في تصميم الرقائق، وتصنيع الرقائق، والتعبئة والاختبار، بالإضافة إلى تكامل الأنظمة.
- التركيز على الابتكار والتطبيق العملي- نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع حدود NETD، و SWaP، ودرجة حرارة التشغيل باستمرار.
- محفظة منتجات متنوعة- مدعومين بالبحث والتطوير المستقل ومسارات تقنية متعددة، نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة.
- التحقق الصارم من الموثوقية- مدعومين بنظام إدارة جودة قوي، تخضع منتجاتنا لإجراءات اختبار متعددة لضمان الاستقرار والموثوقية على المدى الطويل.
- دعم فني احترافي- يعمل فريق المهندسين لدينا عن كثب مع فرق البحث والتطوير والمنتجات لدى العملاء لتسريع تكامل الأنظمة وتحسين الكفاءة.
أسئلة متكررة
ما هي الحساسية الحرارية؟
الحساسية الحرارية، والتي تسمى أيضًا NETD (فرق درجة الحرارة المكافئ للضوضاء)، هي معلمة رئيسية لتقييم كاميرات التصوير الحراري متوسطة الموجة (MWIR) وطويلة الموجة (LWIR). ترتبط مباشرة بالوضوح الذي تقاس به الكاميرا الحرارية. إنها قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة وتقاس بالملي كلفن (mK). كلما كانت قيمة الحساسية الحرارية أصغر، زادت الحساسية وزادت وضوح الصورة.
ما هي تطبيقات التصوير الحراري؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء. تُستخدم المنتجات المطورة بناءً على هاتين التقنيتين على نطاق واسع في الأمن والمراقبة، والفحص الصناعي، ومكافحة الحرائق، والصيانة التنبؤية، وأنظمة مساعدة السائق المتقدمة (ADAS)، والوقاية من الأوبئة، وإنترنت الأشياء الذكي (AIoT) وما إلى ذلك.
ما هو كاشف MCT/HgCdTe؟
يشير MCT، والذي يسمى أيضًا HgCdTe، إلى تيلوريد الكادميوم والزئبق (HgCdTe) وهو مركب كيميائي من تيلوريد الكادميوم (CdTe) وتيلوريد الزئبق (HgTe) ومادة شائعة في أجهزة الكشف الضوئية. كاشف MCT/HgCdTe هو كاشف كهروضوئي يعمل في بيئة مبردة ويمكنه اكتشاف الإشعاع تحت الأحمر. إنه أكثر حساسية من المستشعرات الحرارية.
