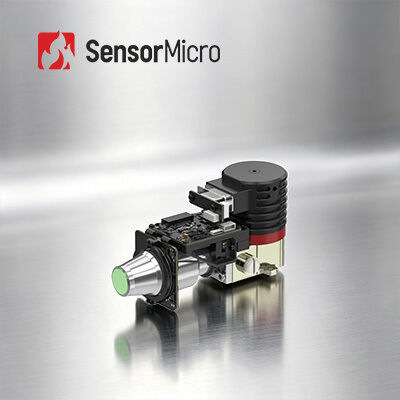

640x512 دقة 15μm حجم البكسل وحدة AD المبردة مع معدل إطار قابل للتعديل من 1 ~ 120 هرتز للتصوير الحراري
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | إياس G615MA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | معدل الإطار | 1 ~ 120 هرتز، قابل للتعديل |
|---|---|---|---|
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 16mK(F2); 18 م ك (F4) | المدى الطيفي | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm |
| مقاس | 142 × 59 × 78 ملم | وزن | ≥650 جرام |
| إبراز | وحدة إعلان مبردة 640 × 512,وحدة إعلان مبردة للكشف عن الأشعة تحت الحمراء,مسرع لكاشف الأشعة تحت الحمراء المبرد |
||
منتوج وصف
مسرّع للكاشف بالأشعة تحت الحمراء المبرد 640x512/15 ميكرومتر وحدة AD مبردة
نظرة عامة على المنتج
وحدة AD مبردة مع كاشف أشعة تحت حمراء مبرد MCT MWIR بدقة 640x512 / 15 ميكرومتر للتكامل السريع
تتميز وحدات AD المبردة من سلسلة EYAS G بوظائف مضخم مسبق لتحويل الإشارات التناظرية من كواشف الأشعة تحت الحمراء المبردة إلى مخرجات بث فيديو رقمي. متوفرة بتنسيقات دقة مختلفة ونطاقات موجية.
تدمج وحدة AD المبردة EYAS G615MA كاشف أشعة تحت حمراء مبرد MWIR بدقة 640 × 512 / 15 ميكرومتر مع لوحة دوائر AD ومبرد ستيرلينغ دوار RS058. تقوم بتحويل إشارات الخرج التناظرية إلى بث فيديو رقمي مع توفير طاقة القيادة وتوقيت التحكم، مما يمكّن عملاء OEM من اختبار الكواشف والتحقق منها بسرعة، وتبسيط عمليات التكامل، وتسريع تقدم التطوير.
مع وحدات AD المبردة من سلسلة EYAS G، يمكن لمدمجي OEM إجراء اختبارات قبول سريعة على كواشف الأشعة تحت الحمراء من SensorMicro، وبدء تطوير ثانوي سريع، وتقصير دورات التطوير للوحدات والمنتجات الكاملة القائمة على كواشف الأشعة تحت الحمراء المبردة.
الميزات الرئيسية
- تحويل تناظري إلى رقمي، تطوير مسرّع- بناءً على كواشف الأشعة تحت الحمراء المبردة MWIR بدقة 640 × 512 مع دائرة AD مدمجة للتحويل التناظري إلى رقمي وأبعاد كاشف متسقة
- الأشعة تحت الحمراء المبردة متوسطة الموجة لتعدد الاستخدامات العالي- تبريد متوسط الموجة مع اتساق ممتاز، وإمداد مستقر، ودقة رئيسية لتكيف واسع
- أداء ممتاز، تكامل سهل- واجهة Cameralink تخرج بيانات خام بدقة 16 بت مع تحكم بمنفذ تسلسلي، ومعدل إطارات مرتفع قابل للتعديل من 1 إلى 120 هرتز لالتقاط الأهداف سريعة الحركة.
مواصفات المنتج
| الموديل | EYAS G615MA |
| المؤشرات | |
| الدقة | 640 × 512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 16mK (F2)؛ 18mK (F4) |
| وضع التشغيل | |
| معدل الإطارات | 1 ~ 120 هرتز، قابل للتعديل |
| وضع التشغيل | لقطة |
| أوضاع تكامل ITR/IWR | مكافحة التوهج، وضع النوافذ |
| كهربائي | |
| واجهة خارجية قياسية | 60 دبوس: 37201-SM060-032W1R01 5 دبوس: A1257WR-S-5P-LCP |
| فيديو رقمي | CameraLink بدقة 16 بت (وضع CameraLink الأساسي) |
| مزامنة خارجية | CC1: مزامنة إطار خارجية |
| الاتصال | CameraLink UART (افتراضي) / RS232 (قابل للتخصيص) معدل الباود: 9600 بت في الثانية (افتراضي) |
| مزود الطاقة | لوحة AD: 5 فولت مبرد: 24 فولت |
| طاقة ثابتة (23 درجة مئوية) | ≤ 8.5 واط |
| وقت التبريد (23 درجة مئوية) | ≤ 6 دقائق و 30 ثانية |
| الحجم (مم) | 142 × 59 × 78 |
| الوزن (جم) | ≤ 650 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري EYAS G615MA على نطاق واسع في العديد من المجالات بما في ذلك الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والأبحاث العلمية، والمزيد.
خط كواشف الأشعة تحت الحمراء الخاص بنا
- حساسية عالية وأداء ممتاز- تقنية رائدة عالميًا في صناعة الأشعة تحت الحمراء
- كواشف أشعة تحت حمراء متنوعة متاحة- كواشف أشعة تحت حمراء مبردة وغير مبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج ضخم لضمان التسليم السريع- ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف
أسئلة متكررة
ما هي الحساسية الحرارية؟
الحساسية الحرارية، والتي تسمى أيضًا NETD (فرق درجة الحرارة المكافئ للضوضاء)، هي معلمة رئيسية لتقييم كاميرات التصوير الحراري متوسطة الموجة (MWIR) وطويلة الموجة (LWIR). ترتبط مباشرة بالوضوح الذي تقاس به الكاميرا الحرارية. إنها قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة وتقاس بالملي كلفن (mK). كلما انخفضت قيمة الحساسية الحرارية، زادت الحساسية وزاد وضوح الصورة.
ما الفرق بين كواشف الأشعة تحت الحمراء المبردة وغير المبردة؟
يوجد حاليًا نوعان من مستشعرات التصوير الحراري بالأشعة تحت الحمراء في السوق: المبردة وغير المبردة. تعمل كواشف الأشعة تحت الحمراء غير المبردة في درجة حرارة الغرفة وتعتمد على تكنولوجيا أشباه الموصلات، مما يتيح الإنتاج الضخم بحجم صغير وتكلفة منخفضة. تُستخدم على نطاق واسع في الأجهزة المحمولة / اليدوية / المتنقلة. تُغلف كواشف الأشعة تحت الحمراء المبردة في وحدات تحافظ على درجات حرارة منخفضة للغاية باستخدام مبردات. إنها أكبر وأكثر تكلفة وأقل موثوقية من المستشعرات غير المبردة بسبب أنظمة التبريد المعقدة. ومع ذلك، توفر الأنظمة المبردة حساسية لا تصدق وتعمل عادةً مع بصريات ذات بؤرة طويلة لمهام المدى الطويل.
