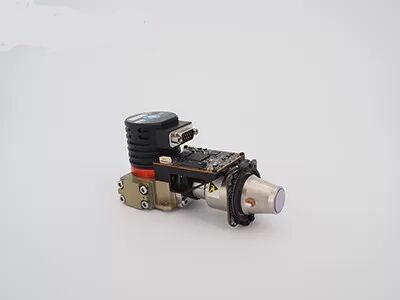

مسرع لجهاز كاشف الأشعة تحت الحمراء المبرد 640x512
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | EYAS615A |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512/15 ميكرومتر | المبرد | RS058 |
|---|---|---|---|
| NETD | ≤17mk | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر |
| مقاس | 147x58.5x71 ملم | وزن | ≥680 جرام |
| إبراز | وحدة إعلان مبردة 640 × 512,وحدة إعلان مبردة للكشف عن الأشعة تحت الحمراء,مسرع لكاشف الأشعة تحت الحمراء المبرد |
||
منتوج وصف
المسرع للكاشف الأشعة تحت الحمراء المبردة 640x512 وحدة AD المبردة
EYAS615A الوحدة الحرارية المبردة
وحدة إد تبرد مع كاشف الأشعة تحت الحمراء 640x512 / 15μm MCT MWIR تبرد لدمج سريع
وصف المنتج
وحدات AD المبردة من سلسلة EYAS لديها وظيفة مكبرة مسبقة لتحويل الإشارة التناظرية من أجهزة الكشف عن الأشعة تحت الحمراء المبردة إلى مخرج تدفق فيديو رقمي.وهي متوفرة مع تنسيقات الدقة المختلفة ومجموعات موجات مختلفة. EYAS615A هو عضو في عائلة EYAS مع كاشف 640x512 / 15μm MWIR المبرد و RS058 cryocooler المدمج.
مع وحدة AD المبردة من سلسلة EYAS ، من السهل على عملاء OEM إجراء اختبار قبول سريع على أجهزة الكشف عن الأشعة تحت الحمراء SensorMicro ،بدء التطوير الثانوي السريع وتقصير فترة تطوير الوحدات والمنتجات الكاملة على أساس أجهزة الكشف عن الأشعة تحت الحمراء المبردة.
نحن متخصصون في تصميم وتصنيع وبيع وتسويق أجهزة الكشف عن الصور الحرارية ووحدات الأشعة تحت الحمراء.يمكننا أن نقدم لعملائنا مجموعة متنوعة من حلول التصوير الحراري الأشعة تحت الحمراء التي تقصير وقت التطوير الثانوي وتخفيض كبير في التكلفة للعملاء.
الخصائص الرئيسية
كاشف الأشعة تحت الحمراء المبرد عالي الأداء
• حساسية حرارية عالية مع NETD نموذجية≤17mk
سهلة التطوير والتكامل
• إصدار واجهة كاميرالينك للبيانات الخام 16 بت، التحكم في الموانئ المتسلسلة
• هيكل متكامل له بعد متسق مع الكاشف
التقاط الهدف الذي يتحرك بسرعة عالية
• تردد الإطار الخارجي قابل للتعديل عند 1 ~ 120Hz
مواصفات المنتج
| النموذج | EYAS615A |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS058 |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وقت التبريد (25 درجة مئوية) | ≤6 دقيقة |
| NETD الأمثل (20 درجة مئوية) | ≤17mK |
| وضع العمل | |
| معدل الإطار | 1~120Hz قابل للتعديل |
| وضع العمل | صورة فورية؛ وضع تكامل ITR/IWR؛ وضع Windows؛ مكافحة الإزهار |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | QSH 60 دبوس |
| الفيديو الرقمي | كاميرالينك: مخرج 16 بت بيانات خام |
| التزام خارجي | CC1: INT/Frame Sync الخارجي؛ CC2: MC Sync الخارجي |
| التواصل | الميناء المتسلسل لـ Cameralink: TFG+/، TC+/-؛ 9600bps |
| إمدادات الطاقة | لوحة تصوير القناة الواحدة: 5 فولت 1 قناة كريوكولر: 24 فولت |
| استهلاك الطاقة المستقر | 7W |
| الأبعاد (ملم) | 147×58.5×71 |
| الوزن | ≤680 غرام |
| درجة حرارة العمل | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري EYAS615A على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة المستشعرات وما إلى ذلك.
خط كشف الأشعة تحت الحمراء
حساسية عالية وأداء ممتاز
تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
أجهزة كشف تحت الحمراء المختلفة المتاحة
كل من أجهزة الكشف عن IR غير المبردة والمبردة في تنسيقات وحجم البكسل المختلف
إنتاج كمي لضمان تسليم سريع
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
2ما هو الفرق بين أجهزة الكشف عن الأشعة فوق البنفسجية غير المبردة والمبردة؟
هناك حاليا نوعان من أجهزة استشعار التصوير الحراري تحت الحمراء في السوق، تبرد وغير تبرد.
يعمل كاشف الأشعة تحت الحمراء غير المبرد في درجة حرارة الغرفة. وهو مبني على صناعة أشباه الموصلات وبالتالي عادة ما يمكن تصنيعه بكميات كبيرة مع حجم صغير وتكلفة منخفضة.أجهزة الكشف عن الأشعة فوق البنفسجية غير المبردة تستخدم على نطاق واسع في الأجهزة المحمولة / المحمولة.
يتم تعبئة أجهزة الكشف عن الأشعة فوق البنفسجية المبردة في وحدة تحافظ عليها في درجة حرارة منخفضة للغاية يجب أن تدعمها جهاز تبريد التبريد.أغلى وأقل موثوقية من أجهزة الاستشعار غير المبردة، ويرجع ذلك بشكل رئيسي إلى أنظمة التبريد المعقدة التي تتطلبها. ومع ذلك، فإن الأنظمة المبردة حساسة بشكل لا يصدق وعادة ما تعمل مع البصريات بعرض تركيز طويل لتحقيق مهمة بعيدة المدى
