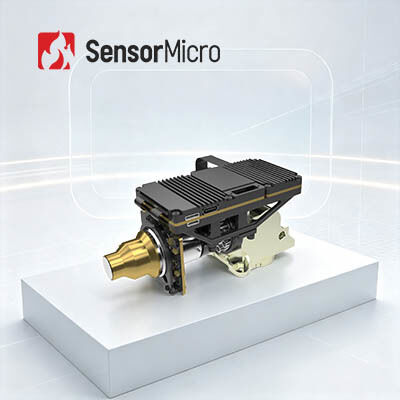

وحدة تبريد حرارية مع دقة 640x512 وحجم بكسل 15μm MWIR كاشف الأشعة تحت الحمراء يحتوي على RS046 Cryocooler
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615MB |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20mK(F4); 25 م ك (F5.5) |
|---|---|---|---|
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | معدل الإطار | 50 هرتز/100 هرتز |
| مقاس | 120×84×60 ملم | وزن | ≤440g |
| إبراز | وحدة حرارية مبردة للكاشف 640x512,وحدة حرارية مبردة MWIR 15μM,وحدات كاميرا MCT بالأشعة تحت الحمراء |
||
منتوج وصف
وحدة حرارية مبردة مع كاشف الأشعة تحت الحمراء MWIR 640x512 / 15μm
لمحة عامة عن المنتج
غافين GC615MB هو وحدة التصوير الحراري المتبريدة في منتصف الموجة التي طورتها SensorMicro. إنه يدمج كاشف الأشعة تحت الحمراء MWIR 640x512/15μm مع RS046 cryocooler ، والالكترونيات الأجهزة ،و خوارزميات معالجة الصور المتقدمة لتقديمالصور الحرارية الواضحة النطاق الطيفي الفعال: 3.7μm4.8μmM
تم تكوين GAVIN GC615MB مع RS046 cryocooler ، ويتميز بتصميم مضغوط يبلغ مقاسه 120 × 84 × 60 مم ويزن أقل من 440g.مع استقرار استهلاك الطاقة منخفضة إلى 10 واط ومواجهة كاميرالينك الصناعية القياسية، الكاميرا الأشعة تحت الحمراء ومتكاملة النظام يمكن أن تصمم بسهولة حلول الكاميرا الكاملة.
الخصائص الرئيسية
- الـ FPA الرئيسي، التوافق الواسع:يعمل بواسطة كاشف الأشعة تحت الحمراء المبرد في منتصف الموجة 640 × 512/15μm للتصوير الحراري التفصيلي مع DRC المتكامل ، والحد من الضوضاء 2D / 3D وخوارزميات تعزيز الحافة
- موثوقية عالية، حساسية متفوقةتوفر تكنولوجيا التصوير الحراري المبردة بواسطة MWIR قابلية التكيف الممتازة والاتساق مع الحساسية الحرارية المتميزة (NETD ≤ 20mK)
- التكامل السهل، التكوين المرن:يدعم واجهة CameraLink مع إنتاج بيانات الصورة RAW / YUV وتكوينات بصرية متعددة لزيوم مستمر
مواصفات المنتج
| النموذج | غافين GC615MB |
|---|---|
| المؤشرات | |
| القرار | 640×512 |
| حجم البيكسل | 15μm |
| جهاز التبريد | RS046 |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F4) 25mK ((F5.5) |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/100 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الكهرباء | |
| واجهة خارجية قياسية | J30JZ25 25PIN |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0@50Hz الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤10 واط |
| وقت التبريد ((23°C) | ≤8 دقيقة |
| الحجم ((ملم) | 120 × 84 × 60 |
| الوزن ((g) | ≤440 |
| درجة حرارة العمل | -40°C~+71°C |
| اهتزاز | الاهتزاز: كثافة النقل عالية السرعة ؛ التأثير: نصف موجة الجانب ، 40g / 11ms ، 3 محور ، 6 اتجاه ، 3 مرات / اتجاه |
| العدسات البصرية | |
| خيارات العدسة | التركيز الثابت: 25mm/F2 تكبير مستمر: 15~300mm/F4 23~450mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN GC615MB على نطاق واسع في NDT ومراقبة البيئة والمراقبة بعيدة المدى والبحوث العلمية والمجالات ذات الصلة.
خط منتجاتنا
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
- أجهزة الكشف عن الأشعة تحت الحمراء المختلفة المتاحة (أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة)
- إنتاج كمي لضمان التسليم السريع (ثلاث خطوط إنتاج ذات قدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف)
الأسئلة الشائعة
لماذا تستخدم آلة التبريد؟
المبردات الصاخبة تحافظ على أجهزة الاستشعار في درجات حرارة منخفضة للغاية لتمكين التصوير الحراري خلال البعثات الطويلة الأجل.تتطلب العديد من التطبيقات الراقية أن تعمل أجهزة الاستشعار عند درجات الحرارة المنخفضة هذه لالتقاط الصورة المثلى.
ما هي العوامل الرئيسية لقياس جودة الكريوكولر؟
عمر البطارية الطويل والتشغيل الموثوق به هي المؤشرات الأساسية للجودة.مع MTTF (متوسط الوقت إلى الفشل) يصل إلى 10000 ساعة لتلبية متطلبات التشغيل على مدار الساعة
ما هو MTTF؟
MTTF (متوسط الوقت حتى الفشل) يقيس موثوقية الجزء عن طريق الإشارة إلى متوسط العمر قبل الاستبدال.توفر هذه المقاييس نظرة ثاقبة على جودة المكونات وقيمتها - الأجزاء التي تستمر لفترة أطول توفر قيمة أكبر.
ما هي تطبيقات التصوير الحراري؟
تكنولوجيا التصوير الحراري بالأشعة تحت الحمراء تخدم بشكل أساسي قياس درجة الحرارة ووظائف التصوير في جميع الأحوال الجوية. تستخدم المنتجات المستندة إلى هذه التقنيات على نطاق واسع في مجال الأمن والمراقبة ،التفتيش الصناعي، مكافحة الحرائق، الصيانة التنبؤية، ADAS، الوقاية من الأوبئة، وتطبيقات AIoT.
