وحدة حرارية مبردة للكشف عن الأشعة تحت الحمراء MCT MWIR 640x512 15μM
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 640 × 512/15 ميكرومتر | NETD | ≤20mK |
---|---|---|---|
النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | معدل الإطار | 50 هرتز / 100 هرتز |
بحجم | 125x92x67 ملم | وزن | ≤650 جرام |
تسليط الضوء | وحدة حرارية مبردة للكاشف 640x512,وحدة حرارية مبردة MWIR 15μM,وحدات كاميرا MCT بالأشعة تحت الحمراء |

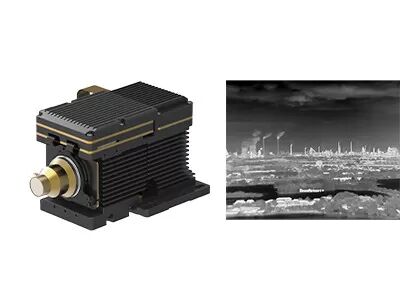

وحدة حرارية مبردة مع كاشف الأشعة تحت الحمراء MCT MWIR 640x512 / 15μm
GAVIN615B عبارة عن وحدة تصوير حراري متوسطة الموجة مبردة تم تطويرها بواسطة Global Sensor Technology (GST).وهو يتألف من كاشف HgCdTe MWIR IR بحجم 640 × 512/15 ميكرومتر مع مبرد تجميد RS046 ، كما أن الأجهزة الإلكترونية وخوارزميات معالجة الصور المختلفة مدمجة بالفعل لتقديم صور حرارية حادة وواضحة.إنه فعال للمدى الطيفي من 3.7μm 4.8μm MW.
تم تكوين GAVIN615B مع المبرد RS046 ، وهو صغير الحجم للغاية ، حيث يبلغ أبعاده 125 × 92 × 67 ملم ويزن أقل من 650 جرامًا.استهلاك الطاقة المستقر يصل إلى 12 واط.مع واجهة cameralink القياسية الصناعية ، يمكن للكاميرا التي تعمل بالأشعة تحت الحمراء أو تكامل النظام تصميم أو دمج الكاميرا الكاملة الخاصة بهم بسهولة بناءً على وحدة التصوير الحراري GAVIN615B.
- حساسية عالية ، NETD≤20mK
- كشف بعيد المدى
- معدل إطار قابل للتعديل
- سهولة الدمج في النظام
نموذج | غافين 615 ب |
أداء كاشف الأشعة تحت الحمراء | |
القرار | 640 × 512 |
مساحة وحدة الصورة | 15 ميكرومتر |
المبرد | RS046 |
النطاق الطيفي | 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط |
وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
NETD (20 درجة مئوية) | ≤20mK |
معالجة الصورة | |
معدل الإطار | 50 هرتز / 100 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
الاتصالات | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 12 واط |
الأبعاد (مم) | 125 × 92 × 67 |
وزن | ≤650 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير المستمر 60 ~ 240 ملم / F4 15 ~ 300 ملم / F4 21 ~ 420 ملم / F4 35 ~ 690 ملم / F4.0 |
تستخدم وحدة الكاميرا الحرارية بالأشعة تحت الحمراء GAVIN615B على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
1. ما هو المبرد المستخدم؟
المبردات المبردة هي آلات تحافظ على أجهزة الاستشعار شديدة البرودة بحيث يمكن التقاط الصور الحرارية في مهام طويلة المدى.في العديد من التطبيقات المتطورة ، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
2. ما هي العوامل الرئيسية لقياس جودة المبرد المبرد؟
يعد عمر البطارية الطويل والتشغيل الموثوق من العوامل الرئيسية لقياس جودة المبرد.المبرد GSTiR لديه نطاق واسع من درجات حرارة التشغيل وموثوقية ممتازة.وصلت MTTF (متوسط الوقت للفشل) إلى 10000 ساعة ، وهو ما يلبي متطلبات تشغيل التمهيد 24 * 7.
3. ما هو MTTF؟
MTTF (متوسط وقت الفشل) يقيس موثوقية الجزء.يوضح لك كم من الوقت يستمر جزء في المتوسط قبل أن ينكسر ويجب عليك استبداله.على المستوى الأساسي ، يخبرك عن جودة الأجزاء التي تشتريها.كلما طالت مدة صلاحيتها ، زادت القيمة التي تحصل عليها منها.
4. ما هي تطبيقات التصوير الحراري؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتقنية التصوير الحراري بالأشعة تحت الحمراء.تُستخدم المنتجات التي تم تطويرها بناءً على هاتين التقنيتين على نطاق واسع في الأمن والمراقبة ، وحمولات الطائرات بدون طيار ، والتفتيش الصناعي ، ومكافحة الحرائق ، والصيانة التنبؤية ، و ADAS ، والوقاية من الأوبئة ، و AIoT ، إلخ.
