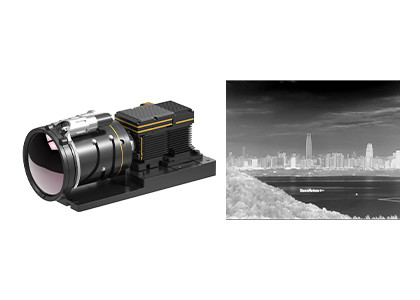

الوحدة الحرارية المبردة MWIR 640x512 / 15μm لنظام الأشعة تحت الحمراء الضوئية الكهربائية
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | غافين 615 ب |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512/15 ميكرومتر | NETD | ≤20mk |
|---|---|---|---|
| النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | معدل الإطارات | 50 هرتز / 100 هرتز |
| مقاس | 125x92x67 ملم | وزن | ≤650 جرام |
| إبراز | الوحدة الحرارية لنظام الأشعة تحت الحمراء 15uM,وحدة حرارية 640x512 MWIR,الوحدة الحرارية الكهروضوئية MWIR |
||
منتوج وصف
وحدة التبريد الحراري 640x512 / 15μM MWIR لنظام الأشعة تحت الحمراء الضوئية الكهربائية
وصف المنتج
GAVIN615B هو وحدة التصوير الحراري المتبريدة في منتصف الموجة التي طورتها SensorMicro. يتكون من كاشف IR 640x512 / 15μm HgCdTe MWIR مع RS046 cryocooler ،الالكترونيات الجهازية والخوارزميات المختلفة لمعالجة الصور أيضا مضمنة بالفعل لتقديم صور حرارية حادة وواضحة.
تم تكوين GAVIN615B مع RS046 cryocooler ، وهو صغير الحجم للغاية ، حيث يبلغ مقاسه 125x92x67mm ويزن أقل من 650g في الوزن. استقرار استهلاك الطاقة يصل إلى 12w.مع واجهة كاميرالينك الصناعية القياسية، الكاميرا تحت الحمراء أو المدمج النظام يمكن تصميم أو دمج الكاميرا كاملة الخاصة بهم بسهولة على أساس وحدة التصوير الحراري GAVIN615B.
الخصائص الرئيسية
- حساسية عالية، NETD≤20mK
- الكشف عن المدى الطويل
- معدل الإطار القابل للتعديل
- التكامل السهل في النظام
مواصفات المنتج
| النموذج | GAVIN615B |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| جهاز التبريد | RS046 |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
| NETD (20°C) | ≤20mK |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/100 هرتز |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | ×1/×2/×4 |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | J30JZ 25pin |
| الفيديو التناظري | PAL |
| الفيديو الرقمي | 16 بت RAW/YUV: 16 بت DVP/Cameralink Output |
| التزام خارجي | الاصطناع الخارجي للإطار: مستوى RS422 |
| التواصل | RS422، 115200bps |
| إمدادات الطاقة | 20 ~ 28VDC |
| استهلاك الطاقة المستقر | 12 واط |
| الأبعاد (ملم) | 125 × 92 × 67 |
| الوزن | ≤650 غرام |
| درجة حرارة العملية | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
| العدسات البصرية | |
| العدسة الاختيارية | التكبير المستمر 60~240mm/F4 15~300mm/F4 21~ 420mm/F4 35~690mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء الحرارية GAVIN615B على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.
حلول التصوير الحراري المبرد وغير المبرد
حولنا
رؤيتنا: دفع حدود الإحساس وتغيير الطريقة التي يتواصل بها الناس مع العالم من حولهم.
مهمتنا: استغلال قوة تكنولوجيا الاستشعار بالأشعة تحت الحمراء لتحويل الصناعات في جميع أنحاء العالم، مما يتيح اتخاذ قرارات أكثر ذكاءً، وبيئات أكثر أمانًا، ومستقبل أكثر اتصالًا.
قيمتنا: لخلق تكنولوجيا تحت الحمراء المتقدمة التي تجعل العالم مكانا أفضل.
الأسئلة الشائعة
1ما الذي تستخدم له آلة التبريد الصاخب؟
المبردات الصوتية هي آلات تبقي أجهزة الاستشعار باردة جداً بحيث يمكن التقاط الصور الحرارية في البعثات الطويلة الأجلالحساسات التي تلتقط الصور تتطلب درجات حرارة منخفضة للغاية.
2ما هي العوامل الرئيسية لقياس جودة Cryocooler؟
عمر البطارية الطويل والتشغيل الموثوق به هي العوامل الرئيسية لقياس جودة جهاز التبريد الصاخب. جهاز التبريد الصاخب SensorMicro لديه نطاق واسع من درجات الحرارة التشغيلية وموثوقية ممتازة.وقد بلغ معدل الوقت المتوسط للفشل إلى 10،000 ساعة، والتي تلبي متطلبات تشغيل 24 * 7 بدء.
3ما هو MTTF؟
MTTF (متوسط الوقت حتى الفشل) يقيس موثوقية الجزء. إنه يظهر لك كم من الوقت في المتوسط يستمر الجزء قبل أن ينكسر ويجب عليك استبداله. على المستوى الأساسي،يخبرك عن جودة الأجزاء التي تشتريهاكلما أطول استمرارهم، كلما زادت القيمة التي تحصل عليها منهم.
4ما هو كاشف MCT/HgCdTe؟
يشار إلى مركب الكادميوم التلوريد (CdTe) والكادميوم التلوريد (HgTe) وهو مادة شائعة في أجهزة الكشف الضوئي.كاشف MCT/ HgCdTe هو كاشف ضوئية الموصلة التي تعمل في بيئة مشمسة ويمكن اكتشاف الأشعة تحت الحمراءإنه أكثر حساسية من أجهزة الاستشعار الحرارية
