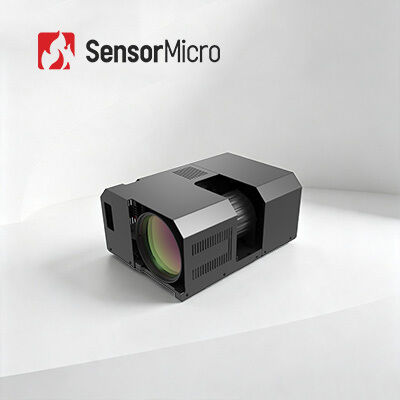

وحدة حرارية مبردة MWIR بدقة 1280 × 1024 وحجم بكسل 12 ميكرومتر لتطبيقات جميع الأحوال الجوية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1212MA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280×1024/12 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 18 م ك (F2/F4) |
|---|---|---|---|
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | معدل الإطار | 50 هرتز |
| مقاس | 149×58.5×80 ملم | وزن | ≥680 جرام |
| إبراز | وحدة حرارية للنظام بالأشعة تحت الحمراء 15 ميكرومتر,الوحدة الحرارية 640x512 MWIR,الوحدة الحرارية الكهربائية الضوئية MWIR |
||
منتوج وصف
وحدة حرارية مبردة MWIR بدقة 1280×1024/12 ميكرومتر للتطبيقات في جميع الأحوال الجوية
نظرة عامة على المنتج
اكتشف كشفًا حراريًا فائقًا مع نواة كاميرا الأشعة تحت الحمراء المبردة عالية الدقة MWIR من GAVIN GC1212MA. تم تصميم هذه النواة حول كاشف الأشعة تحت الحمراء المبرد متوسط الموجة الخاص بنا الذي تم تطويره ذاتيًا بدقة 1280×1024 و 12 ميكرومتر، ويوفر كثافة بكسل رباعية مقارنة بأجهزة الاستشعار القياسية بدقة 640×512 بنفس الأبعاد التصويرية. يستفيد المستخدمون من مجال رؤية أوسع وتعزيز التعرف على التفاصيل الدقيقة. تنتج خوارزميات معالجة الصور المدمجة القوية فيديو حراريًا عالي الدقة أصليًا، مما يتيح كشفًا موثوقًا للأهداف في جميع الأحوال الجوية وسط رؤية متغيرة وبيئات تشغيل قاسية.
الميزات الرئيسية
- دقة الميجابكسل، جودة صورة استثنائية - مدعوم بكاشف الأشعة تحت الحمراء المبرد متوسط الموجة بدقة 1280×1024/12 ميكرومتر لتصوير حراري حاد ومفصل. يدمج خوارزميات معالجة صور متقدمة بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف (EE) لوضوح فائق.
- موثوقية عالية، حساسية فائقة - تضمن تقنية التصوير الحراري المبرد متوسط الموجة تكيفًا واتساقًا ممتازين عبر التطبيقات. حساسية حرارية استثنائية مع NETD منخفضة تصل إلى 18mK.
- سهولة التكامل، تكوين مرن - يدعم واجهة CameraLink مع إخراج بيانات صور RAW/YUV. تتوفر تكوينات بصرية متعددة للتكبير المستمر لتلبية الاحتياجات المختلفة.
مواصفات المنتج
| الموديل | GAVIN GC1212MA |
|---|---|
| المؤشرات |
الدقة: 1280×1024 حجم البكسل: 12 ميكرومتر مبرد: RS058 الاستجابة الطيفية: 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية): 18mK (F2/F4) |
| معالجة الصور |
معدل الإطارات: 50 هرتز وضع التعتيم: خطي/مدرج تكراري/مختلط التكبير الرقمي: تكبير رقمي مستمر من 1× إلى 8× اتجاه الصورة: قلب أفقي/رأسي/قطري خوارزمية الصورة: DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| كهربائي |
واجهة خارجية قياسية: واجهة إخراج مخصصة HDMI J30JZ 25 سنًا فيديو تناظري: PAL/NTSC فيديو رقمي: قياسي: DVP اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع مزامنة خارجية: قياسي: LV-TTL اختياري: RS422/LVDS الاتصال: قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE مزود الطاقة: 24 فولت ± 4 فولت استهلاك الطاقة المستقر (23 درجة مئوية): ≤11 واط وقت التبريد (23 درجة مئوية): ≤8 دقائق |
| الحجم (مم) | 149×58.5×80 |
| الوزن (جم) | ≤680 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| الاهتزاز | الاهتزاز: شدة النقل عالي السرعة؛ الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، 3 محاور، 6 اتجاهات، 3 مرات/اتجاه |
| عدسة بصرية |
تركيز ثابت: 19 مم/F2 تكبير مستمر: 60~360 مم/F4، 37.5~750 مم/F4، 100~1000 مم/F4 |
التطبيقات الصناعية
تُستخدم وحدة كاميرا الأشعة تحت الحمراء الحرارية GAVIN GC1212MA على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، وما إلى ذلك.
خدمة مخصصة
- تخصيص المنتج: تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم الفني والتدريب في الموقع: توفير تدريب عملي على إعداد النظام والتشغيل للعملاء الأساسيين
- الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات الأشعة تحت الحمراء المبتكرة بشكل مشترك
من نحن
رؤيتنا: دفع حدود الاستشعار وتغيير طريقة تفاعل الناس مع العالم من حولهم.
مهمتنا: تسخير قوة تقنية استشعار الأشعة تحت الحمراء لتحويل الصناعات في جميع أنحاء العالم، وتمكين قرارات أكثر ذكاءً، وبيئات أكثر أمانًا، ومستقبل أكثر ترابطًا.
قيمتنا: إنشاء تقنية أشعة تحت حمراء متقدمة تجعل العالم مكانًا أفضل.
أسئلة متكررة
1. ما هو استخدام المبرد؟
المبردات هي آلات تحافظ على برودة المستشعرات بشكل كبير حتى يمكن التقاط الصور الحرارية في المهام طويلة الأجل. في العديد من التطبيقات المتطورة، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
2. ما هي العوامل الرئيسية لقياس جودة المبرد؟
عمر البطارية الطويل والتشغيل الموثوق به هما العاملان الرئيسيان لقياس جودة المبرد. يتمتع مبرد SensorMicro بنطاق واسع لدرجة حرارة التشغيل وموثوقية ممتازة. وصل متوسط وقت الفشل (MTTF) الخاص به إلى 10000 ساعة، مما يلبي متطلبات التشغيل المستمر على مدار الساعة طوال أيام الأسبوع.
3. ما هو MTTF؟
يقيس MTTF (متوسط وقت الفشل) موثوقية الجزء. يوضح لك متوسط المدة التي يدومها الجزء قبل أن يتعطل وتحتاج إلى استبداله. على مستوى أساسي، يخبرك بجودة الأجزاء التي تشتريها. كلما طالت مدة استمرارها، زادت القيمة التي تحصل عليها منها.
4. ما هو كاشف MCT/HgCdTe؟
يشير MCT، المعروف أيضًا باسم HgCdTe، إلى تيلوريد الزئبق والكادميوم (HgCdTe) وهو مركب كيميائي من تيلوريد الكادميوم (CdTe) وتيلوريد الزئبق (HgTe) ومادة شائعة في الكاشفات الضوئية. كاشف MCT/HgCdTe هو كاشف كهروضوئي يعمل في بيئة تبريد ويمكنه اكتشاف الأشعة تحت الحمراء. إنه أكثر حساسية من المستشعرات الحرارية.
