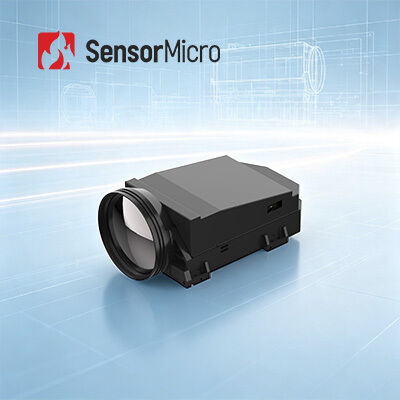

وحدة التصوير الحراري HD MWIR ذات التكامل السريع مع دقة 1280 × 1024 18mK NETD ومعدل إطار 50 هرتز
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1212MA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280×1024/12 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 18 م ك (F2/F4) |
|---|---|---|---|
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | معدل الإطار | 50 هرتز |
| مقاس | 149×58.5×80 ملم | وزن | ≥680 جرام |
| إبراز | وحدة حرارية MWIR متكاملة بسرعة,وحدة حرارية مبردة MCT,وحدات كاميرا مبردة MWIR بدقة 15 ميكرومتر |
||
منتوج وصف
وحدة التصوير الحراري MWIR المبردة عالية الدقة للتكامل السريع 1280×1024/12 ميكرومتر
نظرة عامة على المنتج
تتميز نواة كاميرا الأشعة تحت الحمراء المبردة GAVIN GC1212MA عالية الدقة MWIR بكاشف MWIR مبرد مطور داخليًا بدقة 1280×1024/12 ميكرومتر. مع أربعة أضعاف كمية البكسل للكواشف التقليدية بدقة 640×512 ضمن نفس منطقة التصوير النشطة، فإنها تدعم مجال رؤية موسع وتلتقط تفاصيل صور أغنى. مدمجة مع خوارزميات معالجة صور شاملة، توفر وحدة الكاميرا الحرارية هذه صورًا حرارية عالية الدقة جاهزة للاستخدام، مما يجعلها مثالية للكشف عن الأهداف في جميع الأحوال الجوية عبر ظروف رؤية متنوعة وبيئات قاسية صعبة.
توفر كاميرا الأشعة تحت الحمراء المبردة GAVIN GC1212MA عالية الدقة MWIR خيارات عدسات تقريب مستمر مختلفة بما في ذلك عدسة بتركيز ثابت: 19 مم/F2، وعدسات تقريب مستمر: 60~360 مم/F4، 37.5~750 مم/F4، 100~1000 مم/F4.
الميزات الرئيسية
- دقة ميجابكسل، جودة صورة استثنائية- مدعومة بكاشف الأشعة تحت الحمراء المبرد متوسط الموجة بدقة 1280×1024/12 ميكرومتر لتصوير حراري حاد ومفصل. تدمج خوارزميات معالجة صور متقدمة بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف (EE) لوضوح فائق.
- موثوقية عالية، حساسية فائقة- تضمن تقنية التصوير الحراري المبرد متوسط الموجة تكيفًا واتساقًا ممتازين عبر التطبيقات. حساسية حرارية استثنائية مع NETD منخفضة تصل إلى 18mK.
- تكامل سهل، تكوين مرن- تدعم واجهة CameraLink مع إخراج بيانات صور RAW/YUV. تتوفر تكوينات بصرية متعددة للتقريب المستمر لتلبية الاحتياجات المختلفة.
مواصفات المنتج
| الموديل | GAVIN GC1212MA |
|---|---|
| المؤشرات | |
| الدقة | 1280×1024 |
| حجم البكسل | 12 ميكرومتر |
| المبرد | RS058 |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 18mK (F2/F4) |
| معالجة الصور | |
| معدل الإطارات | 50 هرتز |
| وضع التعتيم | خطي/مدرج تكراري/مختلط |
| التقريب الرقمي | تقريب رقمي مستمر من 1× إلى 8× |
| اتجاه الصورة | قلب أفقي/رأسي/قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة إخراج مخصصة HDMI J30JZ 25 سنًا |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | قياسي: DVP اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| مزامنة خارجية | قياسي: LV-TTL اختياري: RS422/LVDS |
| الاتصالات | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤11 واط |
| وقت التبريد (23 درجة مئوية) | ≤8 دقائق |
| الحجم (مم) | 149×58.5×80 |
| الوزن (جم) | ≤680 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| الاهتزاز | الاهتزاز: شدة النقل عالي السرعة؛ الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، 3 محاور، 6 اتجاهات، 3 مرات/اتجاه |
| عدسة بصرية | |
| خيارات العدسة | تركيز ثابت: 19 مم/F2 تقريب مستمر: 60~360 مم/F4، 37.5~750 مم/F4، 100~1000 مم/F4 |
التطبيقات الصناعية
تُستخدم وحدة الكاميرا الحرارية بالأشعة تحت الحمراء GAVIN GC1212MA على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والمزيد.
حول SensorMicro
SensorMicro هي شركة رائدة عالميًا في تصنيع كواشف الأشعة تحت الحمراء ومقدمة للخدمات، حيث تقدم كواشف تصوير حراري عالية الأداء غير مبردة ومبردة جنبًا إلى جنب مع خبرة تطبيق احترافية للعملاء في جميع أنحاء العالم.
نحن نقدم كواشف أشعة تحت حمراء متقدمة، ونوى كاميرات، ووحدات ذات تنسيقات وأطوال موجية متعددة الاستخدامات. تم تصميم منتجاتنا لتحقيق الوضوح والحساسية والكفاءة، وتتكامل بسلاسة في أنظمة متنوعة - مما يمكّن تطبيقات التصوير والاستشعار من الجيل التالي عبر الصناعات.
تم استخدام كواشف SensorMicro على نطاق واسع في التصوير الحراري، والأمن والمراقبة، والرؤية الشخصية، والسيارات، ومنتجات الأشعة تحت الحمراء الاستهلاكية. تتيح لنا قدرتنا على الإنتاج الضخم تلبية الطلب المتزايد من جميع الأسواق الحالية والناشئة.
أسئلة متكررة
ما هو استخدام المبرد؟
المبردات هي آلات تحافظ على برودة المستشعرات بشكل كبير حتى يمكن التقاط الصور الحرارية في المهام طويلة الأجل. في العديد من التطبيقات المتطورة، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
ما هي العوامل الرئيسية لقياس جودة المبرد؟
عمر البطارية الطويل والتشغيل الموثوق به هما العاملان الرئيسيان لقياس جودة المبرد. يتمتع مبرد SensorMicro بنطاق درجة حرارة تشغيل واسع وموثوقية ممتازة. لقد وصل متوسط الوقت بين الأعطال (MTTF) إلى 10000 ساعة، مما يلبي متطلبات التشغيل المستمر على مدار الساعة طوال أيام الأسبوع.
ما هي الحساسية الحرارية؟
الحساسية الحرارية، وتسمى أيضًا NETD (فرق درجة حرارة مكافئ الضوضاء)، هي معلمة رئيسية لتقييم كاميرات التصوير الحراري متوسطة الموجة (MWIR) وطويلة الموجة (LWIR). ترتبط مباشرة بالوضوح الذي يقاس بواسطة الماسح الحراري. إنها قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها بالملي كلفن (mK). كلما انخفضت قيمة الحساسية الحرارية، زادت الحساسية وأصبحت الصورة أوضح.
